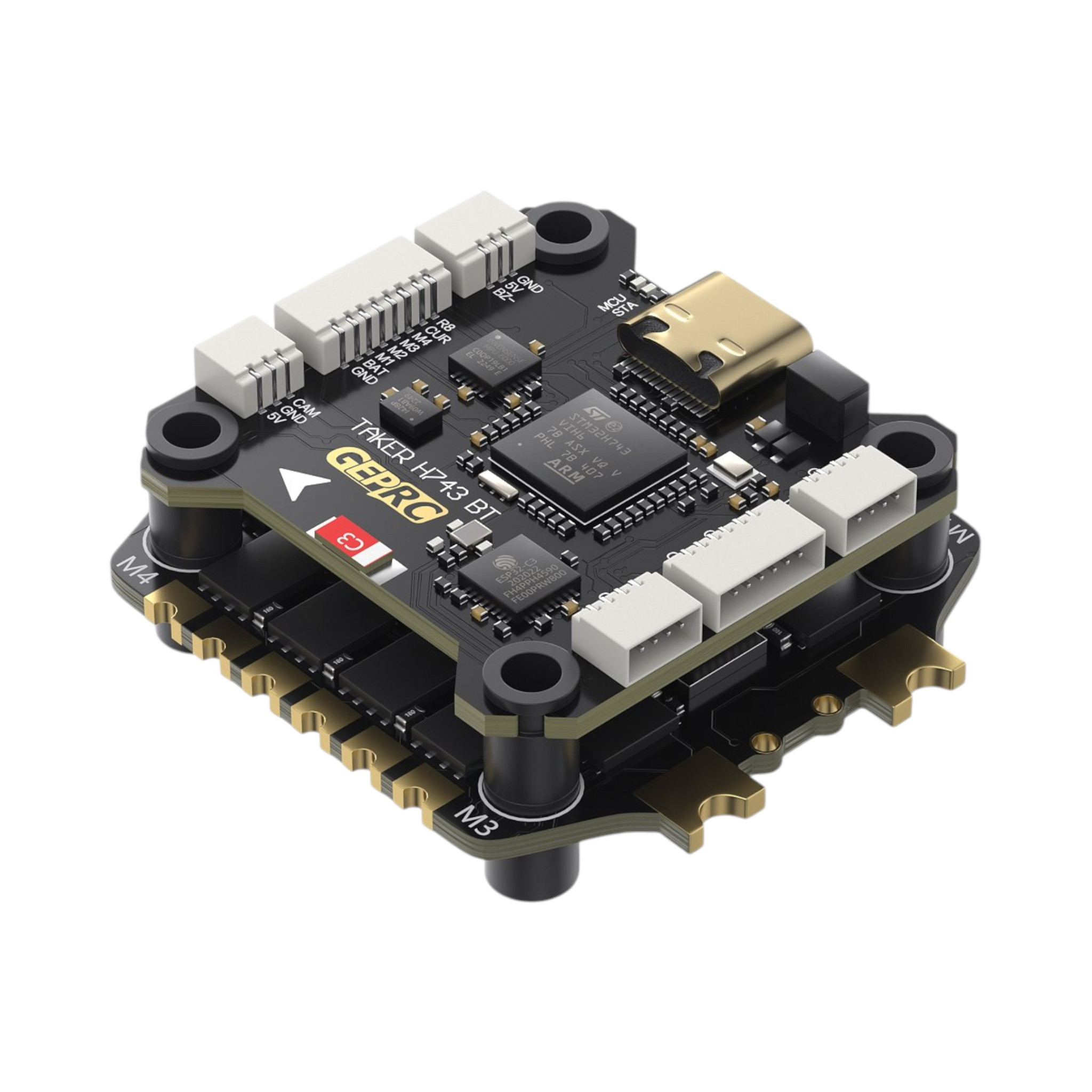

GEPRC Taker H743 + 65A ist eine Kombination aus einem leistungsstarken Flugcontroller und ESC, geeignet für 5–7" Freestyle und 7-10" Langstrecken-Drohnen, betrieben mit einem 3–6S Akku. Der Stack unterstützt Betaflight, iNav und Ardupilot Firmware.
Der Flugcontroller basiert auf dem STM32H743 Prozessor und kombiniert zwei Gyroskope — MPU6000 und ICM42688-P. Er verfügt über einen großen integrierten 512MB Blackbox-Speicher und einen integrierten Bergmesser zur Höhenmessung. Der Flugcontroller enthält Anschlüsse für eine einfache Verbindung sowie Lötpads. Um Peripheriegeräte zu betreiben, gibt es 5V/3A BEC und 12V/2.5A BEC. Der Flugcontroller umfasst auch einen LC-Filter, um die Versorgungsspannung zu glätten. Die Platine hat 7 UARTs, einen I2C Bus zur Verbindung eines Kompasses und 8 PWM Ausgänge zur Verwendung in einem Oktokopter oder zur Steuerung von Servos. Lötpads für den Anschluss eines externen USB Anschlusses sind ebenfalls zugänglich.
Der ESC kann Ströme von bis zu 65A verarbeiten. Dank seiner 32-Bit Firmware unterstützt er das bidirektionale Dshot-Protokoll und Telemetrie. Der ESC umfasst einen Stromsensor.
Hauptmerkmale
- Eingangsspannung: 3–6S LiPo
- MCU: STM32H743
- Gyro: MPU6000 + ICM42688-P (Dual-Gyro)
- Anzahl der Motorenausgänge: 8
- Bergmesser: integriert
- Blackbox-Speicher: 512MB
- BEC: 5V/3A + 12V/2.5A
- Kompatible Firmware: Betaflight, iNav, Ardupilot
- ESC: 32-bit, 65A
- Stromsensor: ja
- Befestigungsbohrungen: 30.5 × 30.5 mm
- Gewicht FC: 8.4 g
- Gewicht ESC: 15.8 g
Die Handbücher
Inhalt
- 1x TAKER H743 BT Flugcontroller
- 1x TAKER H65_8S_32Bit 65A 4IN1 ESC
- 1x Elektrolyt-Kondensator (50V 1000uF)
- 1x DJI-Verbindungskabel (SH1.0 6pin 100mm)
- 1x FC-Adapterkabel (SH1.0 8pin 30mm)
- 1x Empfänger-Silikonkabel (SH1.0 4pin 150mm)
- 1x Kameraverbindungskabel (SH1.0-SH1.25 3pin 60mm)
- 1x VTX-Verbindungskabel (SH1.0 4pin-6pin 100mm)
- 1x XT60-Stromkabel (12AWG 110mm)
- 4x M3*30 Schrauben
- 4x M3*25 Schrauben
- 8x Nylonmuttern (M3)
- 12x Silikon-Anti-Vibrations-Pads (M3)
