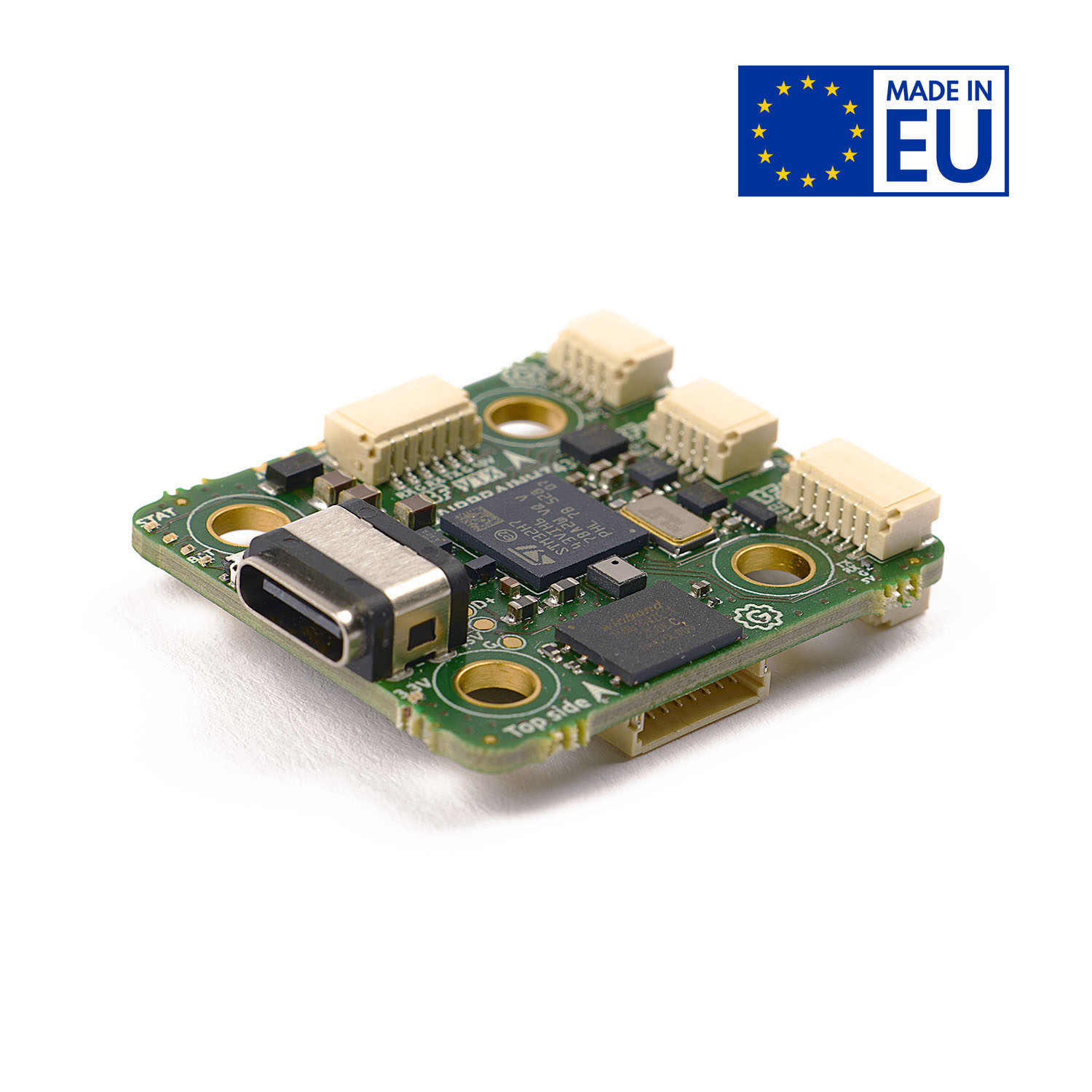

EUnify AirBrain H743 ist eine leistungsstarke Flugsteuerung für Drohnen, die für maximale Zuverlässigkeit und Kompatibilität mit Betaflight, ArduPilot, PX4 und INAV entwickelt wurde. Die Flugsteuerung wird in Belgien hergestellt. Die Komponenten auf der Platine stammen aus der EU, den USA oder Japan, sodass kein Teil der Platine aus China importiert wird.
AirBrain H743 unterstützt einen Eingangsspannungsbereich von 10–42V (3–10S LiPo) und ist mit Schutz gegen Verpolung und Überspannung ausgestattet. Die Flugsteuerung verfügt über einen STM32H743 Mikroprozessor, eine ICM-42688-P IMU-Einheit, ein Magnetometer zur Messung des azimutalen Winkels LIS3MDLTR und ein Barometer DPS368 zur Höhenmessung. Es gibt auch einen 128MB Speicher für die Datenaufzeichnung (Blackbox).
Es gibt zwei BEC-Schaltungen – 5 V/2 A für Zubehör wie GPS, Empfänger oder LED-Streifen und 10V/2.5A zur Stromversorgung von Kameras oder Videosendern. Zum Anschluss von Peripheriegeräten stehen 7x UART, 8x PWM Ausgänge für Motoren und Servos, I2C und SPI Bussen zur Verfügung. Es bietet auch 2 analoge Eingänge (VBAT, CURRENT) und einen Ausgang für Piezo-Lautsprecher und RGB-LED-Streifen. Es enthält außerdem einen USB-C-Anschluss mit IP68-Schutz.
Die Platine ist für einen Montagestandard von 20×20mm (M3) ausgelegt und hat kompakte Abmessungen von 27×33×18 mm.
Hauptmerkmale
- Eingangsspannung: 10–42V (3–10S LiPo)
- Prozessor: STM32H743VIH6, 480 MHz, 2MB Flash, 1MB RAM
- Gyroskop: ICM-42688-P
- Kompass: LIS3MDLTR (3-Achsen Magnetometer)
- Barometer: Infineon DPS368XTSA1
- Speicher für Blackbox: 128MB W25N01GVZEIT
- BEC: 5V/2A, 10V/2.5A
- Schnittstellen: 7× UART, 8× PWM, 1× I2C, 1× SPI, SBUS, SWD, ADC (VBAT/CURRENT)
- USB-Anschluss: Type-C (IP68)
- Befestigungslöcher: 20×20 mm (M3)
- Abmessungen: 27×33×18 mm
- Gewicht: ca. 10 g
Die Handbücher
Inhalt
- 1x Flugsteuerung
