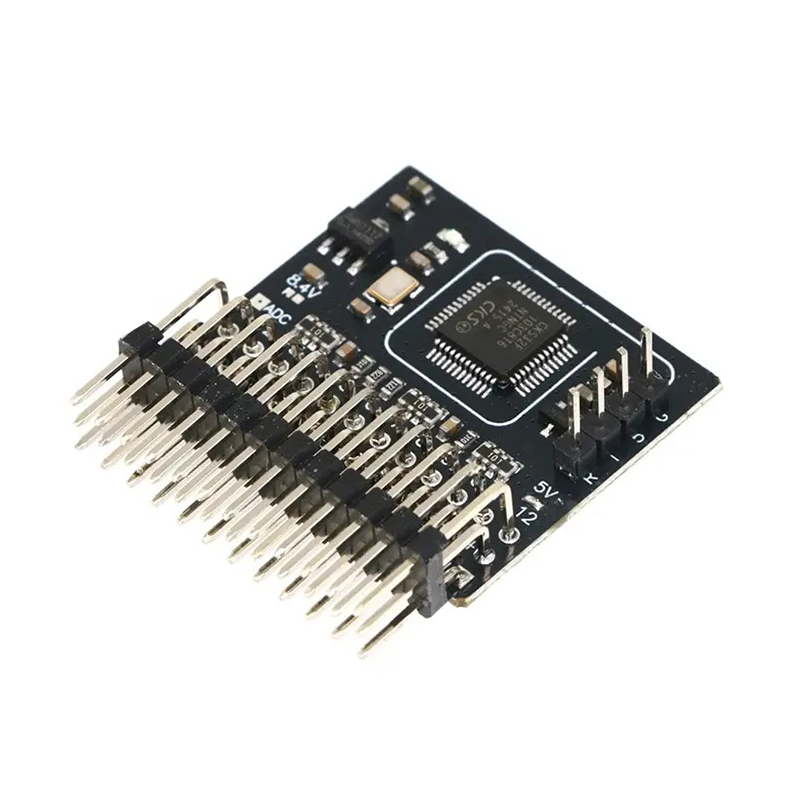

ELRS2PWM kann einen Empfänger mit CRSF-Protokoll in einen Empfänger mit 12 PWM Ausgängen für Servos umwandeln. Dies wird besonders von Piloten klassischer Modellflugzeuge ohne Flugsteuerung geschätzt. Sie können entweder den ELRS oder den Crossfire Nano-Empfänger mit einem seriellen CRSF-Ausgang verwenden. Der Empfänger wird über UART (T- und R-Pins) mit der Platine verbunden. Neben der Umwandlung des CRSF-Signals in PWM kann das Board auch Telemetriedaten senden. Es gibt einen ADC Pin auf dem Board zur Überwachung der Batteriespannung bis zu 6S. Der Empfang des CRSF-Signals wird durch eine LED angezeigt. Die Platine kann mit 5V oder mit einer 2S-Batterie mit einer Spannung von bis zu 8.4V betrieben werden.
Wenn die Platine von einer 2S-Batterie betrieben wird, muss der 5V-Jumper abgezogen und der 8.4V-Jumper verbunden werden.
Hauptmerkmale
- Eingangsspannung: 5V / 6-8.4V (Jumper-Umschaltung erforderlich)
- Protokoll: CRSF
- Anzahl der PWM-Ausgänge: 12
- PWM-Frequenz: 50Hz
- Spannungssensor: bis zu 25V (6S Lipo) - ADC Pin
- Größe: 32x28mm
- Gewicht: 6g
Inhalt
- 1x ELRS2PWM-Platine
