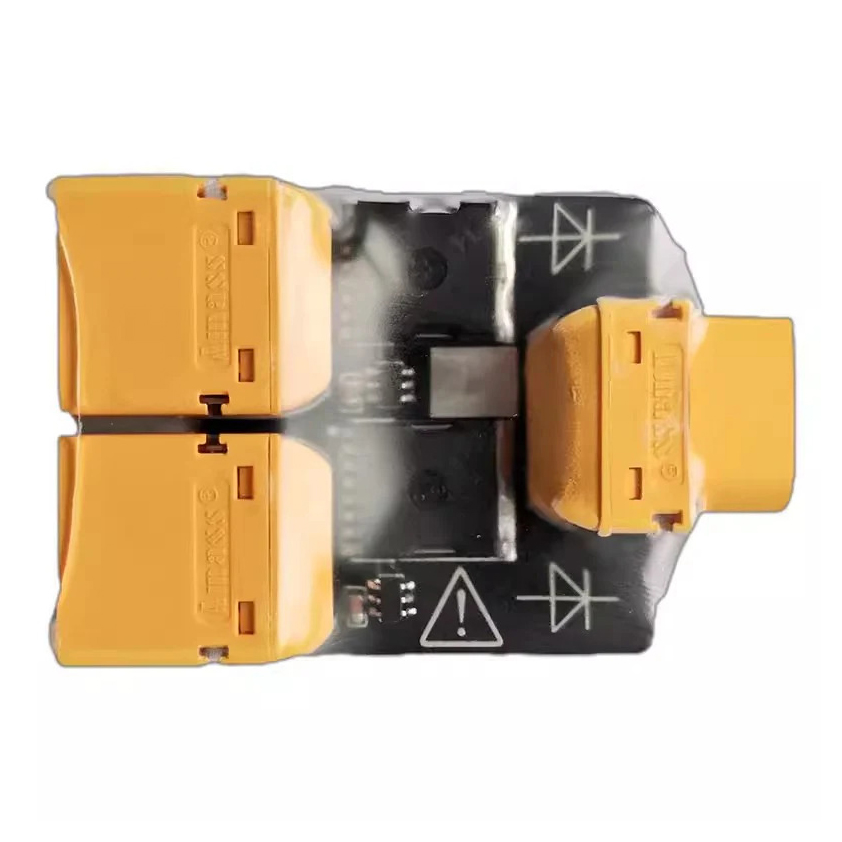

AB50 Dual Battery Parallel Board

AB50 Dual Battery Parallel Board ist ein Modul für den sicheren parallelen Anschluss von zwei Akkus an eine Last. Jeder der beiden Eingangskanäle hat seine eigene ideale Diode, die den Strom nur in Richtung der Last durchlässt. Diese Lösung verhindert den Stromfluss zwischen den Akkus auch bei unterschiedlicher Spannung. Die Verschaltung ist dadurch sicher und eliminiert das Risiko eines unkontrollierten Ladens eines Akkus durch den anderen.

Das Modul zieht automatisch Strom aus dem Akku mit der höheren Spannung. Es ermöglicht so Hot Swap — den Austausch eines Akkus im laufenden Betrieb, ohne dass die Last abgeschaltet wird. Das ist nützlich bei Aufnahmedrohnen, bei denen oft auch die Kamera aus dem Antriebsakku versorgt wird. Enthalten ist auch ein Rückstromschutz.

Das Modul unterstützt eine Eingangsspannung von bis zu 80V, 50A pro Kanal und 100A Dauer-Ausgangsstrom. Der maximal zulässige Spannungsunterschied zwischen den Akkus beträgt 20V. Der Eingang ist mit XT60PW-M-Steckern ausgestattet, der Ausgang mit XT60PW-F.
