Axisflying Argus F405 HD 20A AIO (FC+ESC+ELRS RX)

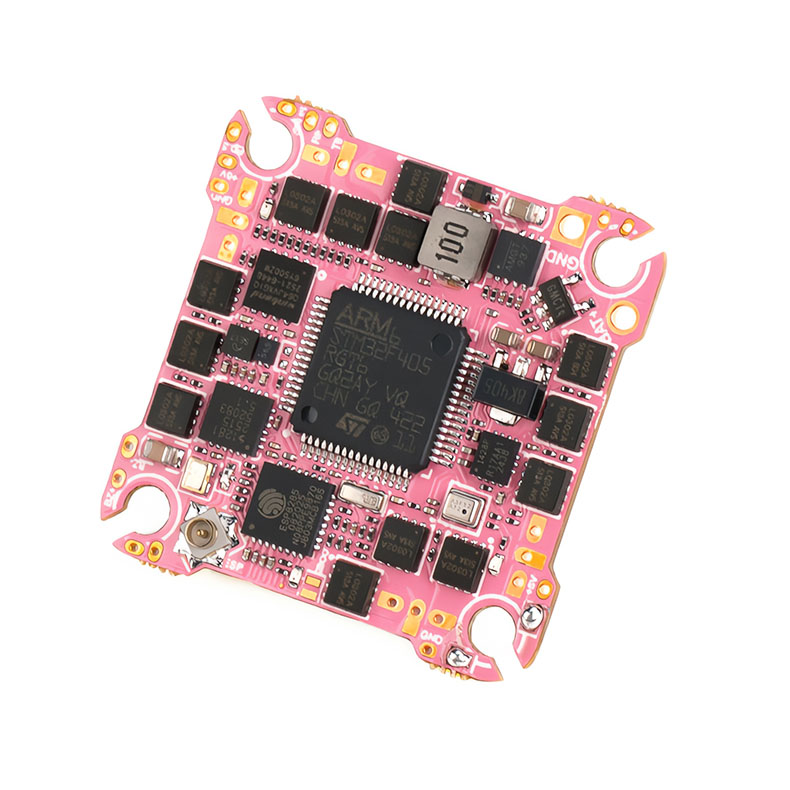

ARGUS 20A F405 ELRS ist eine leichte AIO-Platine, die Flugcontroller, ESCs und ELRS-Empfänger kombiniert. Die Platine ist für kleinere 2–3" Drohnen geeignet, die mit 3–4S LiPo-Akkus betrieben werden und mit digitaler Videoübertragung ausgestattet sind. Die Platine hat keinen Chip für analoges OSD. Es gibt Pads auf der Platine zum Anschließen eines externen USB-Anschlusses.

Der Kern des Flugcontrollers ist der STM32F405 Mikroprozessor und das ICM42688 Gyroskop. Die Platine verfügt außerdem über 8MB Speicher für Blackbox und ein Barometer zur Höhenmessung. Die ESCs können einen Strom von bis zu 20A verarbeiten und verwenden die Bluejay Firmware. Sie sind für Motoren der Größe 1404 und ähnlich geeignet. Der ELRS-Empfänger arbeitet bei 2.4GHz und verbindet sich über UART. Eine externe Antenne wird über einen IPEX1 Anschluss angeschlossen. Die Stromversorgung für Peripheriegeräte erfolgt über ein 5V/2A BEC. Die Platine enthält auch einen Stromsensor.

Der Abstand der Montagedlöcher beträgt 25.5 × 25.5 mm, die Abmessungen der Platine sind 36 × 36 mm, und das Gewicht beträgt 6 Gramm.

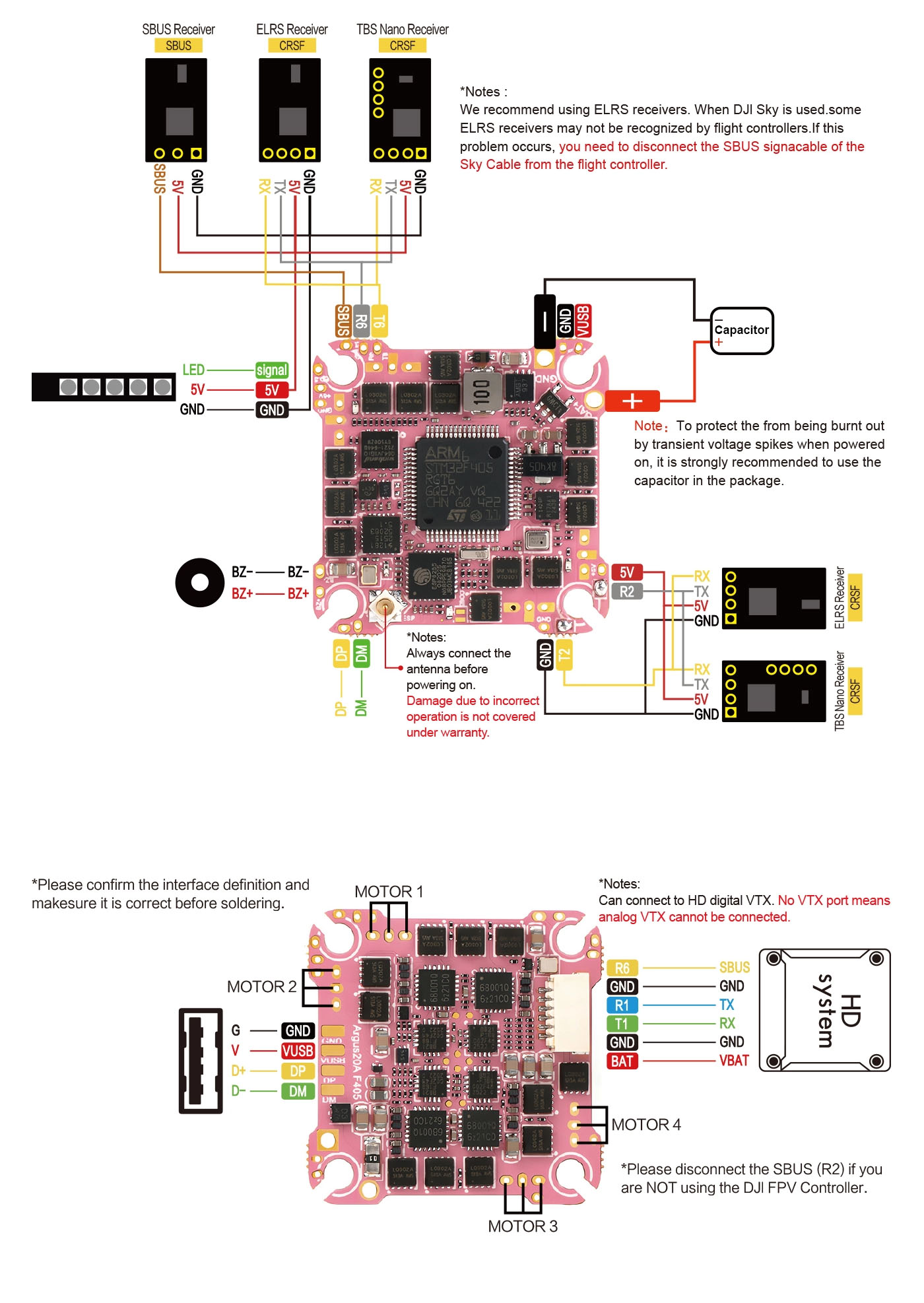

Verkabelungsdiagramm
