Axisflying Argus H743 45A AIO AM32

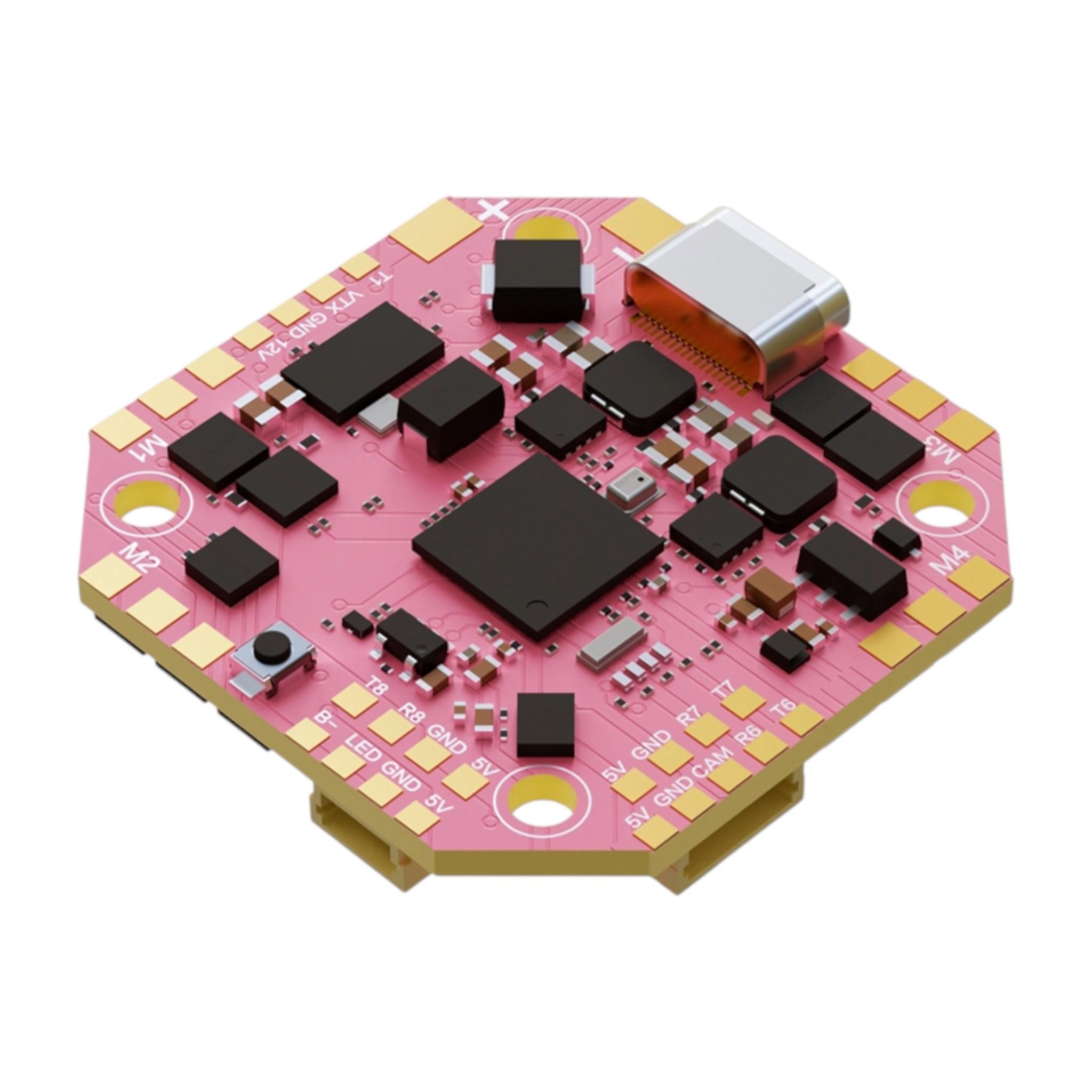

Axisflying Argus H743 45A AIO ist eine AIO-Platine, die eine Flight Control und 4-in-1 45A-Regler kombiniert. Die Platine eignet sich für 3-4" Cinewhoops, die mit 2-6S LiPo-Akkus betrieben werden, und spart im Vergleich zu einem separaten Stack Platz und Gewicht. Sie unterstützt analoge und digitale Bildübertragung.

Die Flight Control basiert auf dem STM32H743-Prozessor mit 480MHz in Kombination mit dem Gyroskop ICM42688P. Die Platine verfügt über einen DPS310-Barometer zur Höhenmessung und 16MB Speicher für den Blackbox-Speicher. Für den Anschluss von Peripherie stehen 7 UARTs zur Verfügung. Das GPS-Modul wird über UART3 angeschlossen, der Kompass über I2C-Pads (SDA, SCL). Außerdem gibt es Pads für LED-Streifen, Buzzer und eine Taste für den Bootloader-Modus.

Für die Versorgung der Peripherie sorgen zwei BECs – 5V/2A für Empfänger, GPS und Kamera sowie 12V/2A für den Videosender. Damit das 12V-BEC korrekt funktioniert, muss die Platine mit mindestens 4S LiPo-Akkus betrieben werden. Auf der Platine befindet sich ein MAX7456 OSD-Chip für analoges Video mit Pads für Kamera und Videosender. Der digitale Videosender wird über einen 6-Pin-Stecker angeschlossen, der auch das SBUS-Signal für den DJI FPV Controller führt.

Die Platine hat keinen integrierten Empfänger. Ein externer RC-Empfänger (ELRS, TBS Crossfire oder SBUS) wird über einen 4-Pin-Stecker an UART2 angeschlossen. Derselbe UART wird auch vom SBUS-Leiter im Stecker für das digitale System genutzt, daher empfehlen wir bei Verwendung eines normalen Empfängers ohne DJI FPV Controller, den SBUS-Leiter aus dem Kabel des digitalen Systems zu trennen. Andernfalls wird der Empfänger möglicherweise von der Flight Control nicht erkannt.

Die Regler verwenden 32bit-Firmware AM32 mit Unterstützung für bidirectional DShot und verarbeiten bis zu 45A pro Kanal. Die Platine ist mit einem Stromsensor ausgestattet.

Der Lochabstand beträgt 25,5x25,5mm, die Abmessungen der Platine 36x36x8,4mm und das Gewicht 11,5g. Neben dem direkt auf der Platine befindlichen USB-C-Anschluss stehen Pads für einen externen USB-C-Anschluss zur Verfügung, der über einen SH1.0-Stecker angeschlossen wird – besonders praktisch bei Cinewhoops, bei denen die Platine nach dem Zusammenbau schwer zugänglich ist. Die Platine wird auf den mitgelieferten M2-Silikon-Softmounts montiert, die Vibrationen dämpfen.

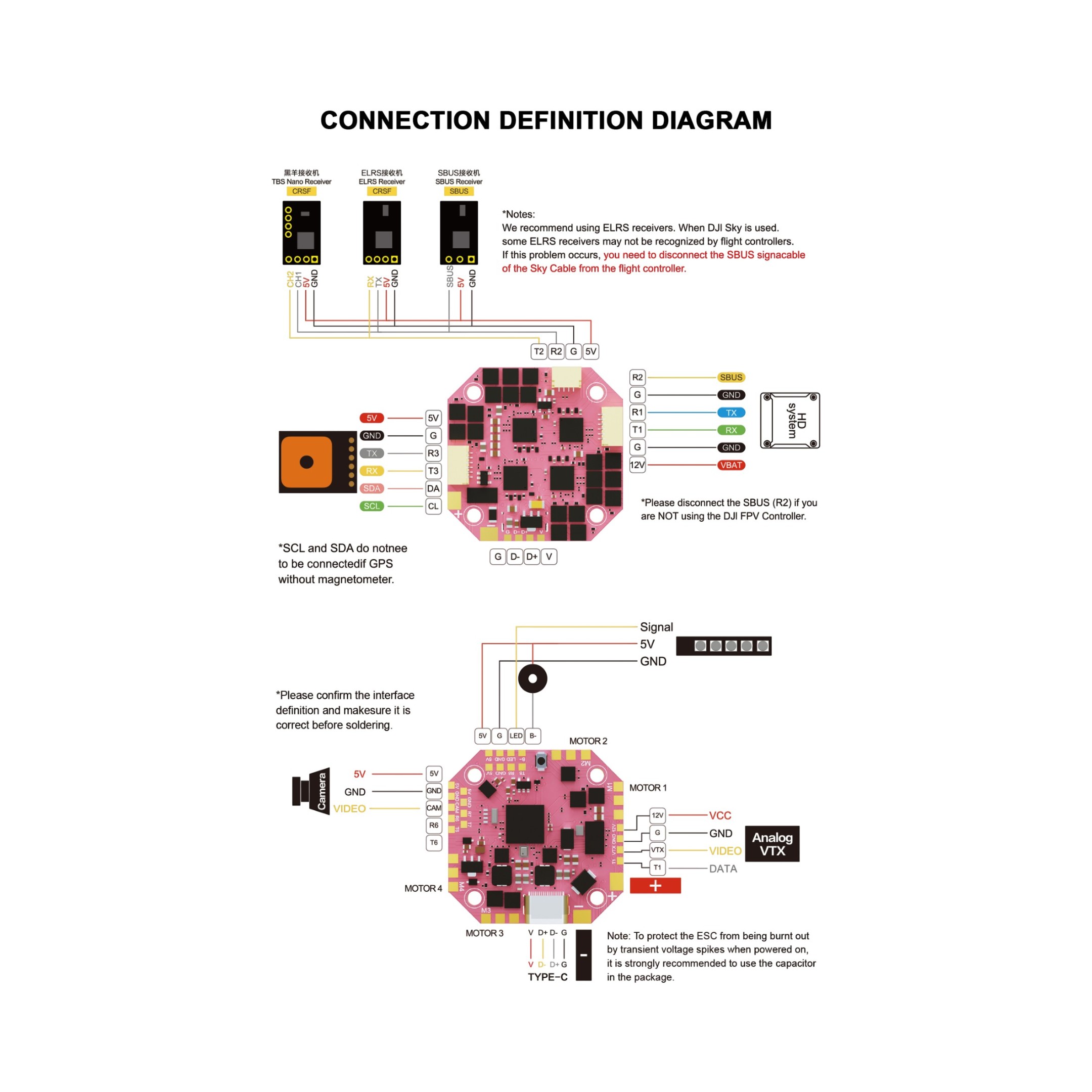

Schéma zapojení
