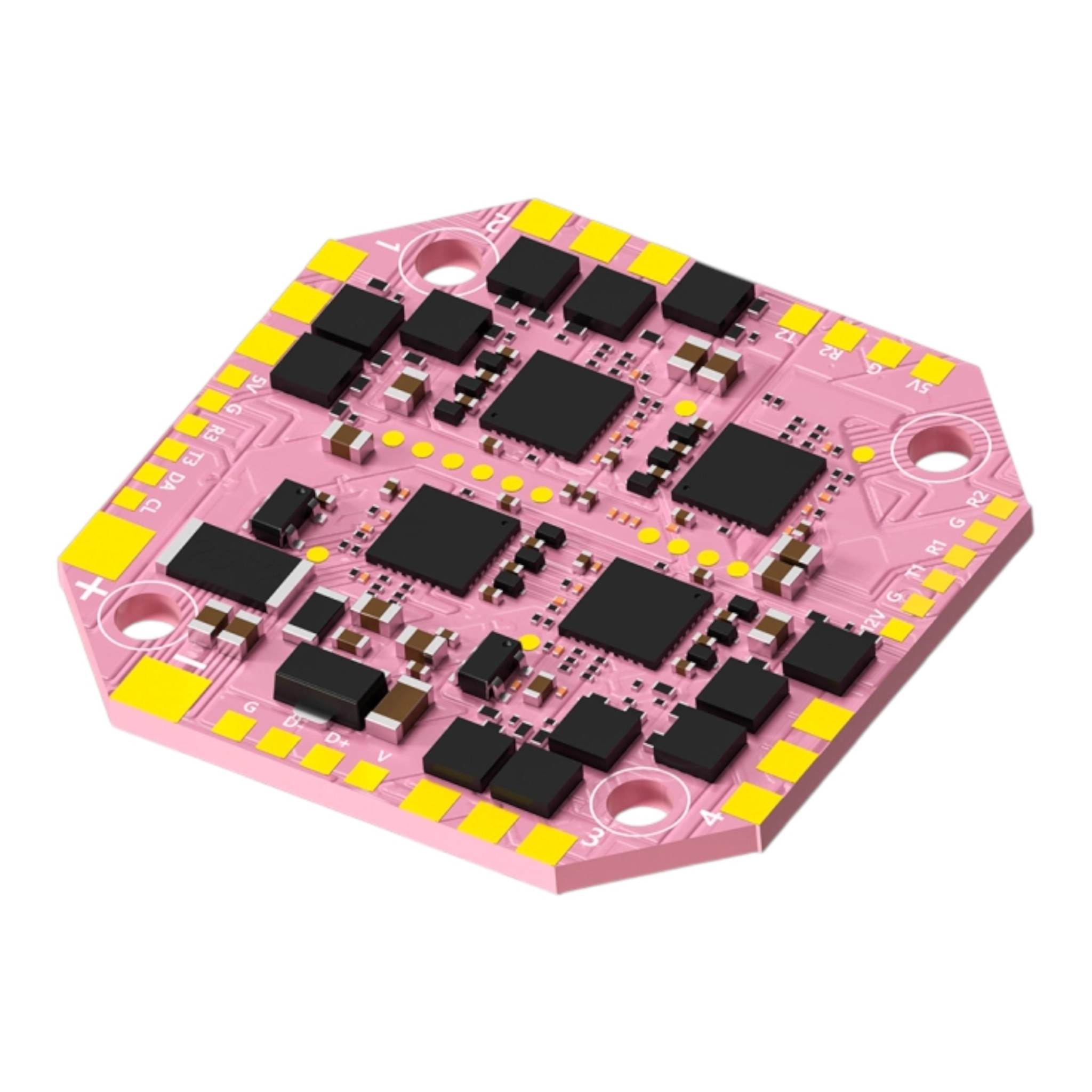

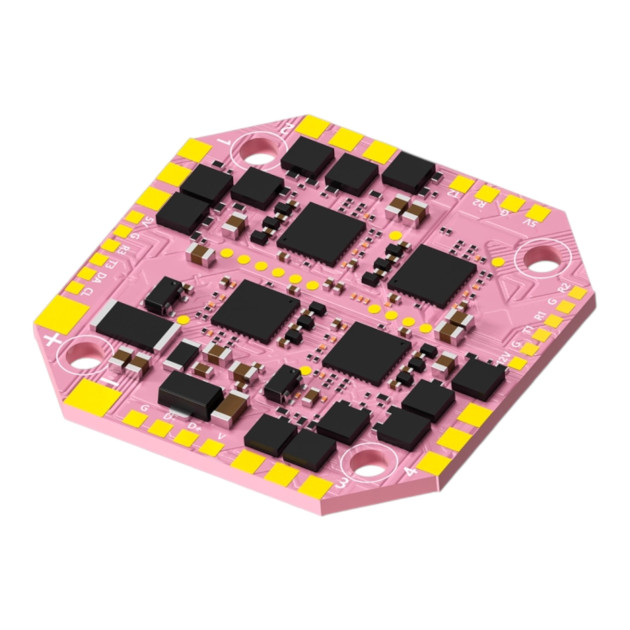

Axisflying H743 25A ist eine AIO Platine, die Flugsteuerung und ESCs in einem vereint. Die Platine ist geeignet für kleinere 2–3" Drohnen mit 3S LiPo-Batterien. Sie verfügt über einen Chip für analoges OSD und ist auch für Drohnen mit digitaler und analoger Videoübertragung geeignet. Die Platine wird über einen externen USB-C Anschluss verbunden.
Der Kern der Flugsteuerung ist der Mikroprozessor STM32H743 und das Gyroskop ICM42688. Die Platine hat auch 16MB Speicher für Blackbox und ein Barometer zur Höhenmessung. Die ESCs können Ströme von bis zu 25A verarbeiten und verwenden die AM32 Firmware, was sie für Motoren der Größe 1404 und ähnliche geeignet macht. Periphere Stromversorgung erfolgt durch 5V/3A und 12V BEC. Die Platine enthält auch einen Stromsensor. I2C Pads sind vorhanden, um ein GPS-Modul mit Kompass anzuschließen.
Die Abstände der Montageschrauben betragen 25,5 × 25,5 mm, die Platine hat die Abmessungen 36 × 36 mm und wiegt 10,6 Gramm.
Hauptmerkmale
- Eingangsspannung: 3S LiPo
- Montagelöcher: 25,5x25,5mm
- USB-Anschluss: extern
- Betaflight Ziel: AXISFLYING H743 AIO
- Prozessor: STM32H743
- Gyro: ICM42688
- Stromsensor: Ja
- Blackbox-Speicher: 16MB
- Analoges OSD: ja
- Barometer: Ja
- 15V/3A + 12V BEC
- ESC Strom: 25A
- ESC Firmware: AM32
- Stromanschluss: XT30
- Größe: 36x36mm
- Gewicht: 10,6g
Inhalt
- 1× AXISFLYING H743 AIO 25A Flugsteuerung
- 1× Elektrolytkondensator
- 4× M3 Silikon-Anti-Vibrations-Abstandshalter
- 4× Nylonmutter
- 4× Innensechskantschraube
- 2× 4-poliges Silikonkabel
- 1× 6-poliges Silikonkabel
- 1× 3-poliges Silikonkabel
- 1× USB C / SH1.0 Anschluss
- 1× USB-UART Brückenkabel
- 1× Stromkabel (XT30)
