Axisflying VERTEX5 DC

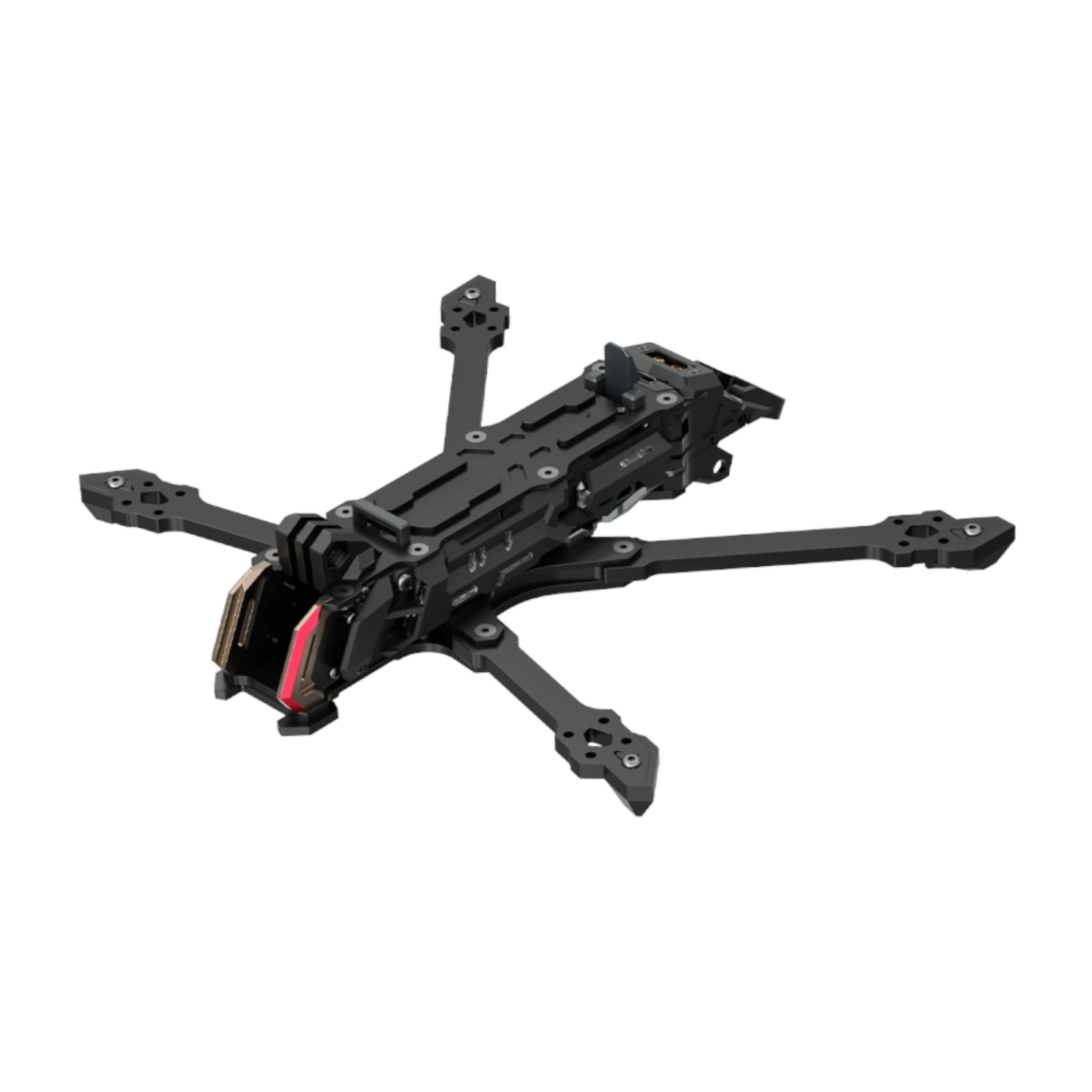

Axisflying VERTEX5 DC ist ein 5"-Freestyle-Rahmen mit vollständig geschlossener Bauweise, entwickelt für die digitale Bildübertragung DJI O4 Pro und DJI O4 Wide. Die Bezeichnung DC steht für die Deadcat-Konfiguration — die vorderen Arme sind weiter nach außen versetzt als die hinteren, sodass die Propeller nicht ins Kamerabild ragen. Der Rahmen eignet sich daher nicht nur für Freestyle, sondern auch für Cinematic-Flüge und Aufnahmen mit Action-Kamera. Der diagonale Motorabstand beträgt 224mm, der Rahmen nimmt Propeller bis 5,1" auf und wiegt 198g.

Die Konstruktion kombiniert beschichtetes T700-Carbon mit CNC-gefrästen Teilen aus eloxiertem 7075-Aluminium. Die Arme bestehen aus 5mm Carbon und sind verbreitert, wodurch sich die Aufprallkraft in der Konstruktion verteilt und nicht auf einen einzigen Punkt konzentriert. Das Unterdeck hat eine Stärke von 3mm, Mittel- und Oberdeck 2mm. Die Seiten des Rahmens schließen geformte Seitenteile ab, die die Elektronik vor Schmutz und Stößen schützen. Die Seitenteile sind schnell abnehmbar — nach dem Lösen der Schrauben lassen sie sich entfernen und der Zugriff auf die Elektronik ist möglich, ohne den gesamten Rahmen zu zerlegen.

Der Stack wird auf ein Rastermaß von 20x20mm M3 montiert, in der Höhe stehen dafür 20mm zur Verfügung. Für die Steuerungseinheit bietet der Rahmen 47x33x10mm Platz, für den Regler 47x40x8mm. Die tatsächliche Kompatibilität hängt von der Höhe der Lötstellen und der Kabelführung ab. Die Motoren werden auf ein Rastermaß von 16x16mm M3 befestigt, die Motorkabel laufen entlang der Arme durch Aluminiumdurchführungen, die sie vor Beschädigungen schützen. Der Videosender wird auf dem hinteren CNC-Aluminiumkühlkörper mit einem Rastermaß von 25,5x25,5mm M2 montiert. Der Kühlkörper mit großen Lamellen leitet die Wärme vom Sender ab und versteift zugleich den hinteren Teil des Rahmens. Eine 20mm breite Kamera wird zwischen den Aluminium-Seitenteilen befestigt, die bei einem Aufprall auch das Objektiv schützen. USB-Port, SD-Kartenslot und BOOT-Taste bleiben nach dem Zusammenbau frei zugänglich.

Der Akku wird mit einem Schnellverschlusssystem befestigt. Der Akku mit Schnellverschlussplatte wird auf das Oberdeck geschoben und mit einem Riegel gesichert, sodass er bei jedem Flug an derselben Stelle sitzt und sich die Gewichtsverteilung nicht verändert. Im Lieferumfang sind drei Schnellverschlussplatten mit Antirutschpads enthalten. Die klassische Befestigung mit Lipo-Strap bleibt erhalten. Zum Set gehören außerdem Halterungen für Empfänger, klappbares GPS-Modul, Antenne und GoPro-Kamera aus spritzgegossenem Kunststoff, Landefüße, ein Buzzer und eine COB-LED, die durch lichtdurchlässige Fenster an der Unterseite des Rahmens leuchtet.
