Axisflying VERTEX5 DC O4 Pro - 6S ELRS mit GPS

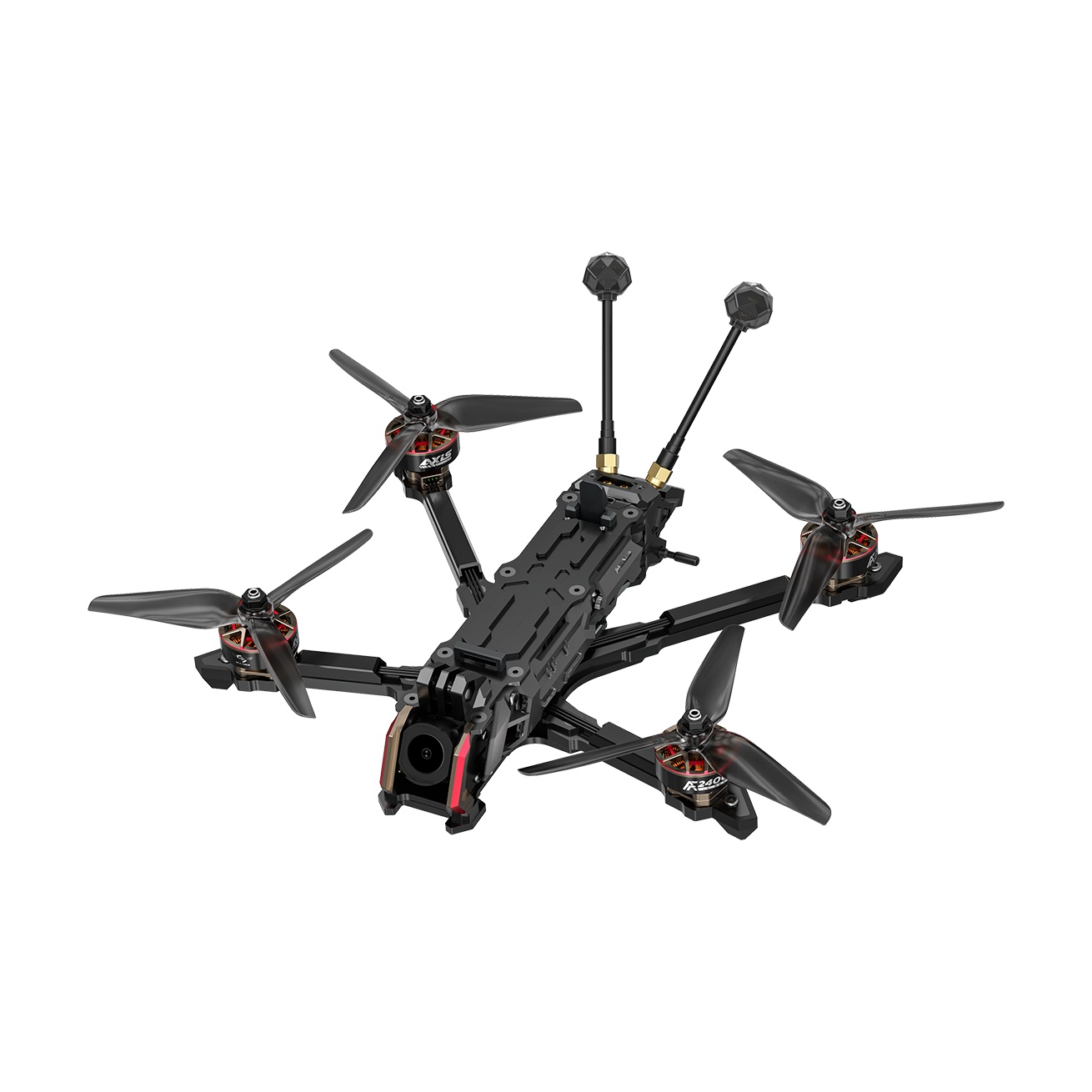

Axisflying VERTEX 5 ist ein voll verkleideter 5" freestyle-Drohne für 6S LiPo-Akkus mit digitaler Bildübertragung DJI O4 Pro, geeignet für cinematisches und Freestyle-Fliegen. Die Drohne ist in der Deadcat-Konfiguration, bei der die vorderen Arme weiter nach hinten und zur Seite versetzt sind - im FPV-Bild und auch in der HD-Aufnahme sind so keine störenden Propellerkanten zu sehen. Axisflying setzt bei dieser Drohne auf eine überarbeitete Motorhalterung. Die Motoren sind modular - sie sitzen in einer universellen Aluminiumaufnahme mit vergoldeten Kontakten und einem federnden Kontakteelement, sodass der Austausch etwa 15 Sekunden dauert und kein Löten erfordert. Ein Motor erreicht einen maximalen Schub von 1929 g bei einem Strom von 47,4 A.

Der Rahmen besteht aus Carbon T700 mit Oberflächenbehandlung und ist mit einer Nylonverkleidung ergänzt. Die Arme haben eine Dicke von 5 mm, das untere Deck 3 mm, das obere und mittlere Deck 2 mm. Die Metallteile bestehen aus eloxierter Aluminiumlegierung 7075. Die Seitenwände halten über einen Schnellverschluss, daher ist der Zugang zur Elektronik sehr einfach: Es reicht, eine Schraube an der Seitenwand zu lösen und sie anschließend seitlich aufzuklappen. Der Akku wird entweder mit einem klassischen Lipo-Strap oder mit der mitgelieferten Schnellverschluss-Akkuplatte befestigt, die stets die gleiche Akkuposition und damit den Schwerpunkt sicherstellt. Die Drohne ist außerdem mit einem LED-Streifen ausgestattet, dessen Farben direkt in Betaflight eingestellt werden, einem fest herausgeführten XT60-Stecker und Schrauben zur Befestigung einer Action-Kamera.

Für die Flugsteuerung sorgt der Stack Axisflying Argus. Die Steuerungseinheit H743 Mini verwendet den Prozessor STM32H743, das Gyro ICM-42688-P, den Barometer DPS368 zur Höhenmessung und 16 MB Speicher für Blackbox. Zur Verfügung stehen 6 UARTs und ein Paar BEC mit Ausgängen 12 V/2 A und 5 V/2,5 A. Die Regler Argus Mini V2 verkraften einen Dauerstrom von 60 A, verwenden die Firmware AM32 mit dem Protokoll DShot300/600 und unterstützen Telemetrie. Den Antrieb übernehmen Motoren Axisflying AF2406-X 2080Kv in Kombination mit Propellern HQProp P4 und einer 6S-Akku. Die Drohne ist mit einem ELRS-Empfänger auf 2,4 GHz und einem GPS-Modul ausgestattet, das eine automatische Rückkehr zum Startpunkt ermöglicht und im OSD Geschwindigkeit, Entfernung sowie Richtung zum Startpunkt anzeigt.

Die digitale Bildübertragung übernimmt DJI O4 Pro, das Aufnahmen bis zu 4K direkt in der Einheit ermöglicht, sodass keine externe HD-Kamera mitgeführt werden muss. Eine Bildstabilisierung ist während des Fluges mit DJI RockSteady oder später in der Nachbearbeitung mit Gyroflow möglich. Für Rennpiloten steht der Racemode mit geringer Latenz zur Verfügung. Die Übertragung unterstützt den Canvas mode für klassisches OSD aus dem Flight Controller.

Die DJI O4 Pro-Einheit ist für die Verwendung mit DJI Goggles 3 oder DJI Goggles N3 und DJI Controller 3 vorgesehen. Sie kann auch mit DJI Goggles 2 oder DJI Integra und DJI Controller 2 verwendet werden, in diesem Fall ist jedoch kein Racemode verfügbar und die maximale Bitrate ist auf 50 Mbps begrenzt.

Empfohlene Akkus sind 6S mit einer Kapazität von 1050-1550 mAh und XT60-Stecker. Akkus sind nicht im Lieferumfang enthalten.

Wichtiger Hinweis: Die DJI O4-Kamera verwendet eine neue Generation von Gyroskopen, die empfindlicher auf Vibrationen reagieren. Dies kann die korrekte Funktion der Stabilisierung RockSteady und Gyroflow beeinflussen.
