BetaFPV Air VTX 25mW

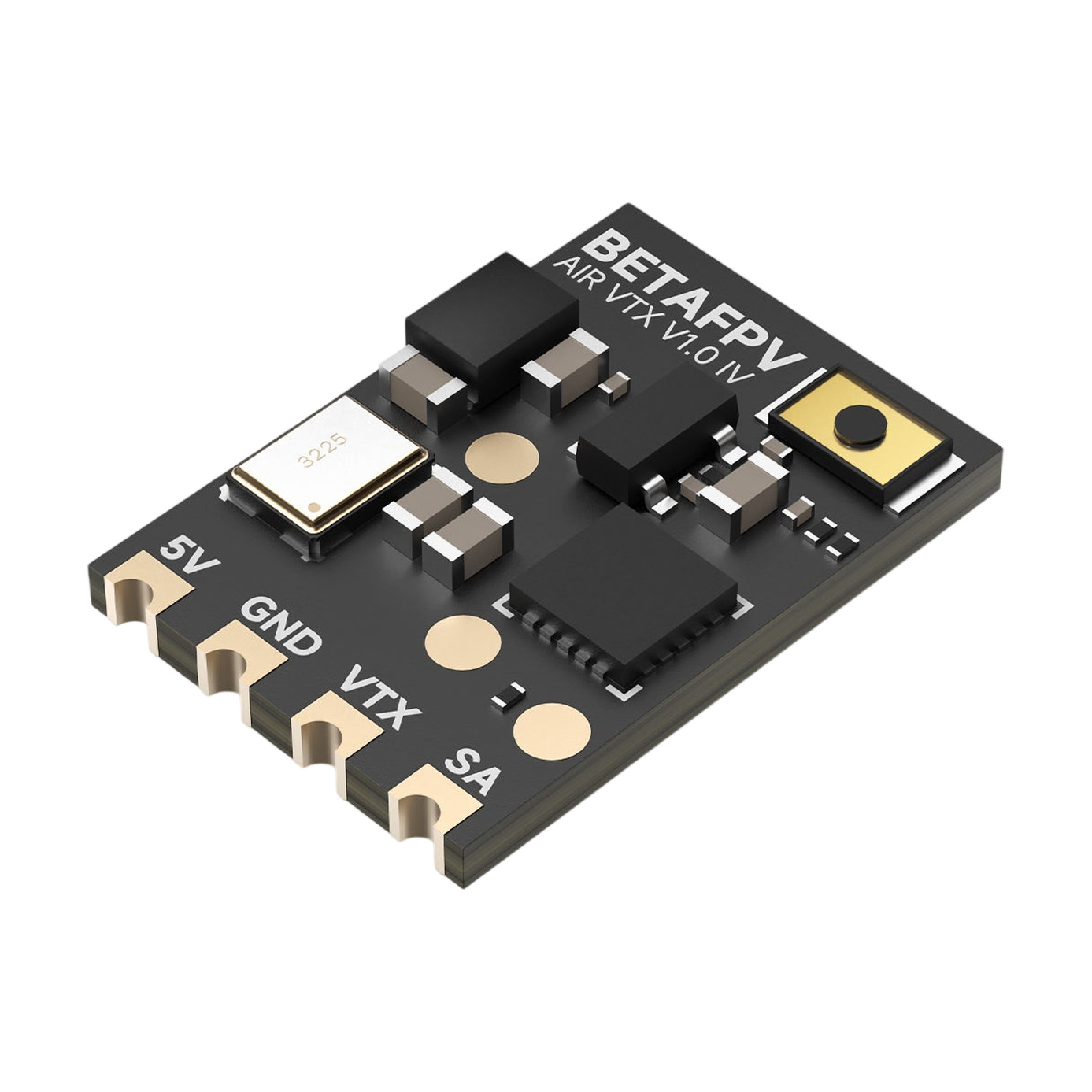

BetaFPV Air VTX ist ein miniaturisierter analoger Videosender mit einer Leistung von 25mW, geeignet für Racing-Whoops und andere leichte Mikro-Drohnen. Er wiegt nur 0,6g (ohne Antenne) und die Platine misst lediglich 14x10,5mm, sodass er auch in die kleinsten Builds passt, bei denen jedes Zehntelgramm zählt.

Die Leistung von 25mW ist für Flüge auf kurze Distanz vorgesehen, typischerweise bei Rennen und in Hallen. Der Videosender unterstützt auch den PIT-Modus, der zum Senden mit minimaler Leistung dient — praktisch beim Einschalten der Drohne am Rennstart, damit der Sender die anderen Piloten in der Luft nicht stört. Er arbeitet im 5,8GHz-Band auf 48 Kanälen in sechs Bändern (A, B, E, F, R, L) einschließlich Raceband (5658-5917MHz) und überträgt das Bild im PAL- und NTSC-Standard. Der Sender basiert auf dem RTC6705-Chip mit PLL-Frequenzsynthese für eine stabile Frequenz.

Band, Kanal und Leistung lassen sich bequem über den Flight Controller mit dem Protokoll SmartAudio 2.0 einstellen — in Betaflight wird am entsprechenden UART die VTX-Peripherie (TBS SmartAudio) eingestellt und im OSD-Menü (Pitch-Stick nach oben, Yaw nach links) wird der Sender im Bereich FEATURES > VTX SA gesteuert. Die Leistung kann nur über SmartAudio geändert werden. Band und Kanal können auch mit der BOOT-Taste direkt auf der Platine umgeschaltet werden, der aktuelle Status wird durch eine blaue LED (Band) und eine grüne LED (Kanal) angezeigt. Wenn die Taste 15 Sekunden nach dem Einschalten nicht betätigt wird, werden die Einstellungen gesperrt und so vor versehentlichen Änderungen geschützt. Entsperrt wird durch Gedrückthalten der Taste für 5-10 Sekunden.

Der Videosender wird mit 5V vom BEC des Flight Controllers versorgt und zieht bei 25mW Leistung 150mA. Er wird über vier Lötpads (5V, GND, VTX, SA) mit dem Flight Controller verbunden, der Videosender hat keine Montagelöcher. Die Antenne wird über einen u.FL-Anschluss (IPEX) verbunden. Im Lieferumfang sind ein Verbindungskabel, eine Kupferdrahtantenne, eine Stabantennen und ein Schrumpfschlauch enthalten. Der Hersteller empfiehlt die Kombination mit dem BetaFPV Matrix 1S 4IN1 Flight Controller, der Pads für einen externen analogen Videosender und integriertes OSD besitzt.

Hinweis: Schalten Sie den Videosender nicht ohne angeschlossene Antenne ein.

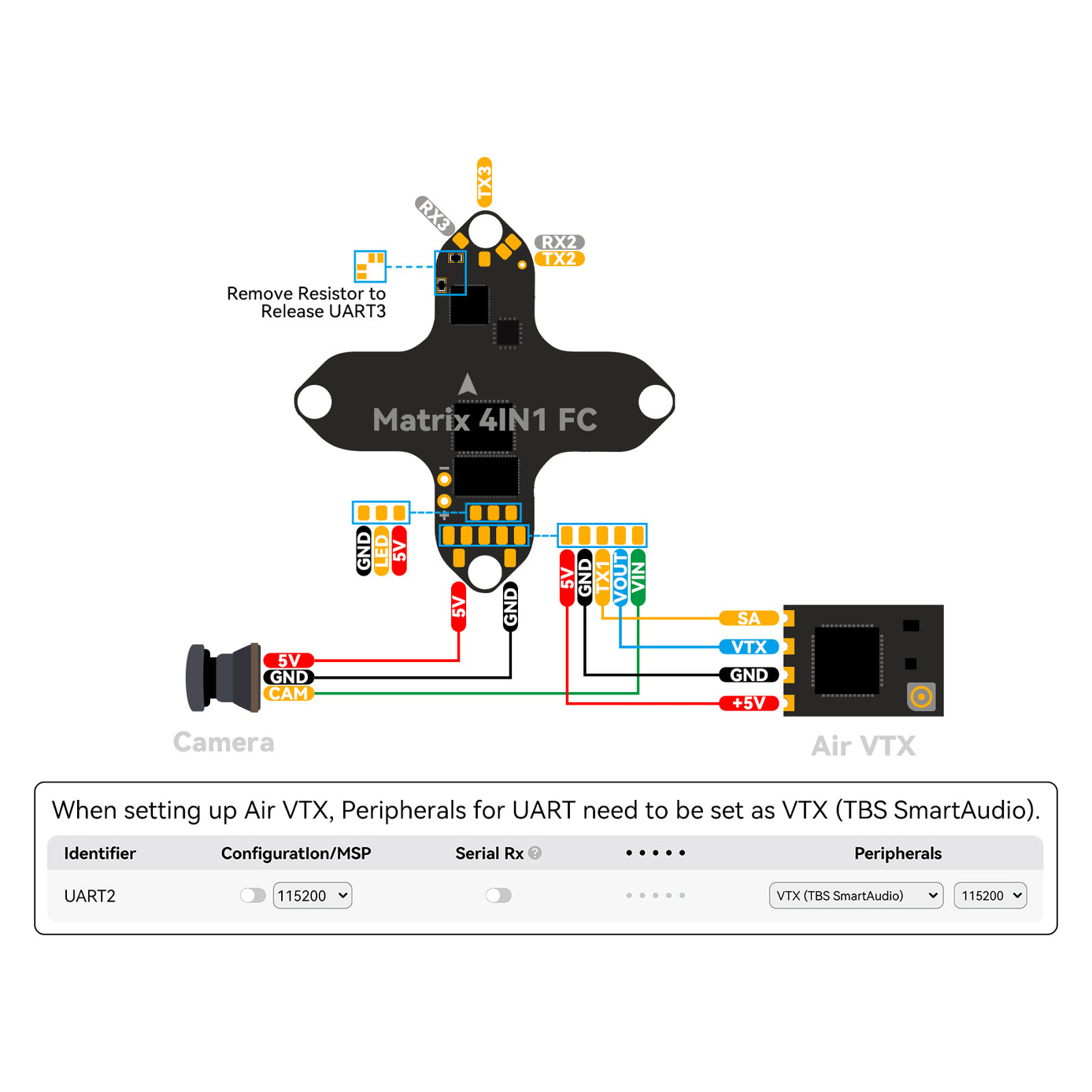

Anschlussschema

VTX-Tabelle
