BetaFPV ArtLynk Monitor

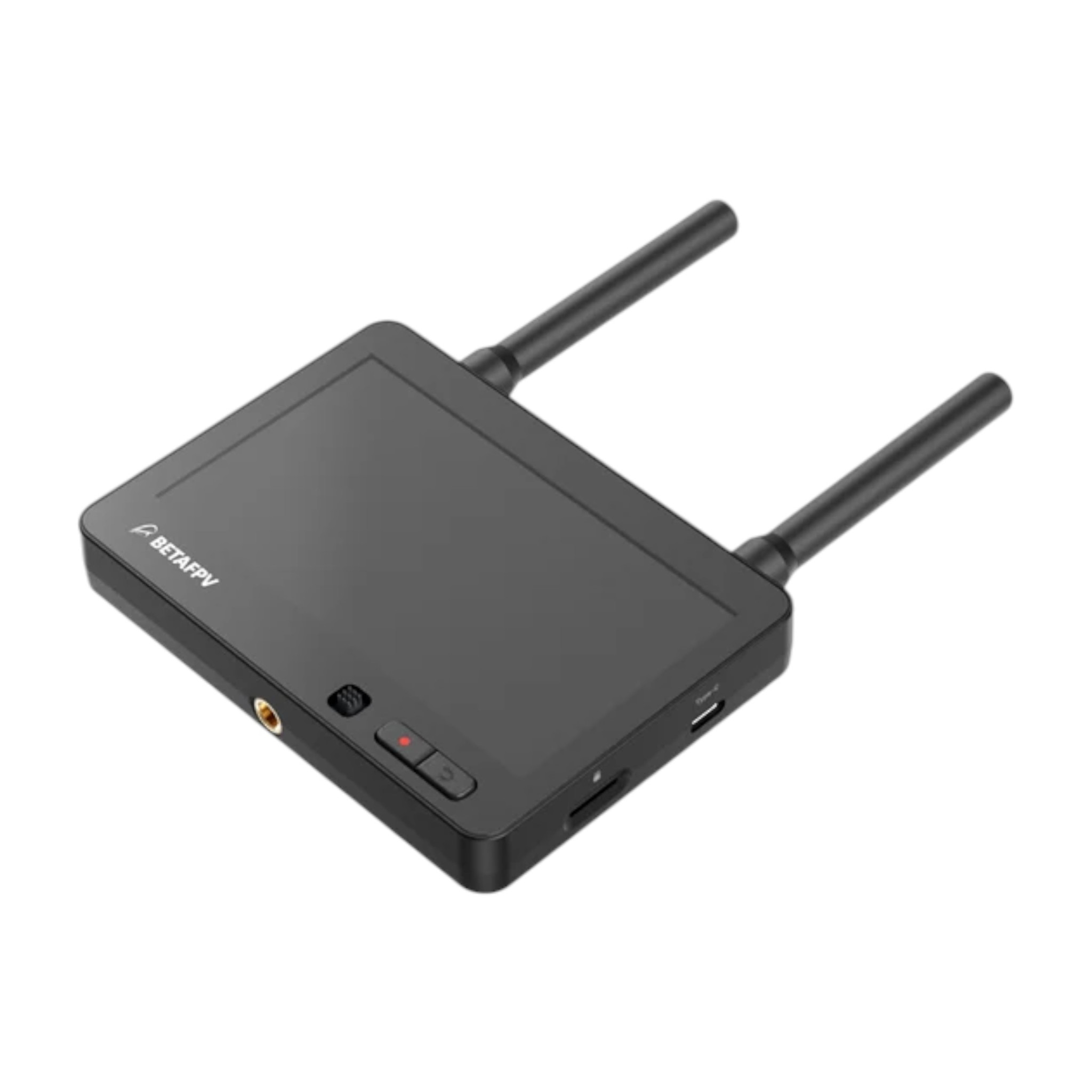

BetaFPV ArtLynk Monitor ist ein 4,5" FPV-Monitor mit integriertem Empfänger für das digitale Bildübertragungssystem ArtLynk.

Dank des gemeinsamen Standards sind Air Units, FPV-Brillen und Empfangsmodule verschiedener Hersteller miteinander kompatibel. Zum System gehören Marken wie BetaFPV, HGLRC, SkyZone oder TJRC. ArtLynk überträgt das Bild in 1080p bei 60fps mit einer Latenz von etwa 60ms und bietet gegenüber der analogen Übertragung ein deutlich klareres und stabileres Bild. Es ist eine preisgünstige Alternative zu DJI und Walksnail für Piloten, die HD-Qualität ohne das geschlossene Ökosystem einer einzelnen Marke möchten.

Der Monitor vereint P1 HD VRX Empfänger, Display und DVR in einem Gehäuse, sodass für die Bildanzeige der Air Unit kein weiteres Gerät benötigt wird. Das 4,5" LCD-Display hat eine Auflösung von 1920x1080 bei 60Hz und eine Helligkeit von 1000 Nits, wodurch es auch bei direkter Sonneneinstrahlung gut ablesbar bleibt. Er eignet sich als Bildschirm für Zuschauer oder Spotter, zum Einstellen des Drohnen im Gelände oder als Brillenersatz für Piloten.

Der Empfänger arbeitet im 5,3-5,8GHz-Band und empfängt das Bild über zwei Antennen mit RP-SMA-Anschlüssen. Es stehen zwei Modi zur Verfügung: Normalmodus mit 3 Kanälen (5758, 5788 und 5828MHz) und Rennmodus mit 16 Kanälen im Bereich von 5340-5917MHz, der es ermöglicht, Störungen beispielsweise durch Wi-Fi-Netzwerke auszuweichen. Die Übertragungsbitrate beträgt bis zu 25Mbps, die vom Hersteller angegebene Reichweite liegt bei über 400m. Am unteren Bildrand befindet sich eine OSD-Leiste mit Telemetrie — aktueller Kanal, Batteriespannung von Drohne und Monitor, Übertragungsrate, Entfernung zur Air Unit, Verbindungsstatus sowie Status der SD-Karten im Monitor und in der Air Unit.

Der Monitor zeichnet DVR-Aufnahmen in 1080p bei 60fps auf einer microSD-Karte auf (bis 1TB, empfohlen wird U3/V30, Karte nicht im Lieferumfang enthalten). Im Menü lassen sich automatische Aufnahme nach Verbindung mit der Air Unit, Loop-Aufnahme und die Länge einzelner Dateien einstellen. Aufnahmen können direkt im Monitor wiedergegeben und gelöscht werden, außerdem können optional OSD-Daten der Air Unit eingeblendet werden. Über USB-C kann die Karte nach Anschluss an einen Computer ausgelesen werden. Die Steuerung erfolgt über einen 5-Wege-Joystick (5D), die Taste Back und die Taste Record; das Binden mit der Air Unit wird über den Menüpunkt Bind gestartet. Direkt am Monitor lassen sich auch Sendeleistung und Bitrate der Air Unit sowie die Parameter ihrer Kamera einstellen (Belichtung, Sättigung, Schärfe, Weißabgleich, Bilddrehung, Seitenverhältnis, 3D DNR). An der Unterseite befindet sich ein 1/4" Stativgewinde.

Der Monitor hat keinen integrierten Akku — er wird extern über einen DC-Stecker 5,5x2,1mm oder XT30 im Bereich von 5,5-26,4V (2-6S LiPo) versorgt, also direkt über den Flugakku. Ein integrierter Buzzer warnt vor niedriger Spannung (bei 2S unter 5,5V, bei 3-6S wenn die Zellenspannung unter 3,5V fällt). Wichtiger Hinweis: Bei Versorgung mit einem 2S-Akku empfehlen wir, die Spannung zu überwachen und den Akku nach der Buzzer-Warnung rechtzeitig zu wechseln, da sich sonst das Bild abschaltet. Der Monitor hat keinen Videoausgang (HDMI). Die Abmessungen betragen 116x84,9x21,2mm, das Gewicht 143g (ohne Antennen).

Stromkabel und microSD-Karte sind nicht im Lieferumfang enthalten.
