BetaFPV Pavo20 Pro II O4 Pro - 3S ELRS

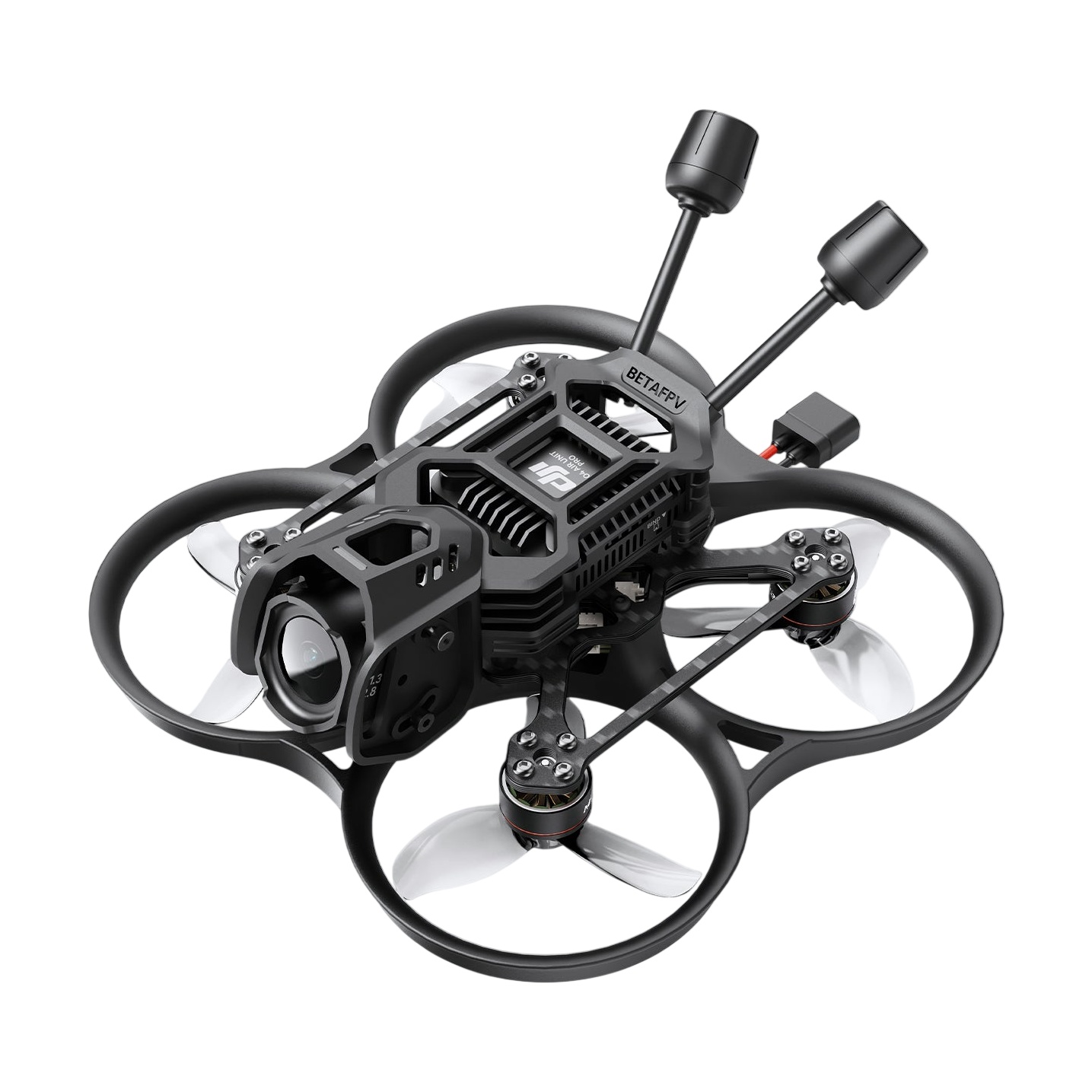

BetaFPV Pavo20 Pro II O4 Pro ist ein 2,2" Cinewhoop mit digitaler Bildübertragung DJI O4 Air Unit Pro, geeignet für cineastisches Fliegen drinnen und draußen. Dank der geschützten Propeller ist das Fliegen damit relativ sicher.

Der Rahmen hat einen diagonalen Motorabstand von 93,9 mm. Die Schutzbügel werden mit 4 Schrauben und eingepressten Gewindeeinsätzen montiert, sodass Montage und Wartung schneller sind als bei der vorherigen Generation. Führungsnasen im Guss sorgen für die präzise Positionierung des 2 mm Carbon-Boards und reduzieren die Durchbiegung der gesamten Konstruktion. Die Halterung der O4 Air Unit Pro ist auf gummierten Softmounts befestigt, die die Vibrationsübertragung ins Bild verringern und eine Neigung der Kamera im Bereich von 0-40° ermöglichen. Das Objektiv bleibt für den Einsatz eines ND-Filters zugänglich.

Gegenüber der ersten Version wurde ein Buzzer für ein leichteres Auffinden der Drohne nach einem Absturz hinzugefügt sowie zwei GPS-Modulhalterungen mit den Abmessungen 22x22 mm und 14x17 mm, die die meisten gängigen Module der 12x- und 18x-Serie abdecken. GPS-Modul nicht im Lieferumfang enthalten.

Für den Antrieb sorgen LAVA 1104 7200 Kv Motoren in Kombination mit dreiblättrigen Gemfan D2.2 Propellern in der Größe 2,2". Die Motoren sind über JST1.25-Stecker mit dem Board verbunden, ihr Austausch erfordert daher kein Löten.

Für den Flug sorgt das AIO-Board F4 2-3S 20A AIO FC V1, das Flight Controller, Regler und ELRS-Empfänger kombiniert. Das Board nutzt den Prozessor STM32F405, das Gyro ICM42605, den Barometer DPS310 zur Höhenmessung und 16 MB Speicher für Blackbox. Die Regler schaffen dauerhaft 20A und verwenden die Firmware Bluejay. Die Versorgung der Peripherie übernehmen zwei BECs mit 9V/2A für die DJI-Einheit und 5V/3A für andere angeschlossene Geräte. Die Drohne wird mit der Firmware Betaflight und voreingestellten PIDs geliefert. Die RC-Verbindung übernimmt ExpressLRS. ELRS ist ein fortschrittliches Open-Source-RC-System mit großer Reichweite, geringer Latenz und hoher Aktualisierungsrate.

Die Bildübertragung übernimmt die DJI O4 Air Unit Pro mit Sensor 1/1,3" und einem Sichtfeld von 155°. Sie ermöglicht Aufnahmen bis zu 4K/120 fps auf den eingebauten 4 GB Speicher oder auf eine microSD-Karte bis 512 GB, sodass keine externe HD-Kamera mitgeführt werden muss. DJI O4 Pro unterstützt sowohl RockSteady als auch Gyroflow.

Zur Drohne gehört ein NightFire RGB LED-Streifen mit einer Länge von 500 mm, WS2812B-Dioden und eigener Steuerplatine. Er bietet 10 Lichtmodi, 7 Farben und vier Helligkeitsstufen, die per Tasten auf der Platine umgeschaltet werden.

Empfohlene Akkus sind 3S mit einer Kapazität von 450-680 mAh und XT30-Stecker.

Wichtiger Hinweis: Die DJI O4 Kamera verwendet eine neue Generation von Gyroskopen, die empfindlicher auf Vibrationen reagieren. Das kann die korrekte Funktion der Stabilisierung RockSteady und Gyroflow beeinflussen.
