BL-M8812EU2 Wi-Fi-Modul (RTL8812EU)

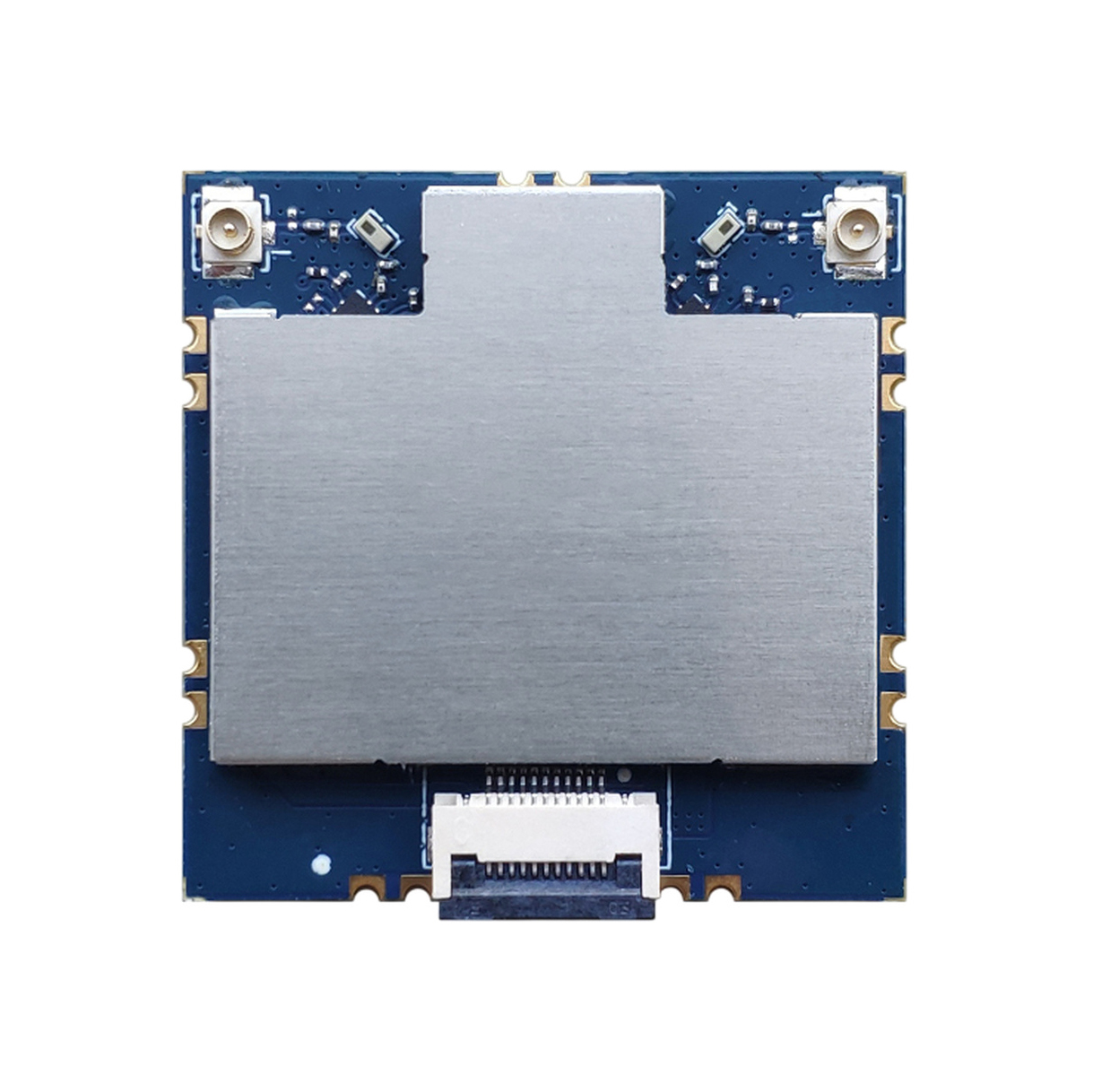

LB-LINK BL-M8812EU2 ist ein leistungsstarkes 5GHz Wi-Fi-Modul mit Realtek RTL8812EU-Chip, geeignet zum Aufbau einer eigenen digitalen Bildübertragung im System OpenIPC oder WFB-ng. Es handelt sich um eine bestückte Platine mit den Abmessungen 32x32mm, die über USB 2.0 mit einer IP-Kamera oder einem Einplatinencomputer verbunden wird.

OpenIPC ist ein Open-Source-Projekt für digitale FPV-Bildübertragung. Es nutzt IP-Kameras und Wi-Fi-Module, aus denen sich eine HD-Videoübertragung für RC-Modelle mit relativ niedriger Latenz aufbauen lässt. Das Projekt wird häufig für experimentelle oder Entwicklungs-FPV-Systeme eingesetzt, bei denen volle Kontrolle über Hardware und Software erforderlich ist. BL-M8812EU2 bildet in einer solchen Konfiguration den Funkteil — am Modell als Videosender, am Boden als Empfänger.

Das Modul arbeitet im 5150-5850MHz-Band nach IEEE 802.11a/n/ac in 2T2R-Konfiguration (zwei Antennen zum Senden und Empfangen). Jeder Antennenzweig verfügt über einen eigenen Leistungsverstärker (FEM), der Hersteller gibt eine Sendeleistung von bis zu 29dBm (ca. 800mW) an. Zusammen mit der Unterstützung des schmalen 10MHz-Kanals wird die Reichweite der Verbindung deutlich erhöht. Im normalen Wi-Fi-Modus bietet es Kanalbreiten von 10/20/40/80MHz und eine Geschwindigkeit von bis zu 867Mbps. Für FPV-Übertragung im Monitor-Mode und mit Packet Injection (Linux-Treiber rtl88x2eu) werden laut OpenIPC-Dokumentation Kanalbreiten von 5, 10 und 20MHz verwendet, 40MHz funktioniert derzeit nur für den Empfang. Die Antennen werden über zwei u.FL.-Anschlüsse verbunden.

USB-Signale, Stromversorgung und Reset sind auf Lötpads am Rand der Platine sowie auf einen FPC-Anschluss herausgeführt. Das Modul wird mit einer Spannung von 5V (4,75-5,25V) versorgt und hat eine Stromaufnahme von bis zu 1800mA, daher empfehlen wir eine separate 5V-Stromversorgung mit ausreichender Stromreserve. Die Leistungsverstärker erzeugen viel Wärme, und der Hersteller schreibt für einen stabilen Betrieb einen zusätzlichen Kühlkörper mit mindestens 32x32mm Größe und Wärmeleitpad vor. Bei höheren Leistungen empfehlen wir einen Kühlkörper mit Lüfter. Das Modul ist nicht für Reflow-Löten geeignet — die hohe Temperatur würde das Wärmeleitpad zwischen Chip und Abschirmung beschädigen.

Schalten Sie den Sender nicht ohne angeschlossene Antennen ein. Das Modul verfügt über keinen Schutz für den Betrieb ohne Antenne und der Leistungsverstärker kann irreversibel beschädigt werden.

Wir empfehlen OpenIPC technisch versierteren Benutzern. Wi-Fi-Videoübertragungen eignen sich vor allem für FPV-Flächenmodelle und Drohnen mit GPS-Stabilisierung. Aufgrund der höheren Latenz ist die Übertragung nicht für Kunstflug-Freestyle- oder Renndrohnen geeignet.

Antennen, Kühlkörper und Verbindungskabel sind nicht im Lieferumfang enthalten.
