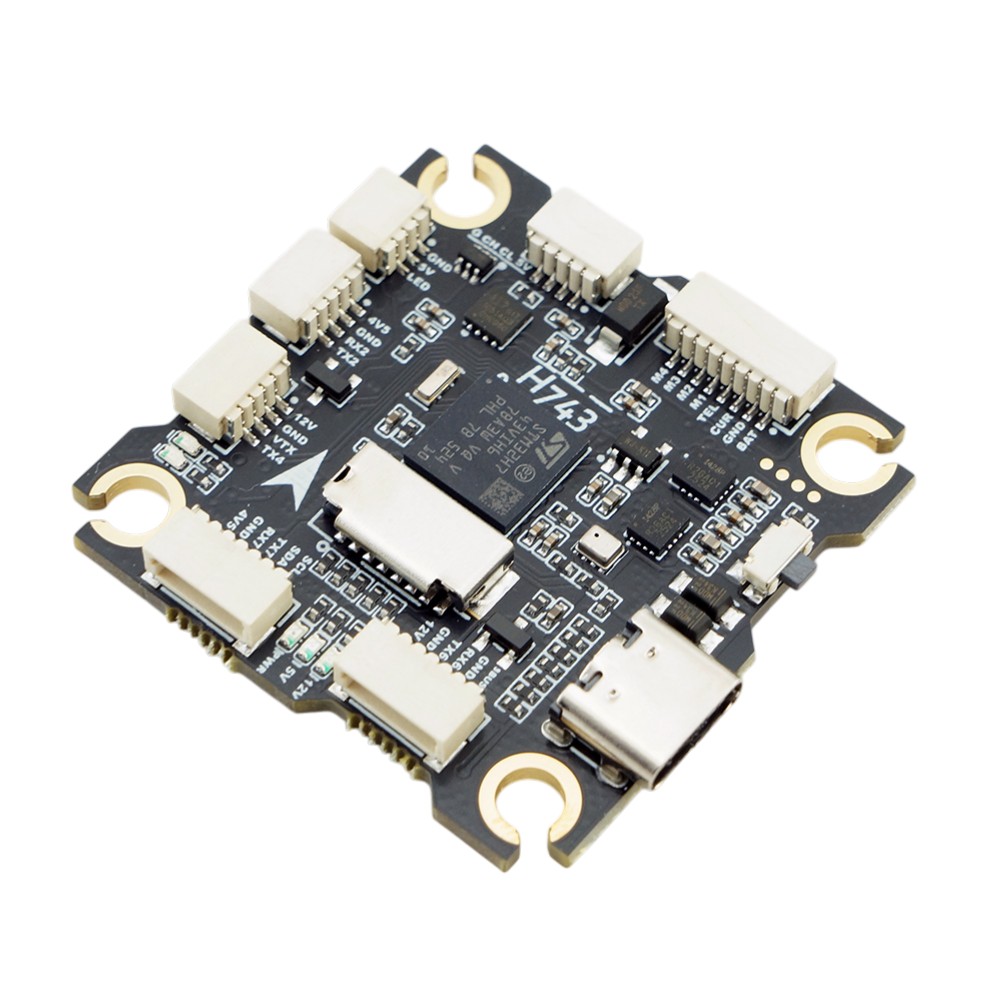

BrotherHobby Returner H743 8S

BrotherHobby Returner H743 ist eine leistungsstarke Flugsteuerung, die sich für Freestyle- und Langstreckendrohnen eignet, die mit 3–8S LiPo-Akkus betrieben werden und Betaflight oder ArduPilot Firmware verwenden.

Die Flugsteuerung verwendet den H743 Prozessor in Kombination mit zwei IMU Einheiten ICM-42688. Sie verfügt außerdem über ein Barometer zur Höhenmessung, einen OSD Chip für analoges Video, einen Slot für eine microSD Karte und 5V und 12V BECs. Die Platine hat 12 PWM Ausgänge zum Anschluss von Motoren oder Servos. Es gibt auch 7 UARTs, einen I2C Bus und einen CAN Bus zum Anschluss zusätzlicher Peripheriegeräte. Die Platine ermöglicht den Anschluss von zwei analogen Kameras, zwischen denen umgeschaltet werden kann. Für die Einrichtung ist die Platine mit einem USB-C Anschluss ausgestattet. Es gibt auch Pads zum Anschluss eines externen USB Anschlusses. Für einfache Verkabelung ist die Platine mit Steckern ausgestattet. Für Lötfans gibt es Pads auf der Unterseite der Platine.

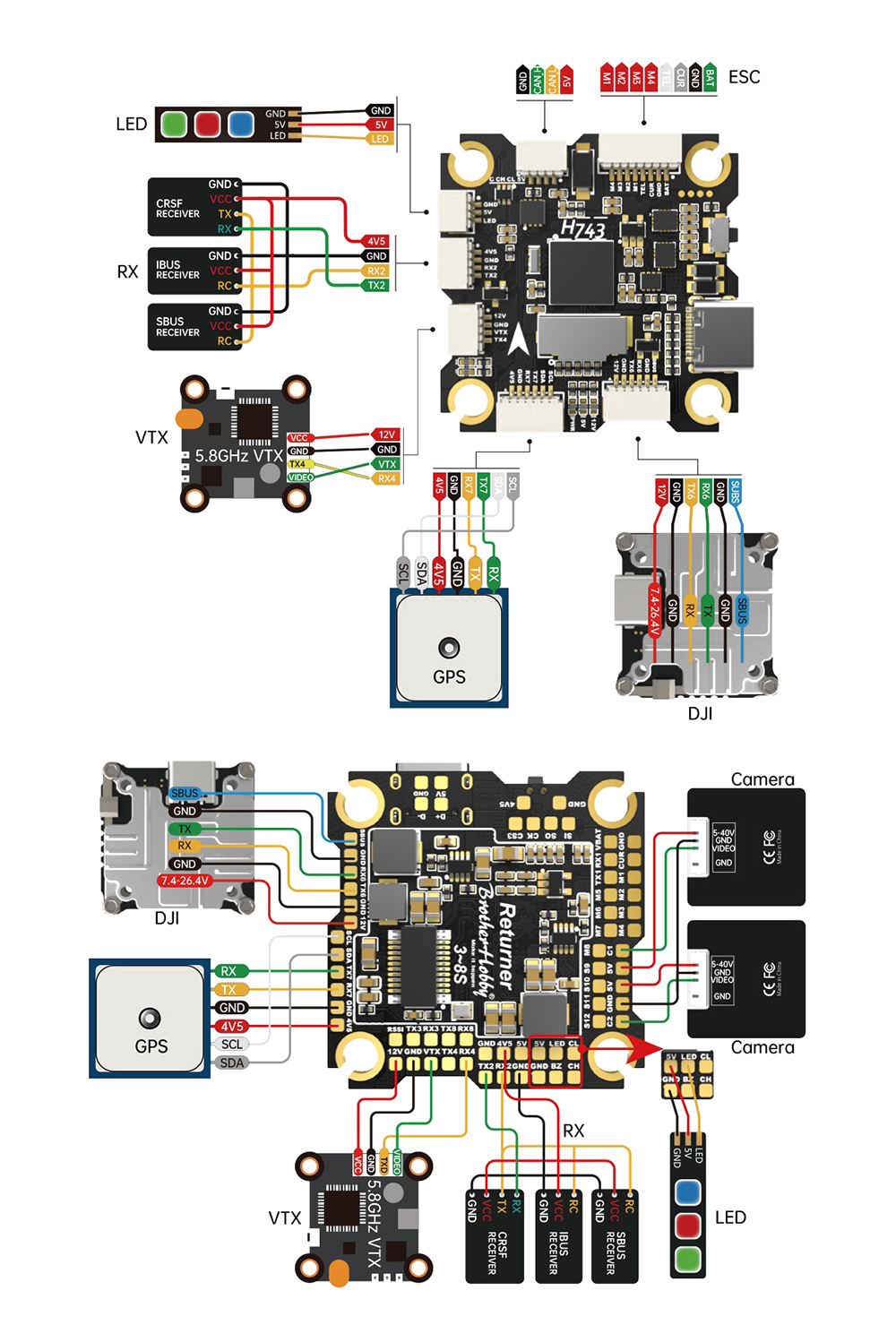

Verdrahtungsdiagramm
