DarwinFPV TinyApe

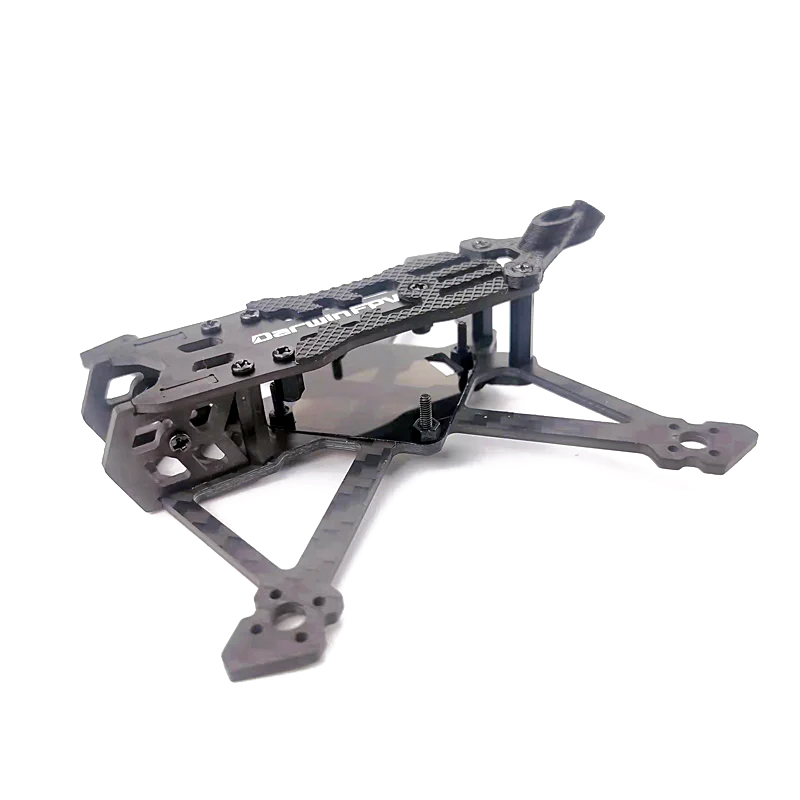

DarwinFPV TinyApe ist ein 2,5" Carbon-Rahmen mit einer diagonalen Motorabstand von 108 mm, geeignet für den Aufbau eines leichten Freestyle-Drohnen. Es handelt sich um die analoge Version des Rahmens, die nicht für digitale FPV-Systeme geeignet ist. Die Konstruktion ist vom Typ Wide X mit seitlich aufgefächerten Armen. Die Bodenplatte ist einteilig inklusive der Arme und besteht aus 2 mm Carbon; Versteifungen zwischen den Armen vorne und hinten erhöhen die Steifigkeit und die Widerstandsfähigkeit gegen Stürze. Auch die obere Platte und die seitliche Kameraplatte haben 2 mm.

In der Bodenplatte befinden sich Montagebohrungen 25,5 x 25,5 mm für das AIO-Board, und die Stack-Höhe beträgt 15 mm. Separate Bohrungen für den Videosender hat der Rahmen nicht. Vorgesehen ist daher ein AIO-Board mit integriertem Videosender oder ein separater Videosender-Stack, der über dem AIO platziert wird. Der Rahmen nimmt eine Kamera mit 14 mm Größe auf, also das Nano-Format. Die Motoren werden an Montagebohrungen 8,5 mm M1.6 befestigt. Der Hersteller empfiehlt Größen 1002-1305 und Propeller Gemfan 2512-3.
