DeepSpace DS 5.8G 3W VTX 25-3000 mW

DeepSpace DS 5.8G 3W VTX (vom Hersteller auch als TALOS 5.8G 3W VTX bezeichnet) ist ein leistungsstarker analoger Videosender mit bis zu 3W Sendeleistung und 20x20mm M2-Montagebohrungen, geeignet für Long-Range-Drohnen, bei denen große Reichweite und ein stabiles Bild über weite Entfernungen erforderlich sind. Die hohe Leistung wird durch die aktive Kühlung mit integriertem Lüfter ergänzt.

Die Sendeleistung kann zwischen PIT/25/200/400/800/1600/3000mW umgeschaltet werden. Der PIT-Modus dient zum Senden mit minimaler Leistung — ideal beim Einstellen der Drohne am Boden oder am Start eines Rennens, damit der Sender andere Piloten in der Luft nicht stört. Leistungsstufen bis 800mW decken gewöhnliches Freestyle-Fliegen ab, 1,6W und 3W sind für Long-Range-Flüge vorgesehen. Der Videosender arbeitet im Bereich von 5,3-5,9GHz auf 48 Kanälen in sechs Bändern mit jeweils acht Kanälen. Neben den üblichen Bändern einschließlich Raceband bietet er auch das niedrige Band 5362-5621MHz. Der Videosender kann über die Tasten FREQ und PWR oder bequemer über den Flight Controller mittels IRC Tramp-Protokoll eingestellt werden. Der aktuelle Kanal, das Band und die Sendeleistung werden durch farbige LEDs an der Seite des Senders angezeigt.

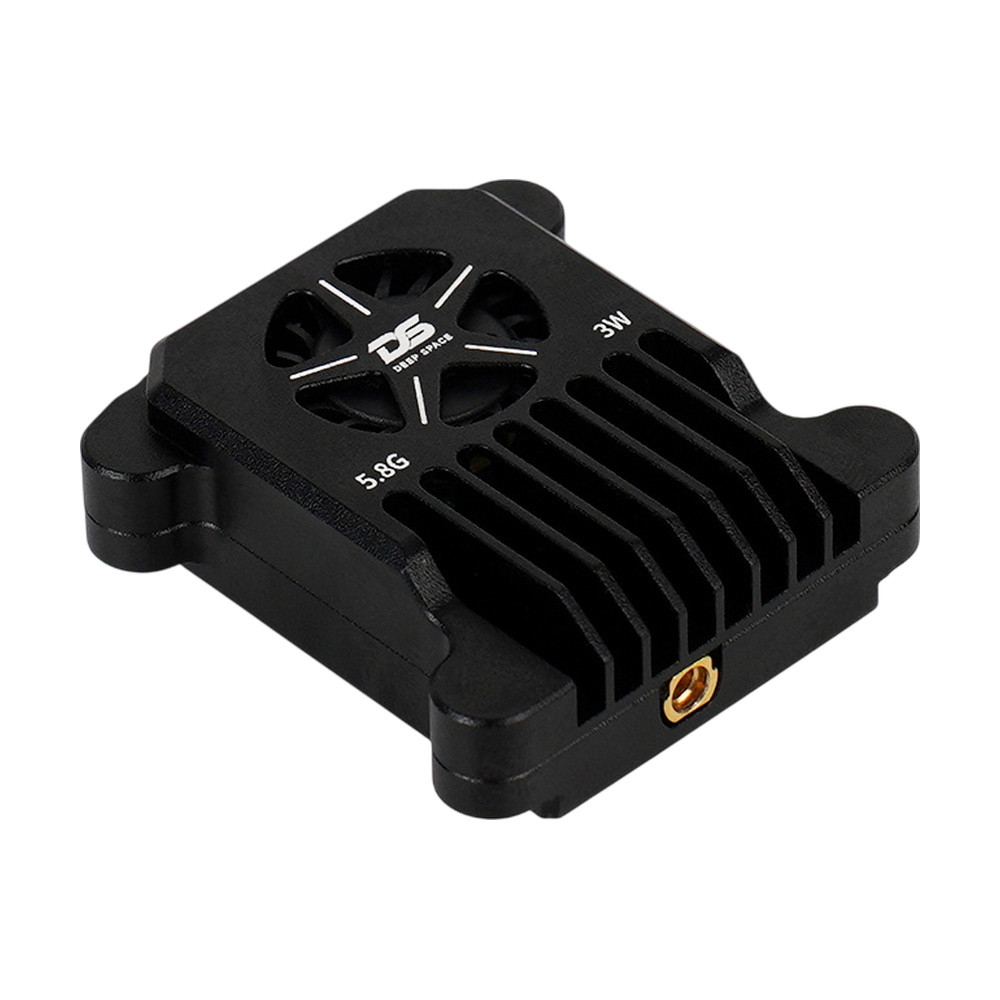

Der Videosender ist in einem CNC-gefrästen Aluminiumgehäuse mit geripptem Kühlkörper untergebracht, das Wärme ableitet und empfindliche Komponenten schützt. Der integrierte Turbolüfter saugt Luft von oben an und bläst sie zwischen den Kühlrippen aus, wodurch der Sender eine Dauerleistung von bis zu 3W bewältigt. Die Eingangsspannung von 7-35V ermöglicht die Stromversorgung direkt über den Drohnenakku. Für die Stromversorgung der Kamera steht ein 5V-Ausgang mit 0,5A zur Verfügung. Der Videosender wird mit dem mitgelieferten 6-poligen SH1.0-Kabel mit dem Flight Controller verbunden (Stromversorgung, GND, DATA für IRC Tramp, Video, GND und 5V-Ausgang). Die Antenne wird über einen MMCX-Anschluss verbunden, ein MMCX-SMA-Pigtail ist im Lieferumfang enthalten. Antenne nicht im Lieferumfang enthalten. Die Abmessungen des Senders betragen 38x37x15,5mm und das Gewicht liegt ohne Antenne bei 21,5g.

Schalten Sie den Videosender nicht ohne angeschlossene Antenne ein. Der Betrieb ohne Antenne verursacht irreversible Schäden an der Ausgangsstufe des Senders.

VTX-Tabelle

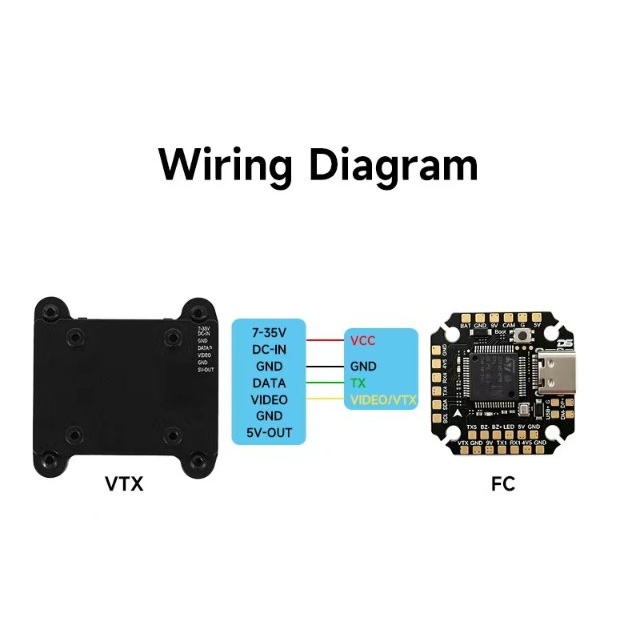

Anschlussschema
