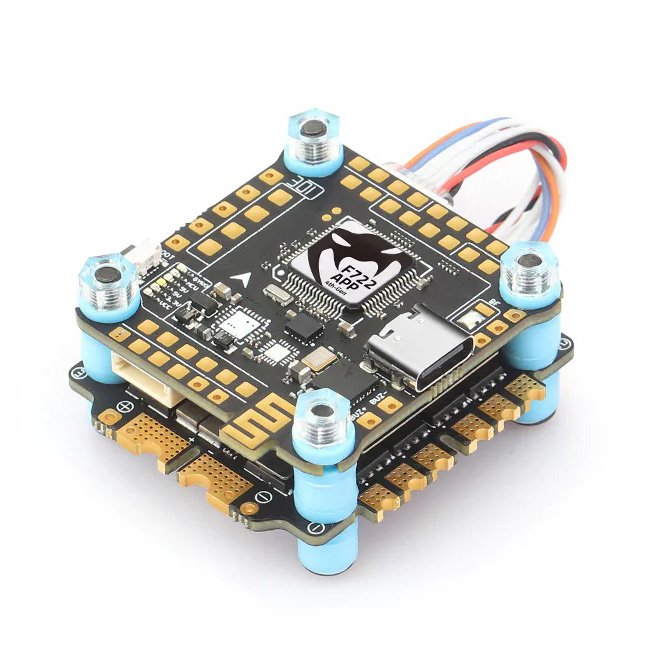

Diatone Mamba MK4 F722 + F55A BL32

Mamba MK4 F722 + F55 128K BL32 ist ein leistungsstarker Stack, der für 5"-Racing- und Freestyle-Drohnen entwickelt wurde.

Der Flight Controller verfügt über einen STM32F722-Prozessor und ein ICM42688P-Gyroskop sowie über 16 MB Blackbox-Speicher, einen Barometer, 6 UART-Anschlüsse, einen I2C-Port für den Anschluss eines Magnetometers und 8 Motorausgänge. Zusätzlich stehen ein 5V- und 9V-BEC zur Verfügung, wobei das 9V-BEC über einen speziellen DJI-FPV-Anschluss schaltbar ist. Die Mamba-MK4-Serie zeichnet sich durch großzügige Lötpads aus, die den Aufbau und die Wartung der Drohne erleichtern.

Der Stack wird mit dem leistungsstarken F55-ESC kombiniert, der mit der BlHeli_32-Firmware läuft und so einen ruhigen und effizienten Motorlauf auch bei hohen Drehzahlen gewährleistet. Der ESC unterstützt Telemetrie und verfügt über einen integrierten Stromsensor. Mit einem maximalen Dauerstrom von 55A pro Kanal eignet er sich problemlos für alle gängigen 2207-Motoren, die in 5"-Koptern verwendet werden. Bei Verwendung eines 6S-Akkus sollte ein Kondensator angeschlossen werden. Für eine bessere Wärmeableitung verfügt der ESC über einen Aluminium-Kühlkörper, der empfindliche Komponenten zudem vor mechanischen Beschädigungen und Schmutz schützt.

Schaltplan
