DJI O4 Wide

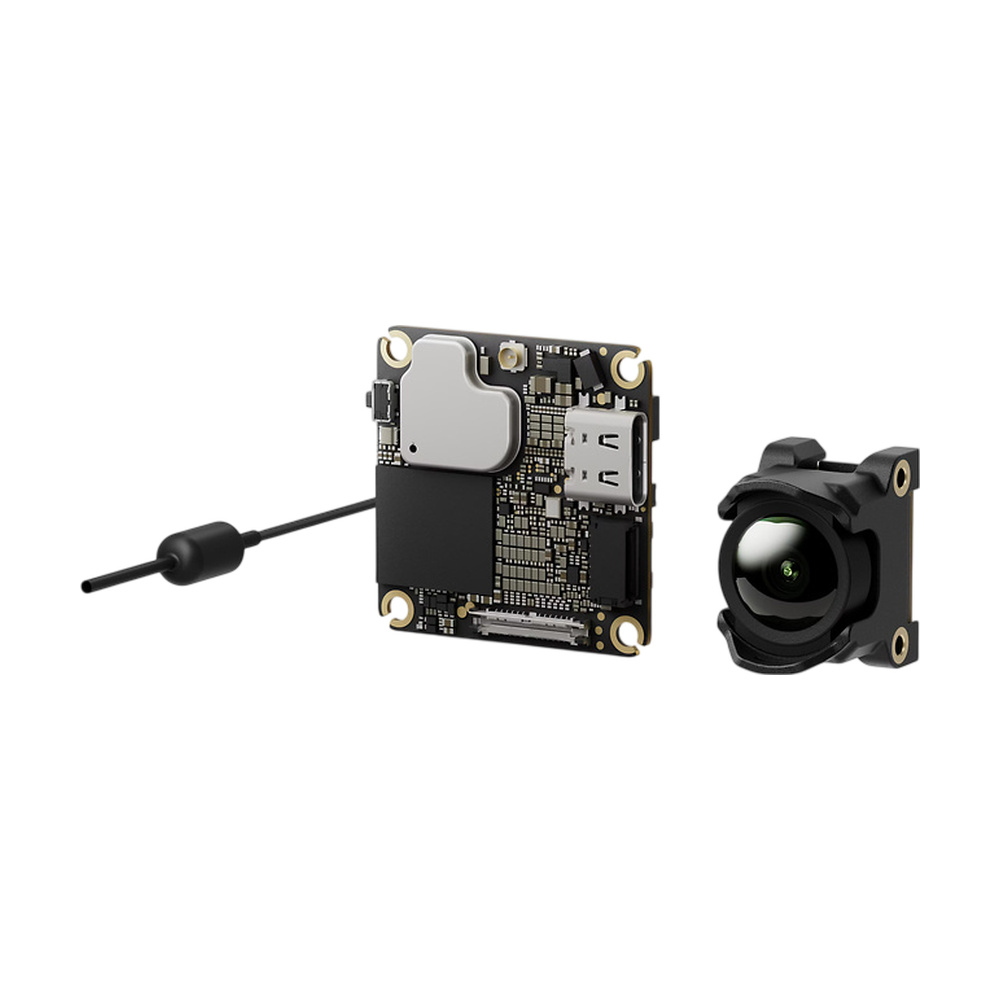

DJI O4 Wide Air Unit ist eine Kombination aus Kamera, Videosender und Antenne für das digitale System DJI O4, geeignet für kleinere FPV-Drohnen bis zu einer Größe von 3". Im Vergleich zur Basiseinheit DJI O4 Air Unit verfügt die Kamera über ein Weitwinkelobjektiv mit einem Sichtfeld von FOV 159° (die Basis-O4 hat 117,6°), wodurch deutlich mehr von der Umgebung der Drohne im Bild zu sehen ist. Der Rest der Einheit blieb identisch mit der O4 Air Unit – gleiches Sendemodul, gleicher Sensor und gleiche Übertragungseigenschaften. Es handelt sich um eine originale DJI-Einheit und nicht um eine nachträglich modifizierte Version.

DJI O4 ist eine erstklassige digitale Videoübertragung für FPV-Drohnen. Das Set besteht aus Kamera, Sendemodul und einer Antenne. Das Bild wird in 1080p mit bis zu 100fps mit H.265-Kompression und einer Datenrate von bis zu 60Mbps übertragen. Die niedrigste Latenz beträgt 20ms mit der DJI Goggles 3 im Racemode. Für Rennpiloten steht Racemode mit niedriger Latenz und bis zu 8 Kanälen für den gleichzeitigen Flug mehrerer Drohnen zur Verfügung. Die Übertragung unterstützt Canvas mode für klassisches OSD vom Flight Controller mit Betaflight 4.3.0 und neuer.

Die Kamera verfügt über einen 1/2" CMOS-Sensor und zeichnet direkt auf der Drohne in bis zu 4K bei 60fps (im Seitenverhältnis 4:3 und 16:9) oder in 1080p mit bis zu 120fps bei einer Datenrate von bis zu 100Mbps auf. Das Video wird im internen 23GB-Speicher gespeichert, einen microSD-Kartenslot besitzt die Einheit nicht. Das Objektiv hat eine Blende von f/2,8, eine Brennweitenäquivalenz von 16mm und fokussiert von 1m bis unendlich. Bildstabilisierung ist sofort mit DJI RockSteady oder später mit Gyroflow möglich. Das volle Sichtfeld von 159° ist jedoch nur bei Aufnahmen im Seitenverhältnis 4:3, mit dem FOV-Modus „Wide“ und deaktivierter elektronischer Stabilisierung verfügbar. Mit aktiviertem RockSteady zeichnet die Kamera nur im Modus „Standard“ mit engerem Bildausschnitt auf. Für einen weiten Bildausschnitt empfehlen wir daher, ohne Stabilisierung aufzunehmen und das Bild erst in Gyroflow zu stabilisieren. Das Farbprofil D-Log M wird von der Einheit nicht unterstützt.

Das Sendemodul hat Abmessungen von 30x30x6mm und M2-Montagebohrungen mit einem Abstand von 25,5x25,5mm. Der Hersteller empfiehlt die Befestigung über Softmounts. Die Kamera hat Abmessungen von 20,5x14x20,5mm und ist somit größer als die Kamera der Basis-O4. Kamera und Sender sind über ein 50mm-Koaxialkabel verbunden, der Sender wird über ein 50mm-3v1-Kabel mit dem Flight Controller verbunden. Die gesamte Einheit mit Kamera wiegt 13,3g, der Sender allein 5,1g. Der Sender wird mit einer Spannung von 3,7-13,2V (1-3S) versorgt. Bei Versorgung über BEC wird ein BEC mit mindestens 10W Leistung benötigt (z. B. 5V/2A), bei Versorgung mit einem 1S-Akku müssen die Kabel kurz gehalten werden, damit die Spannung am Sendereingang nicht unter 3,7V fällt.

Der Sender erwärmt sich schnell und muss daher beim Einstellen auf dem Tisch oder beim Warten auf GPS-Satelliten vor dem Flug gekühlt werden. Vor der ersten Verwendung muss die Einheit im Programm DJI Assistant 2 (FPV Series) aktiviert werden, andernfalls ist die Sendeleistung auf 20mW begrenzt. Schalten Sie den Videosender nicht ohne angeschlossene Antenne ein.

Die DJI O4 Wide Air Unit ist für die Verwendung mit DJI Goggles 3 oder DJI Goggles N3 und DJI Controller 3 vorgesehen.

Die Einheit kann auch mit DJI Goggles 2 oder DJI Integra und DJI Controller 2 verwendet werden. In diesem Fall ist Racemode jedoch nicht verfügbar und die maximale Bitrate ist auf 50 Mbps begrenzt. Für die Verwendung mit einem DJI-Controller muss im Flight Controller das SBUS-Protokoll eingestellt sein.
