DMKR LST-S2 OSD

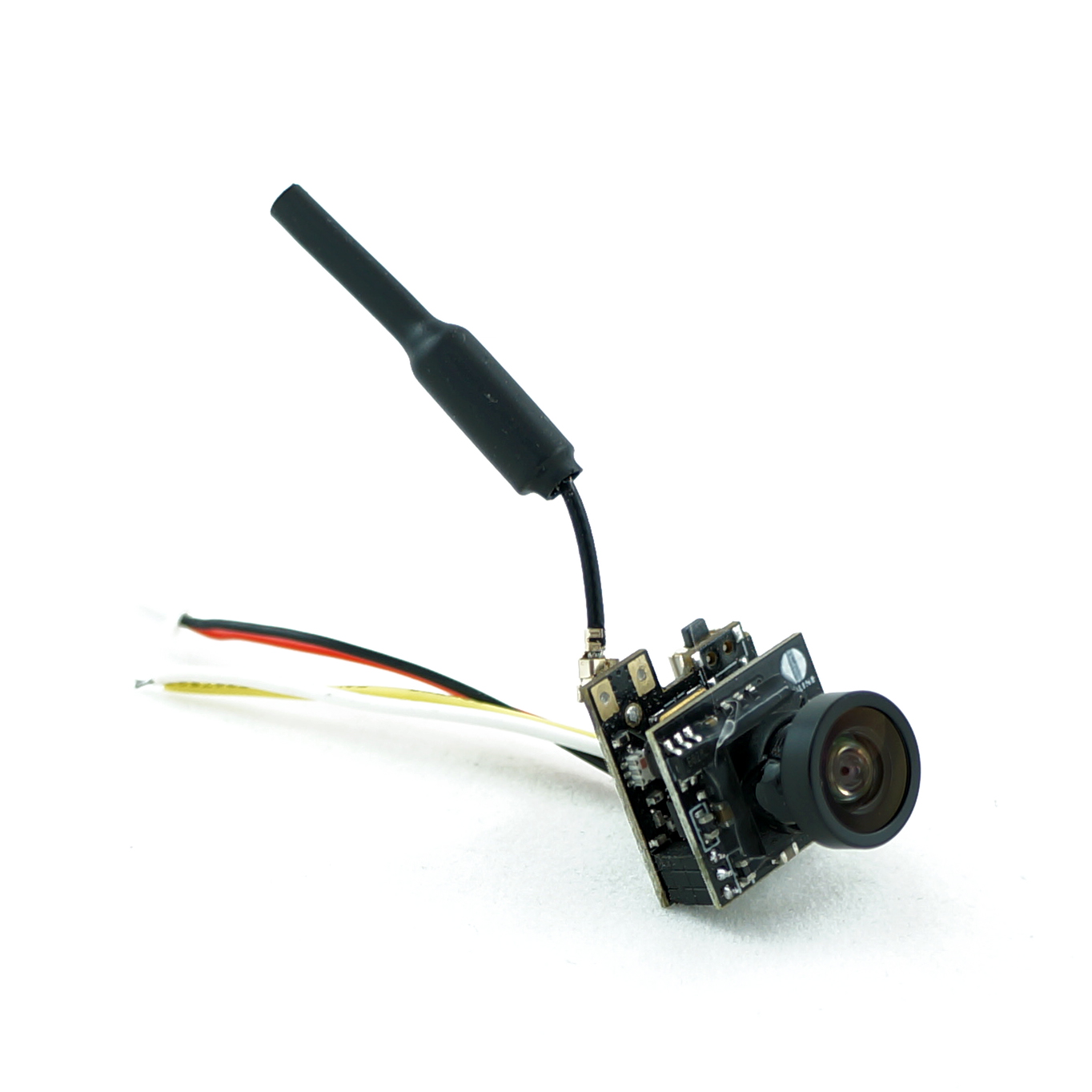

LST S2 OSD ist eine miniaturisierte Kamera mit Videosender in einem. Diese Ausführung eignet sich besonders für Tinywhoops, kleine EPP-Flugzeuge oder überall dort, wo geringes Gewicht gefragt ist. Ein großer Vorteil sind die herausgeführten Kabel für Kamera und Videosender. So lässt sich das OSD der Flight Controller Unit einfach anschließen. Wenn Sie das OSD nicht verwenden möchten, verbinden Sie die Kabel einfach miteinander. Die einfache lineare Antenne ist über einen u.FL-Anschluss verbunden und lässt sich dadurch sehr leicht austauschen. Die Kamera mit Videosender unterstützt eine Eingangsspannung von 3,6-5,5V. Sie kann also mit einer 1S-Batterie oder einem 5V-BEC betrieben werden.

Kanäle, Band und Ausgabeformat werden per Taste umgeschaltet und über LEDs angezeigt. Die Leistung ist fest auf 25mW eingestellt. Ein kurzer Tastendruck schaltet den Kanal um (1-8). Durch Halten der Taste länger als 1,5s wechseln Sie das Band (A-B-E-F-R) und durch Halten der Taste länger als 3s ändern Sie den Standard (NTSC - blaue LED leuchtet, PAL - blaue LED leuchtet nicht). Die Kamera verwendet einen 1/4" CMOS-Sensor mit einer M8 2,1mm-Linse. Sie hat einen weiten diagonalen 170°-Sichtwinkel und einen deutlichen Fischaugeneffekt. Es ist wünschenswert, dass um den Videosender Luft zirkuliert, um ihn zu kühlen. Der Videosender wird im Betrieb deutlich heiß. Schalten Sie den Sender niemals ohne angeschlossene Antenne ein.

Beim Anschließen der Kamera achten Sie bitte besonders auf die Polarität des Steckers.
