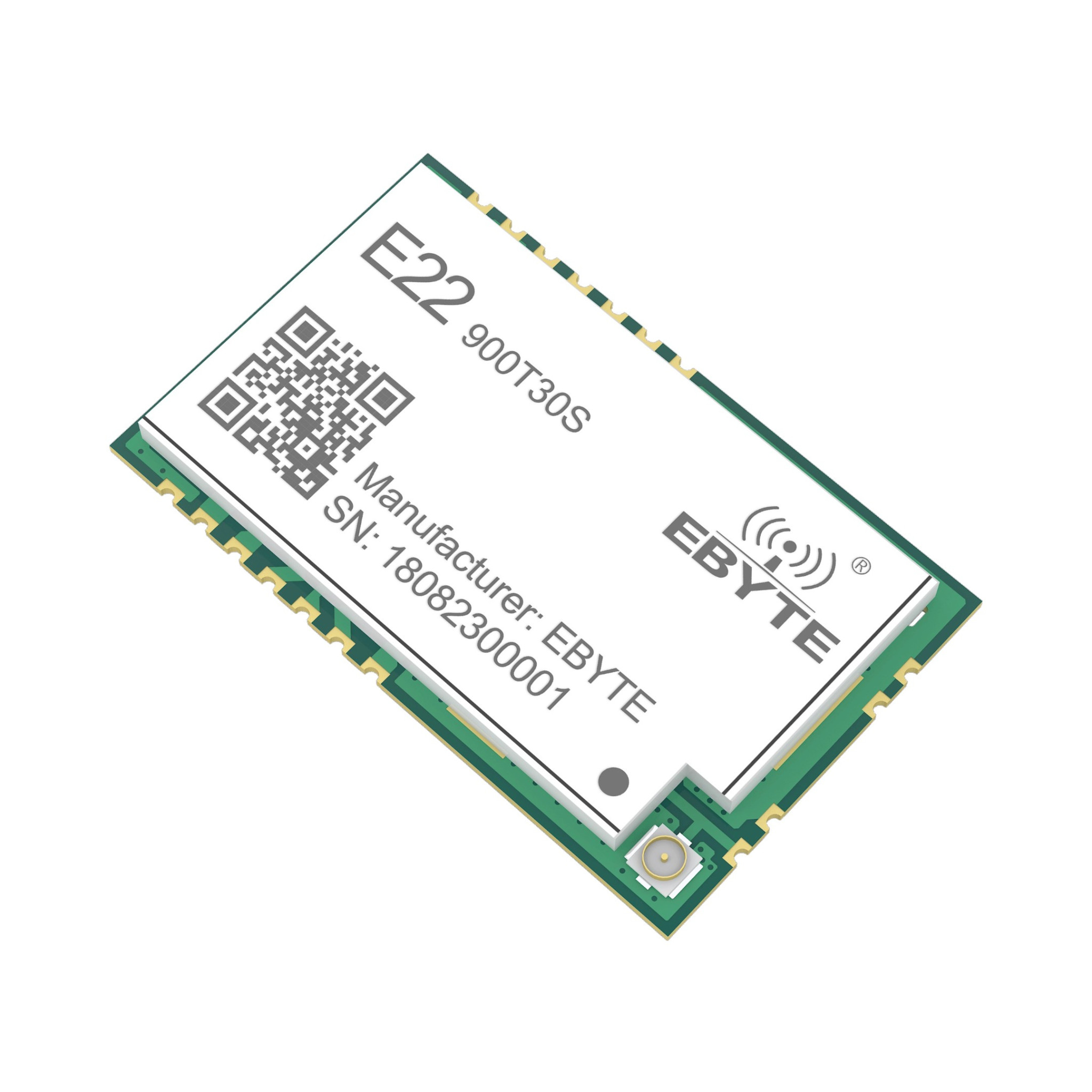

EByte E22-900T30S LoRa-Transceiver

EByte E22-900T30S ist ein drahtloses LoRa-Modul basierend auf dem Chip SX1262. Das Modul ist für die bidirektionale Datenübertragung über große Entfernungen geeignet. Es arbeitet im Bereich 850–930 MHz und kommuniziert über die serielle UART Schnittstelle TTL mit 3,3-V-Pegel. Die Sendeleistung erreicht bis zu 30 dBm (1 W), und die Luftdatenrate ist im Bereich von 2,4 bis 62,5 kbps einstellbar.

Das Modul ist für den Anschluss an einen weiteren Mikroprozessor vorgesehen, kann nach der Konfiguration jedoch auch direkt mit der Steuerungseinheit verbunden werden. Für den direkten Einsatz mit der Steuerungseinheit kann die Übertragung verwendet werden, bei der sich das Modul wie ein UART-Tunnel für beliebige Protokolle wie MSP oder Mavlink verhält (Transparenzmodus – M0 und M1 auf Masse). Für anspruchsvollere Anwendungen mit einem weiteren Mikroprozessor in DIY-Projekten kann die gezielte Übertragung an eine bestimmte Adresse und einen bestimmten Kanal genutzt werden, sodass in einem Band mehrere getrennte Netzwerke betrieben werden können. Das Modul unterstützt außerdem automatisches Relay für mehrstufige Wiederholung und Reichweitenverlängerung, die LBT-Funktion (Kanal abhören vor dem Senden), RSSI-Signalanzeige und Verschlüsselung mit einem Kommunikationsschlüssel.

Die Pins M0/M1 schalten vier Betriebsmodi um: Normal (transparentes Senden und Empfangen), WOR mit Remote Wake-Up-Funktion über Funk zur Energieeinsparung, Konfigurationsmodus zur Parametereinstellung und Tiefschlaf mit einem Verbrauch von nur 3 µA. Im Konfigurationsmodus wird das Modul über serielle Befehle eingestellt – es unterstützt sowohl HEX-Befehle (Schreiben und Lesen von Registern) als auch AT-Befehle; Parameter können auch drahtlos aus der Ferne geändert werden. Zwischen den Modi kann hardwareseitig über die Pins M0/M1 oder softwareseitig mit dem Befehl AT+MODE umgeschaltet werden. Die Konfiguration kann auch über den PC mithilfe eines einfachen Konfigurators erfolgen. Für die Konfiguration über den PC wird ein TTL-USB-Wandler benötigt.

Wir empfehlen, das untenstehende Handbuch zu lesen. Die Antenne ist nicht im Lieferumfang enthalten.
