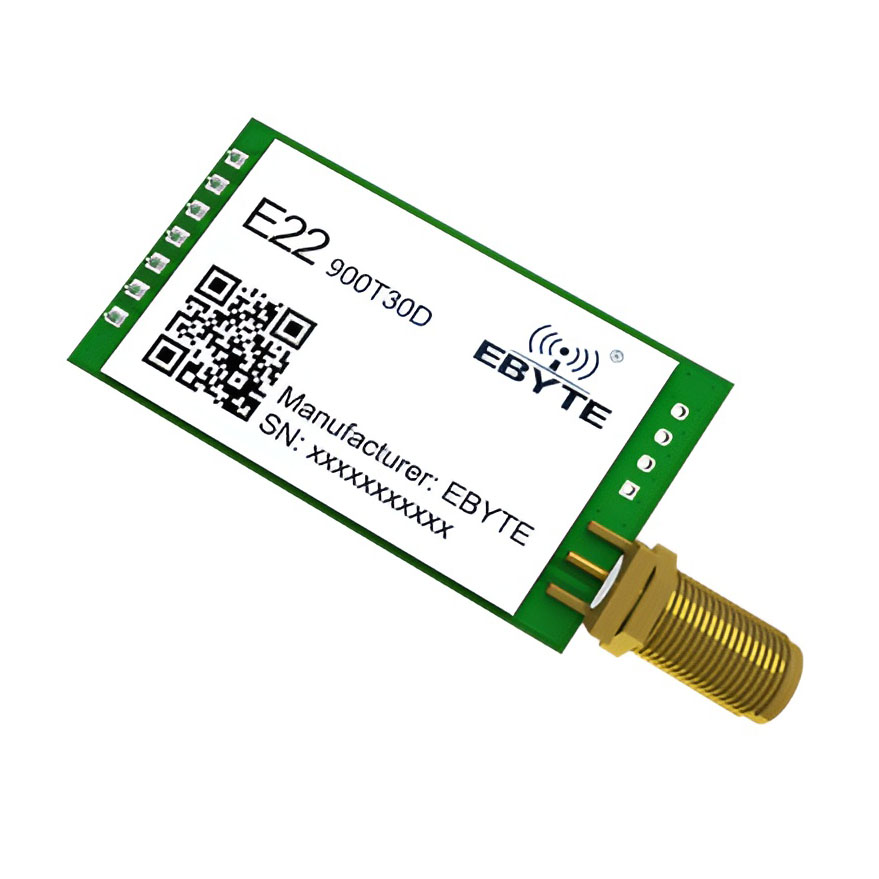

EByte E22-900T30D

EByte E22-900T30D ist ein drahtloses LoRa-Modul auf Basis des SX1262-Chips. Das Modul eignet sich für bidirektionale Datenübertragung über große Entfernungen. Es arbeitet im Frequenzbereich 850–930 MHz und kommuniziert über eine serielle UART-TTL-Schnittstelle mit 3,3 V Pegel. Die Sendeleistung erreicht bis zu 30 dBm (1 W), und die Funkdatenrate ist im Bereich von 2,4 bis 62,5 kbps einstellbar.

Das Modul ist für den Anschluss an einen weiteren Mikroprozessor vorgesehen, kann aber nach der Konfiguration auch direkt an eine Steuerungseinheit angeschlossen werden. Für den direkten Einsatz mit einer Steuerungseinheit kann die Übertragung verwendet werden, bei der sich das Modul als UART-Tunnel für jedes beliebige Protokoll wie MSP oder Mavlink verhält (Transparenzmodus – M0 und M1 auf Masse). Für anspruchsvollere Anwendungen mit einem weiteren Mikroprozessor in DIY-Projekten kann eine gezielte Übertragung auf eine bestimmte Adresse und einen bestimmten Kanal genutzt werden, sodass im selben Band mehrere getrennte Netzwerke betrieben werden können. Das Modul unterstützt außerdem automatisches Relay für mehrstufige Wiederholungen und Reichweitenverlängerung, die LBT-Funktion (Kanal vor dem Senden abhören), RSSI-Signalstärkeanzeige und Verschlüsselung mit Kommunikationsschlüssel.

Die Pins M0/M1 schalten vier Betriebsmodi um: Normal (transparentes Senden und Empfangen), WOR mit Remote Wake-up über Funk zur Energieeinsparung, Konfigurationsmodus zur Parametereinstellung und Tiefschlaf mit einem Verbrauch von nur 3 µA. Im Konfigurationsmodus wird das Modul per serieller Schnittstelle über Befehle eingestellt – es unterstützt sowohl HEX-Befehle (Schreiben und Lesen von Registern) als auch AT-Befehle; Parameter können auch drahtlos aus der Ferne geändert werden. Zwischen den Modi kann per Hardware über die Pins M0/M1 oder per Software mit dem Befehl AT+MODE umgeschaltet werden. Die Konfiguration kann auch über den PC mit einem einfachen Konfigurator erfolgen. Für die Konfiguration über den PC ist ein TTL-USB-Wandler erforderlich.

Wir empfehlen, das unten stehende Handbuch zu lesen. Eine Antenne ist nicht im Lieferumfang enthalten.
