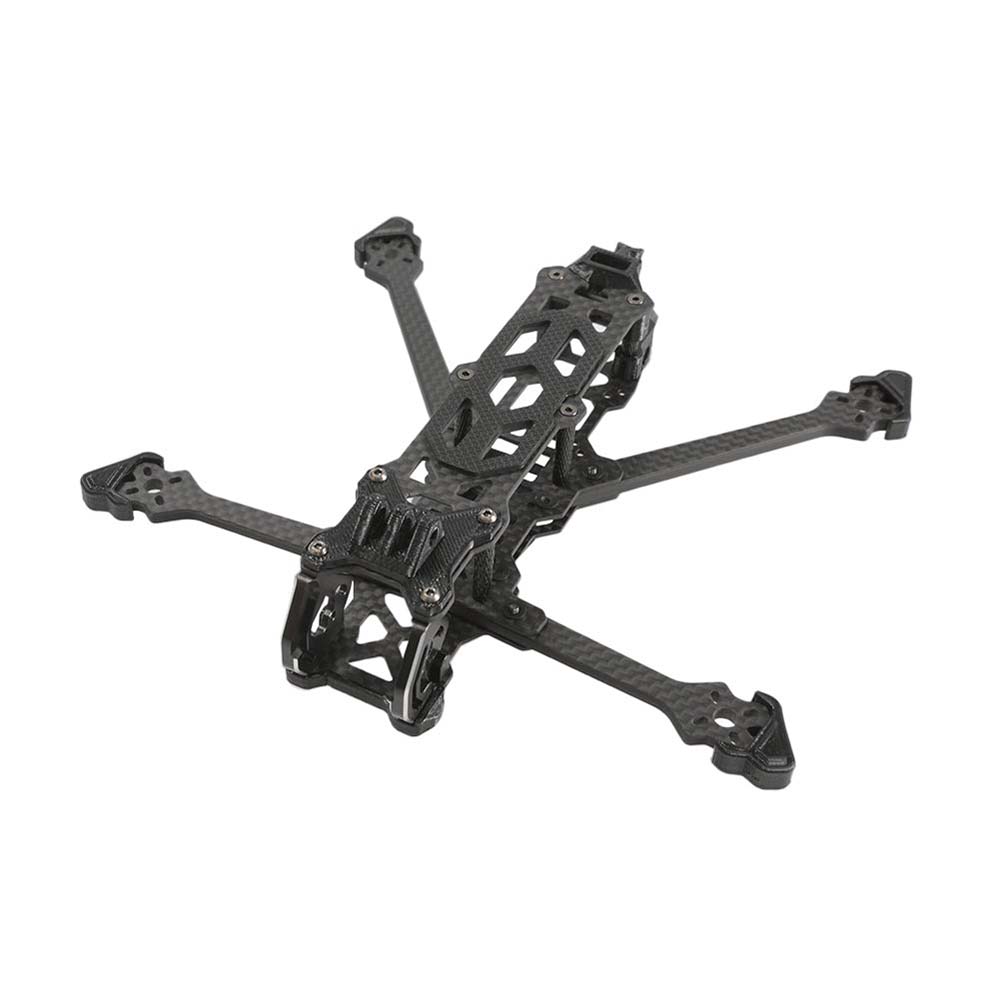

FlyfishRC Atlas 4 ist ein kompakter 4"-Rahmen, der sich für den Bau eines Micro-Long-Range- oder leichten Freestyle-Drohne eignet. Er zeichnet sich durch seinen leisen Betrieb und lange Flugzeiten aus. Der Rahmen verwendet eine Deadcat-Konfiguration, bei der die vorderen Arme nach außen und hinten versetzt sind, sodass die Propeller weder in HD-Aufnahmen noch im FPV-Video sichtbar sind. Dies wird besonders von Nutzern digitaler HD-Übertragungssysteme geschätzt.
Der Atlas 4 wiegt 55 Gramm inklusive 3D-gedruckter Teile. Diese Teile sind im Lieferumfang enthalten und zusätzlich auf Thingiverse verfügbar. Wie bei anderen Flyfish-Rahmen ist auch beim Atlas 4 die Kamera durch Seitenplatten aus 7075-Aluminiumlegierung geschützt. Die Kamera selbst sitzt in einer Silikoneinlage, die Vibrationen absorbiert und so für bessere Videoaufnahmen sorgt. Der Atlas 4 ist mit analoger sowie digitaler Videoübertragung kompatibel, einschließlich DJI O4 Pro. Verwendet wird hochwertiger Toray T700-Carbon, der eine höhere Festigkeit als das üblicherweise verwendete T300-Carbon bietet. Der XT30-Stecker kann entweder am Kabel oder fest in der 3D-gedruckten Halterung am Heck montiert werden.
Der Rahmen verfügt über M2-Montagebohrungen für Stacks mit 20x20mm und 25,5x25,5mm. Im hinteren Teil des Rahmens ist Platz für einen zweiten Stack. Es können Motoren mit 9-mm- und 12-mm-Lochabstand verwendet werden.
Hauptmerkmale
- Hochfestes T700 Carbon
- Kameragehäuse aus 7075er Aluminium
- XT30 fixiert
- 12.9 Stahlschrauben mit Loctite
- Armstärke: 3,5 mm
- Max. Propellergröße: 4"
- Kameragröße: 19/20 mm
- Diagonaler Motorabstand: 173 mm
- Gewicht: 55 g (inkl. 3D-Druck)
- Stapelmontagelöcher: 20 x 20/25,5 x 25,5 mm M2
- VTX-Montagelöcher: 20 x 20/25,5 x 25,5 mm M2
- Motormontagelöcher: 9/12 mm M2
- Stapelhöhe: 20 mm
- Kamerawinkel: 15–60°
Inhalt
- 1x Rahmen
- 1x Anti-Rutsch-Polster
- 2x Batteriehalterung
- 1x 3D-gedruckter Teilesatz
- 1x Befestigungselemente
