FlyingRC 4in1 75A ESC ist ein 4in1-Regler, geeignet für 4-12"-Drohnen, betrieben mit 3-7S LiPo-Akkus. Dieses Board zielt auf schwerere Freestyle- und Long-Range-Aufbauten, bei denen eine hohe Stromreserve erforderlich ist.

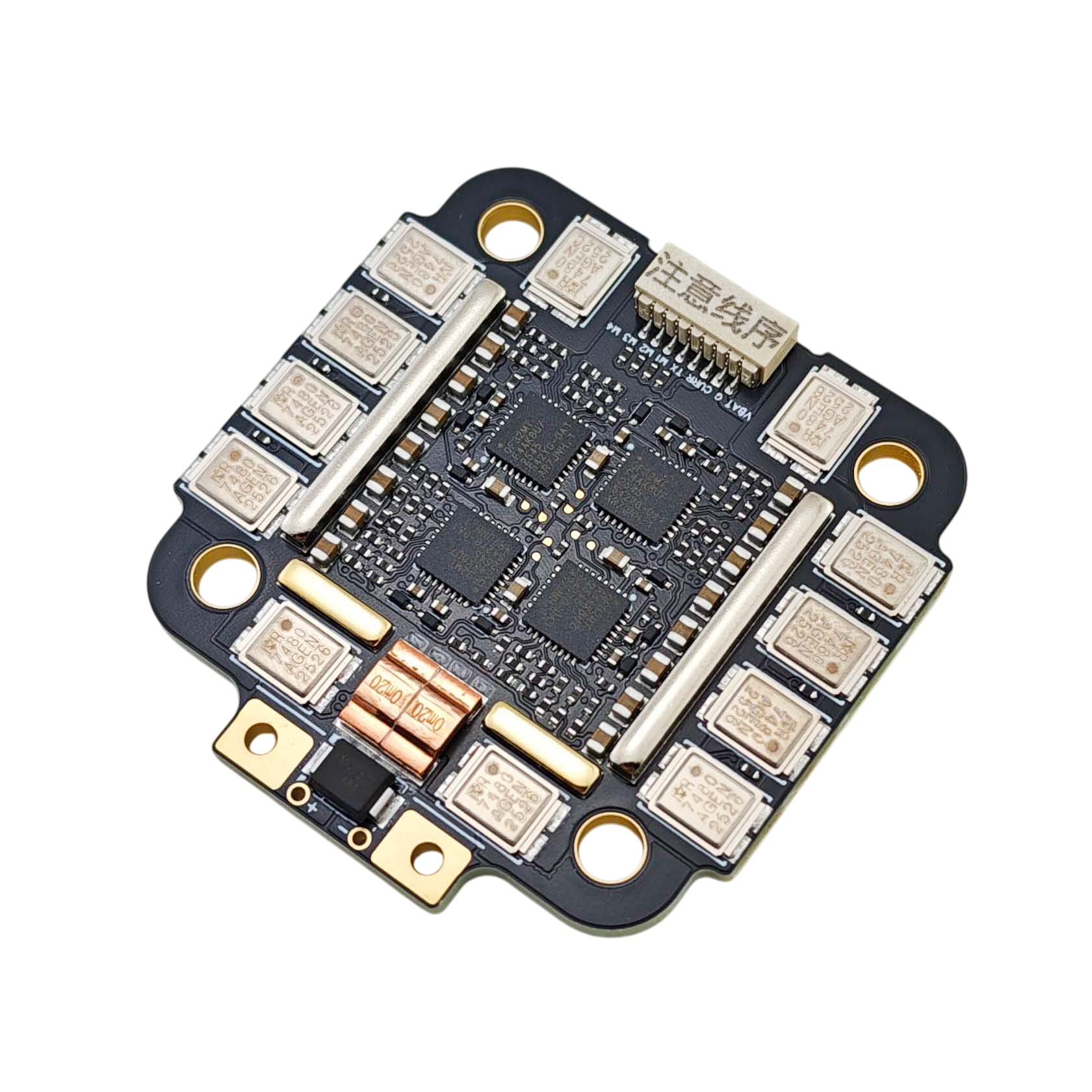

Der Regler beherrscht einen Dauerstrom von 75A pro Kanal. Der ESC ist mit vergoldeten MOSFETs Infineon IRF7480 mit einem Einschaltwiderstand von nur 0,95mΩ ausgestattet, deren Metallgehäuse in direktem Kontakt mit dem Chip steht, wodurch die Wärme gut abgeführt wird. Die Leiterplatte hat 10 Lagen mit 2oz Kupfer und vier oberflächenverlötete vergoldete Kupferstreifen, die helfen, den Strom zu leiten und Widerstand sowie entstehende Wärme zu reduzieren. Die Steuerung übernimmt der 32bit-Prozessor QF32F4AK8U7 mit 120MHz und integriertem Treiber ID6288. Der Regler verwendet die Firmware AM32, unterstützt DShot150/300/600, OneShot und PWM und beherrscht einen Sinusanlauf mit hohem Drehmoment bei niedrigen Drehzahlen. Er enthält einen Stromsensor mit scale 100. Am Regler müssen der beiliegende Kondensator 680uF/35V und das Stromkabel mit XT60-Stecker angelötet werden.
Der Regler hat ein Montageabstand von 30,5x30,5mm mit Montagebohrung M4 (M3 mit Softmount). Mit dem FC wird er über ein 8-Pin-Kabel SH1.0 verbunden.
FlyingRC ist eine Elektronikmarke für Drohnen und Robotik, deren Entwicklungsteam in Singapur ansässig ist.
Hauptmerkmale
- Eingangsspannung: 3-7S LiPo
- MCU ESC: QF32F4AK8U7 (120MHz)
- Firmware ESC: AM32
- Dauerstrom: 75A
- Eingangsprotokoll: DShot150/300/600, OneShot, PWM
- MOSFETs: Infineon IRF7480 (vergoldetes Gehäuse, 0,95mΩ)
- Stromsensor: Ja (scale 100)
- Schutz-TVS-Diode: Ja
- Montagebohrungen: 30,5x30,5mm — M4 (M3 mit Softmount)
- Abmessungen ESC: 45x45,2x5,5mm
- Gewicht ESC: 18,6g
Die Handbücher
Inhalt
- 1x Regler
- 1x Kondensator 680uF/35V
- 1x XT60-Stecker mit Kabel 12AWG 12cm
- 1x Satz Kabel und Zubehör
