FlyingRC ELRS 2.4G True Diversity TCXO

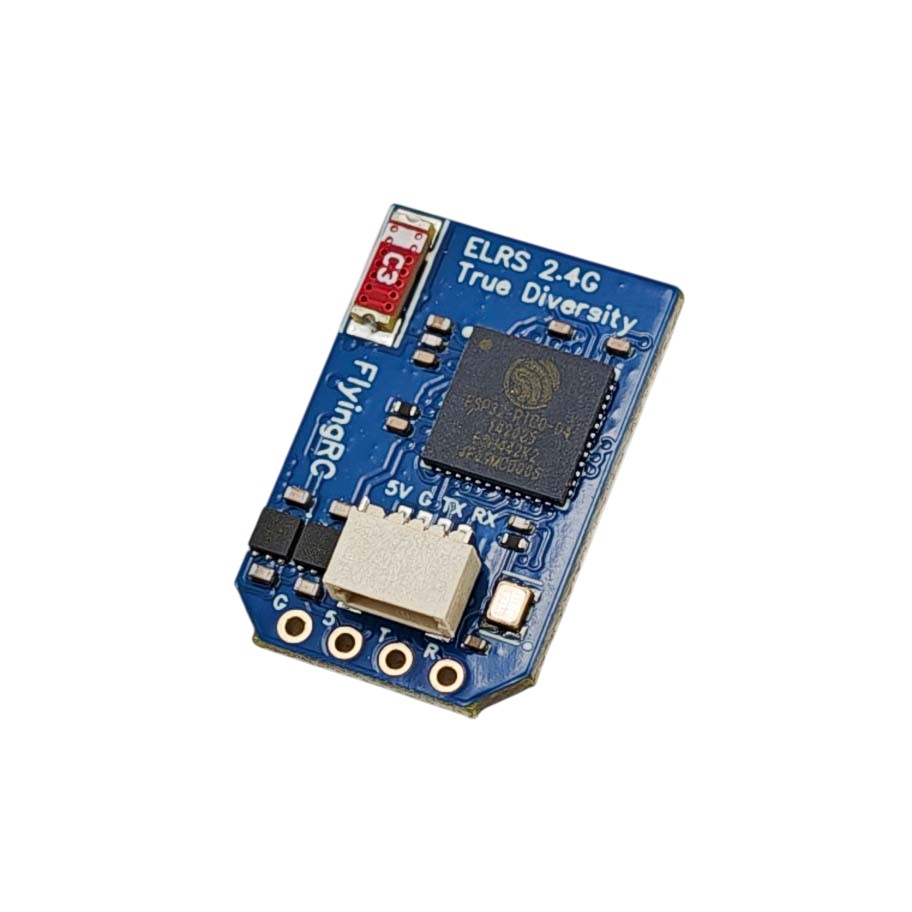

FlyingRC ELRS 2.4G True Diversity ist ein Mini-Empfänger für das ExpressLRS-System auf 2,4 GHz mit voller Diversität, geeignet für Racing- und Freestyle-Drohnen. Der Empfänger verfügt über echte Diversität („true diversity“) — zwei Antennen und zwei separate Chips.

Der Empfänger basiert auf der Kombination aus ESP32-PICO-D4 und zwei Funkchips Semtech SX1281. Jeder Empfangspfad hat ein eigenes PA+LNA — einen Leistungsverstärker und einen rauscharmer Vorverstärker. Dadurch erreicht er eine Telemetrie-Leistung von bis zu 100 mW, sodass die Telemetriedaten vom Modell auch über größere Entfernungen zur Funke gelangen und gleichzeitig das schwache empfangene Signal vor dem Eingang in den Funkchip besser verarbeitet wird. Er unterstützt eine Aktualisierungsrate im Bereich von 50-1000 Hz und neben den üblichen LoRa-Geschwindigkeiten auch die Modi FLRC (F1000, F500) und DVDA (D500, D250). Bestandteil ist ein TCXO — ein temperaturkompensierter Quarz, der die Oszillatorfrequenz auch bei Temperaturschwankungen stabil hält, sodass die Verbindung weder bei Frost noch nach Erwärmung des Modells schwankt.

Im Lieferumfang sind zwei 9 cm T-Antennen, die über IPEX1-Stecker angeschlossen werden. Wir empfehlen, die Antennen senkrecht zueinander und weiter entfernt von Carbonteilen, Akku und Stromkabeln zu platzieren — andernfalls geht der Vorteil der zwei Empfangswege verloren. Mit dem beiliegenden Kabel wird der Empfänger über den SH1.0-Anschluss (5 V, GND, TX, RX) mit dem Flight Controller verbunden, oder er kann an die Lötpads R, T, 5 V und G am Rand des Boards gelötet werden. Die Eingangsspannung beträgt 5 V, das Board misst 22,77 x 15,24 x 5,49 mm und wiegt 1,7 g.
