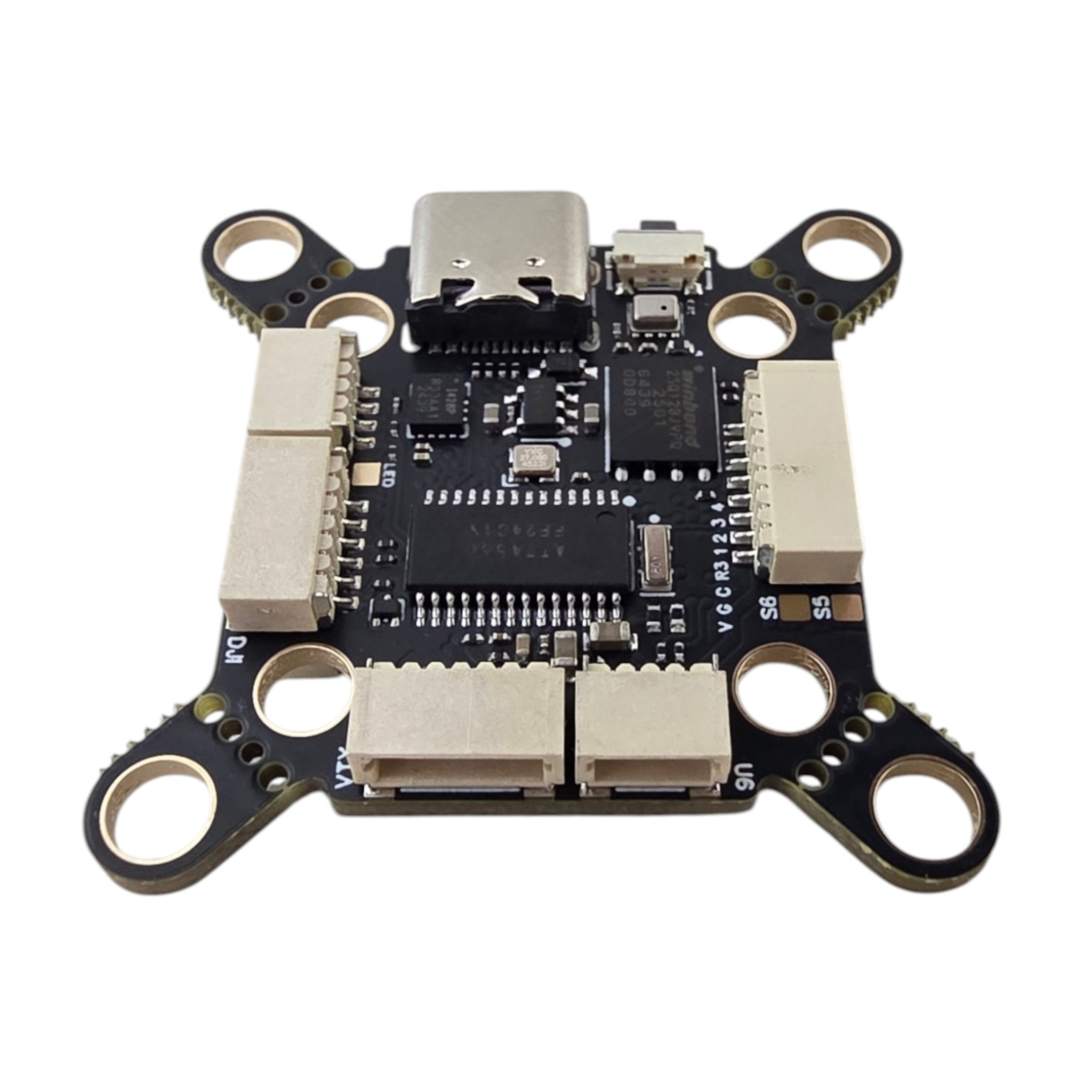

FlyingRC F4D MK1 F405

FlyingRC F405 ist eine preisgünstige Flugsteuerung, geeignet für 2-6" Drohnen mit 3-6S LiPo-Akkus. Die FC ist mit Anschlüssen für alle Peripheriegeräte ausgestattet, Lötpads sind nicht vorhanden.

Die Flugsteuerung basiert auf dem Prozessor STM32F405RGT6 mit 168 MHz, 1 MB Flash-Speicher und 192 KB RAM in Kombination mit dem Gyroskop ICM-42688-P. Für die Höhenmessung sorgt der Barometer DPS310. Das analoge Video verarbeitet der OSD-Chip AT7465E, für digitale Video-Sender ist ein 6-poliger Anschluss vorgesehen. Für Blackbox steht 16MB Flash-Speicher zur Verfügung. Es gibt 6 UARTs, wobei bei UART3 nur der RX-Pin herausgeführt ist. Außerdem steht ein I2C-Bus zum Anschluss eines Kompasses und 5 PWM-Ausgänge zur Verfügung - vier für Motoren und einer für den WS2812-LED-Streifen.

Die Versorgung der Peripherie übernimmt ein Paar Wandler MP9943 - BEC 5V/3A und BEC 9V/2A für Videosender und Kamera. Die 9V-Leitung kann über PINIO1 (User1 in Betaflight) ein- und ausgeschaltet werden, sodass der Videosender beim Einstellen auf dem Tisch nicht überhitzt.

Das Board unterstützt die Firmware Betaflight, iNav und ArduPilot und wird ab Werk mit Betaflight ausgeliefert. Für Betaflight, iNav und ArduPilot wird das Target Matek F405-TE verwendet.

Die Flugsteuerung hat ein Montageraster von 30,5x30,5 mm M4 (M3 mit Softmount) sowie 20x20 mm M4 (M3 mit Softmount). Das Board wird mit dem ESC über ein 8-poliges Kabel SH1.0 verbunden.

FlyingRC ist eine Elektronikmarke für Drohnen und Robotik, deren Entwicklungsteam in Singapur sitzt.
