Flywoo Explorer LR 4 V2 O4 Wide - 4S ELRS

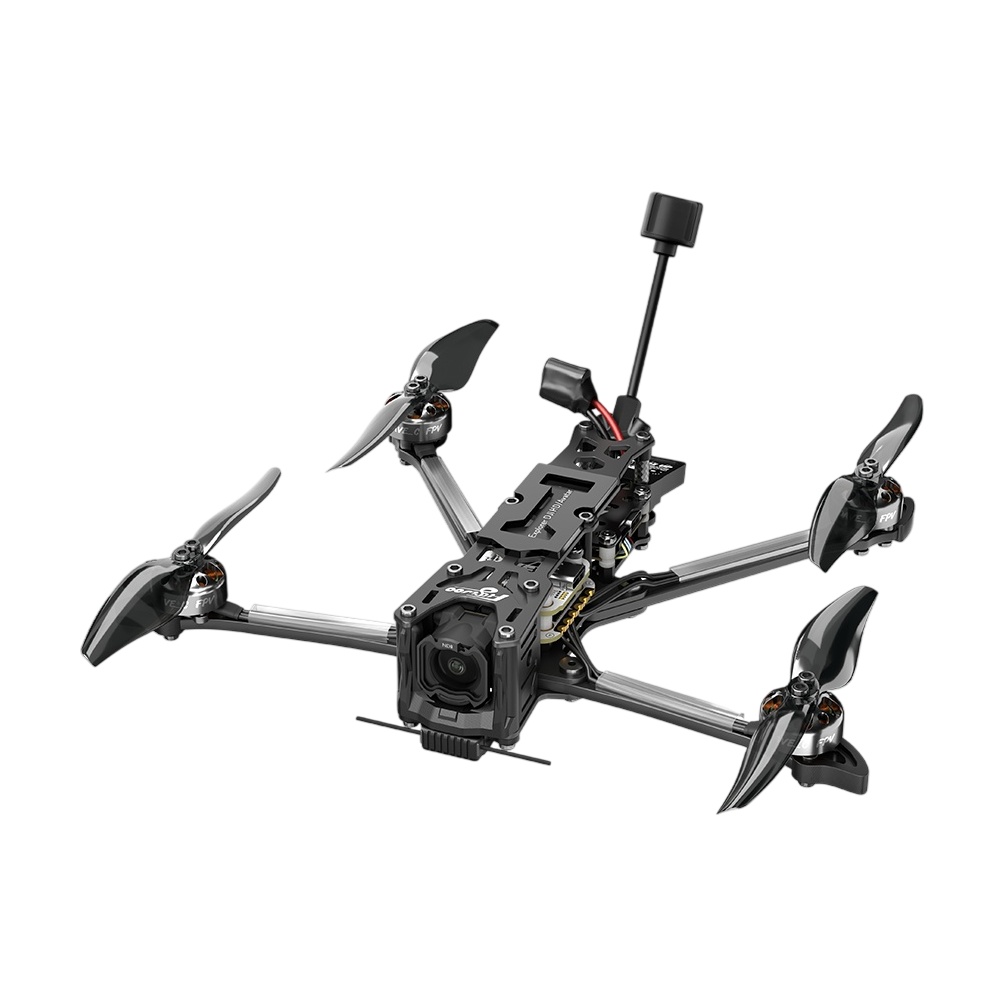

Flywoo Explorer LR 4 V2 O4 Wide ist eine leichte 4" long-range-Drohne mit digitaler Bildübertragung DJI O4 Wide, geeignet für Long-Range-Flüge sowie für Aufnahmen ohne Action-Kamera. Ohne Akku wiegt sie 162 g, und mit einem passenden Akku ist ein Gewicht unter 250 g möglich.

Der Rahmen ist in der Deadcat-Konfiguration ausgeführt, bei der die vorderen Arme weiter nach hinten und zur Seite versetzt sind, sodass im Bild und in der Aufnahme keine störenden Propellerkanten zu sehen sind. Gegenüber der ersten Version wurde nur die Kamerahalterung geändert: Die Kamera ist nun auf vier Gummidämpfern befestigt, die die Vibrationsübertragung minimieren für flüssiges Video und einfache Stabilisierung in Gyroflow. Diese Anpassung reagiert auf den empfindlicheren Gyroskop I469D in neueren Serien der DJI O4-Einheiten. Im Lieferumfang sind zwei Carbon-Seitenteile enthalten, die unter den Motoren montiert werden und die Torsionssteifigkeit des Rahmens erhöhen. Wir empfehlen, sie bei Flügen im Wind oder bei dynamischerem Flugstil zu montieren.

Für den Flug sorgt das Stack Flywoo GOKU F722 Pro Mini V2 45A. Die Steuerungseinheit basiert auf dem Prozessor STM32F722 mit Gyro ICM42688, Barometer zur Höhenmessung und 16 MB Speicher für Blackbox. Auf dem Board befinden sich außerdem BEC 10 V/2 A und 5 V/2 A zur Versorgung von Peripheriegeräten. Die Regler GOKU G45M beherrschen bis zu 45 A und verwenden 32bit-Firmware. Sämtliche Peripherie (GPS, RC-Empfänger, Videosender und Summer) wird über Steckverbindungen ohne Löten angeschlossen. Den Antrieb übernehmen die Motoren NIN V2 1404 2750 Kv in Kombination mit Zweiblatt-Propellern 4024-2. Die Drohne ist mit einem ELRS-Empfänger auf 2,4 GHz sowie mit dem GPS-Modul GOKU GM10 Mini V3 ausgestattet, das eine automatische Rückkehr zum Startpunkt ermöglicht. Im OSD werden Geschwindigkeit, Entfernung und Richtung zum Startpunkt angezeigt. Vorinstalliert ist auch der Summer Flywoo Finder mit eigenem Akku — er beginnt zu piepen und zu blinken, auch wenn bei einem Absturz der Hauptakku abgetrennt wird, und hält mehrere Stunden Betrieb durch.

Die digitale Bildübertragung übernimmt die DJI O4 Wide Air Unit. Es handelt sich um eine originale DJI O4-Einheit mit anderer Linse — statt 117,6° bietet sie 159° FOV. Der 1/2" CMOS-Sensor zeichnet bis zu 4K/60 fps in den 23 GB internen Speicher auf, eine solche Aufnahme ersetzt eine externe HD-Kamera; einen microSD-Kartenslot hat die Einheit nicht. Zum Headset wird das Bild in 1080 p/100 fps mit einer Datenrate von bis zu 60 Mbps übertragen, im Racemode sinkt die Latenz auf bis zu 20 ms. Die Übertragung unterstützt Canvas mode für klassisches OSD aus der Steuerungseinheit.

Die Videoeinheit ist für die Verwendung mit DJI Goggles 3 oder DJI Goggles N3 und DJI Controller 3 vorgesehen. Die Einheit kann auch mit DJI Goggles 2 oder DJI Integra und DJI Controller 2 verwendet werden. In diesem Fall steht der Racemode jedoch nicht zur Verfügung und die maximale Bitrate ist auf 50 Mbps begrenzt.

CLI und Firmware

Wichtiger Hinweis: Die DJI O4-Kamera verwendet eine neue Generation von Gyroskopen, die empfindlicher auf Vibrationen reagieren. Dies kann die einwandfreie Funktion der Stabilisierung RockSteady und Gyroflow beeinträchtigen.
