Flywoo Firefly16 Nano Baby V3 Analog - 1S ELRS

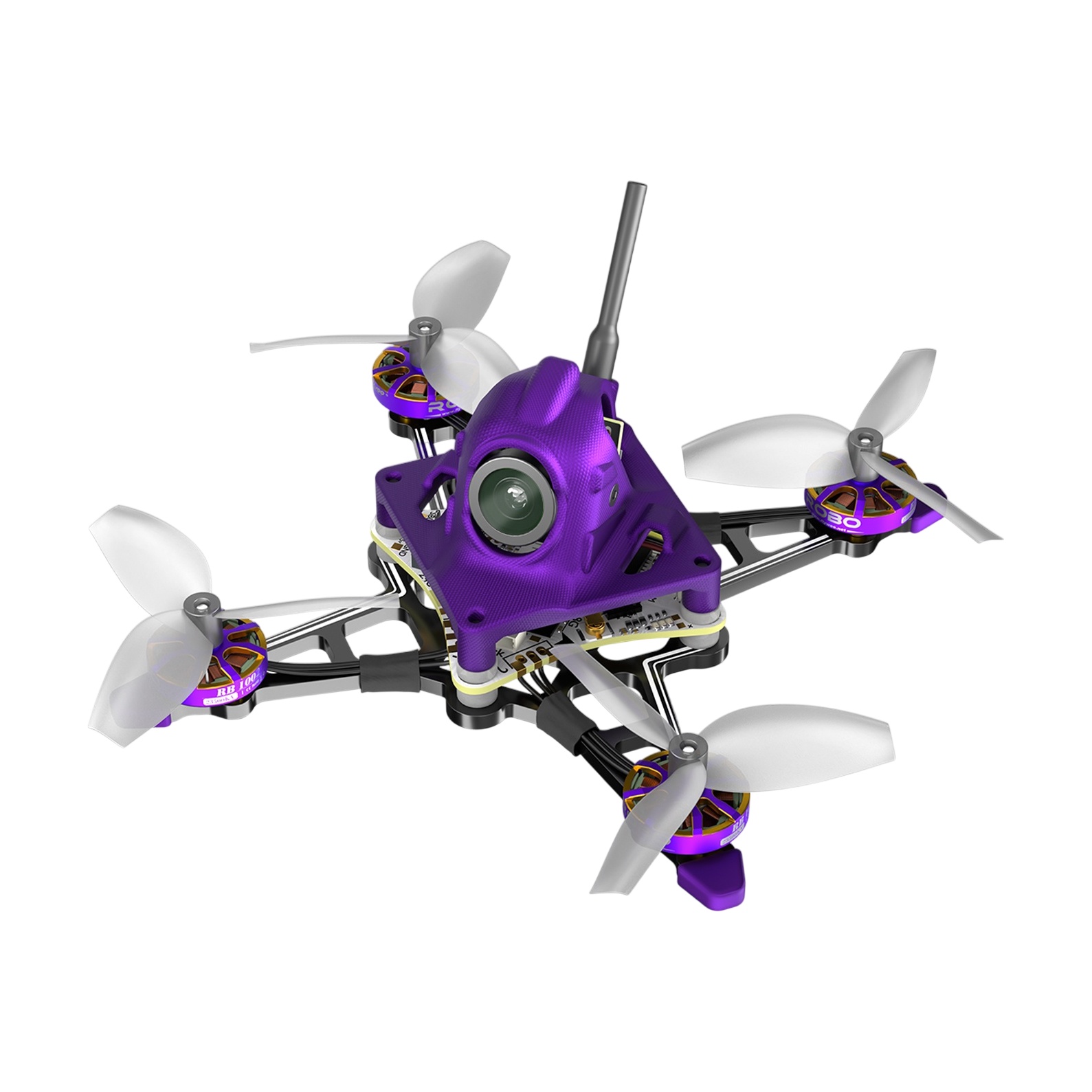

Flywoo Firefly16 1S Nano Baby V3 Analog ist eine ultraleichte toothpick-Drohne für 1S-Akkus mit analoger Bildübertragung, geeignet für Flüge im Garten, im Park und auch in größeren Hallen. Sie verwendet Propeller der Größe 1,6" (40mm) und ist dank des Gewichts von ca. 27g ohne Akku relativ sicher zu fliegen. Im Lieferumfang sind abnehmbare Propellerschützer enthalten, mit denen die Drohne optional für Flüge in Innenräumen ergänzt werden kann.

Firefly16 ist die kleinere und agilere der beiden Nano Baby V3. Gegenüber der Firefly18-Version verwendet sie drei-blättrige 40mm-Propeller und schnellere ROBO 1002 23500Kv-Motoren, während die Firefly18 auf zweiblättrige 45mm-Propeller und langsamere 19800Kv-Motoren mit längerer Flugzeit setzt. Grundlage der Konstruktion ist eine 2mm starke unibody-Kohlefaserplatte, der Rahmen selbst wiegt 7,9g. Die Motoren sind über JST1.25-Stecker angeschlossen, sodass ihr Austausch kein Löten erfordert. Die Propeller werden auf eine 1,5mm-Welle aufgedrückt und nicht mit Schrauben gesichert. Der Akku wird in einem TPU-Halter befestigt, der je nach verwendeter Kapazität gewechselt wird — im Lieferumfang sind Halter für 450mAh- und 750mAh-Zellen enthalten.

Für den Flug sorgt das AIO-Board GOKU F405 ERVT 1S 5A 400mW ELRS, das Flight Controller, Regler, Videosender, OSD und RC-Empfänger integriert. Der Flight Controller nutzt den STM32F405-Prozessor und das ICM42688-P-Gyro mit 4kHz Sampling. Die Regler liefern dauerhaft 5A und verwenden die Bluejay-Firmware. Das Board hat weder Barometer noch integrierten Speicher für Blackbox.

Die Bildübertragung ist analog. Die Kamera Flywoo 1S Nano Camera V3 verwendet einen 1/3"-CMOS-Sensor mit einer Auflösung von 1200TVL, einem Seitenverhältnis von 4:3 und einem 1,8mm F2.5-Objektiv. Es kann zwischen NTSC und PAL umgeschaltet werden, sie bietet globales WDR und eine Mindestbeleuchtung von 0,001 Lux. Der in das Board integrierte Videosender bietet 40 Kanäle im 5,8GHz-Band und eine Leistung in Stufen von 25/50/100/200/400mW einschließlich 0mW-Modus; eingestellt wird er über das IRC-Tramp-Protokoll direkt aus dem OSD. Das RC-Signal empfängt der integrierte ELRS-Empfänger Flywoo EL24E auf 2,4GHz. ExpressLRS ist ein fortschrittliches Open-Source-RC-System mit großer Reichweite, geringer Latenz und hoher Aktualisierungsrate.

Empfohlen werden 1S-Akkus mit 450-750mAh LiPo (HV) und A30-Stecker. Akkus sind nicht im Lieferumfang enthalten.
