Flywoo Firefly18 Nano Baby V3 O4 Wide - 1S ELRS

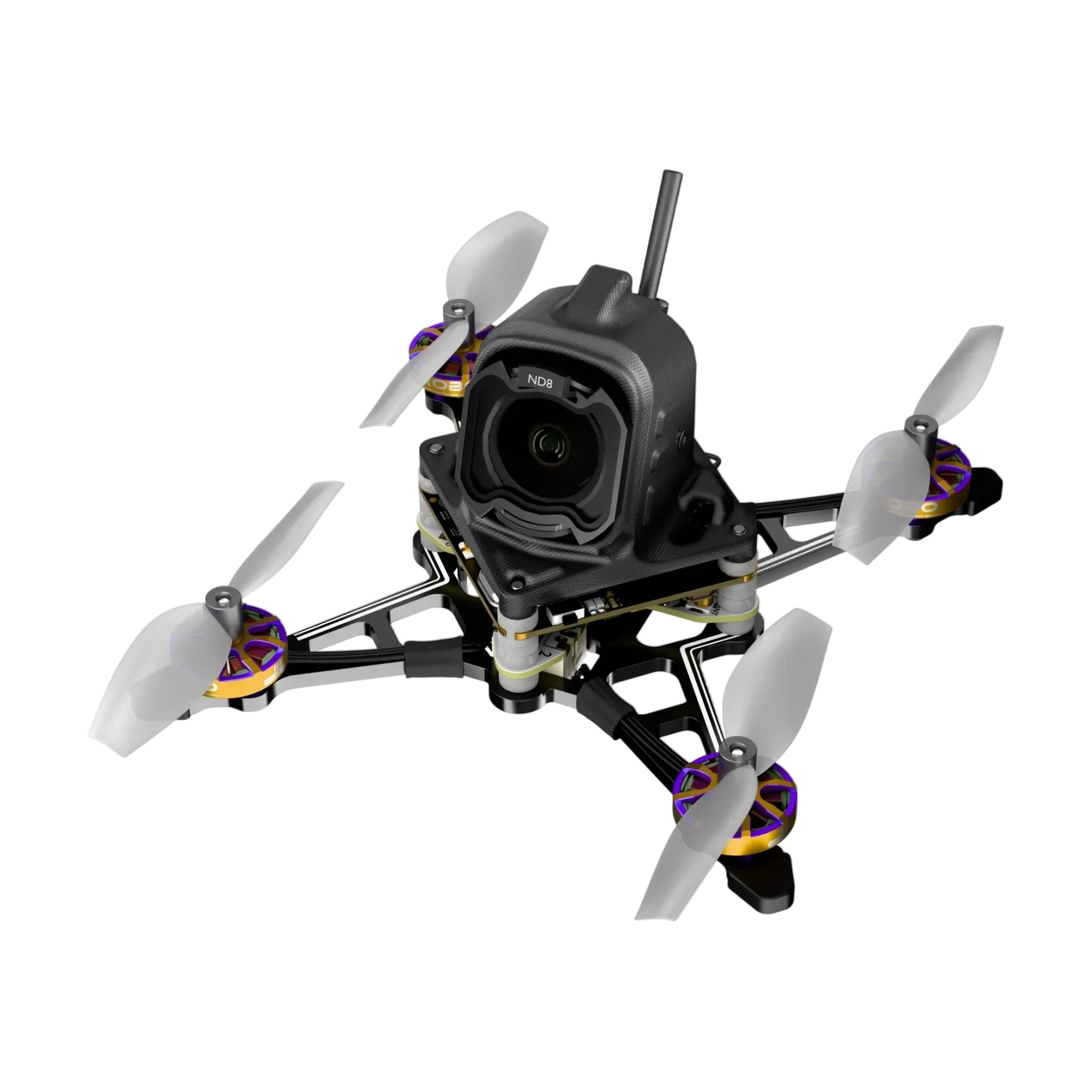

Flywoo Firefly18 1S Nano Baby V3 O4 Wide ist ein ultraleichter 1,8" Toothpick für 1S-Akkus mit digitaler Bildübertragung über die DJI O4 Wide Air Unit und eignet sich für Flüge im Garten, im Park sowie in größeren Innenräumen. Die Bezeichnung Wide bedeutet, dass die Kamera ein natives Objektiv mit 159° Sichtfeld statt der schmalen 117,6° der Standard-DJI O4 hat – es handelt sich also nicht um eine nachträglich getauschte Linse, sondern um die ab Werk breitwinklige Version direkt von DJI. Dank eines Gewichts von etwa 39g und den mitgelieferten Propellerschützern ist das Fliegen damit auch in der Nähe von Menschen relativ sicher.

Die Basis bildet der Rahmen Firefly18 1S Nano Baby V3 mit einem 2mm-Carbon-Deck und einem Gewicht von 8g. Die Kamera sitzt in einem eigenen 18mm-Gehäuse von Flywoo, das die sonst freiliegende Rückseite der Kameraplatine abdeckt und das Koaxialkabel fixiert — dieses ist bei der O4 Wide die häufigste Schadstelle bei Abstürzen. Die Videoeinheit und die Kamera werden von einer TPU-Canopy geschützt, die zugleich Vibrationen dämpft. Die Akkuhalterung ist austauschbar, und im Lieferumfang sind drei Größen für Packs mit 450, 750 und 1000mAh enthalten. Die Motoren sind über Steckverbinder angeschlossen, sodass ihr Austausch kein Löten erfordert.

Die Steuerung übernimmt die AIO-Platine GOKU F405 HD 1S 5A ELRS AIO V2.0 mit einem Gewicht von nur 2,6g, die in Kreuzform Flugsteuerung, ESCs, ELRS-Empfänger und einen BEC zur Versorgung der Videoeinheit integriert. Sie basiert auf dem STM32F405-Prozessor mit BMI270-Gyro, SPL06-Barometer zur Höhenmessung und 8MB Speicher für Blackbox. Die ESCs schaffen bis zu 5A und verwenden die Firmware Bluejay. Der integrierte Flywoo 1S O4 5V BEC liefert bis zu 3A und hält die DJI-Einheit auch bei einem Spannungsabfall der Zelle auf bis zu 2,6V versorgt, was bei 1S-Drohnen mit O4 entscheidend ist. Für den Antrieb sorgen die ROBO 1002 19800Kv-Motoren mit Doppellager für geringere Geräusche und Vibrationen, kombiniert mit den zweiblättrigen HQ 45mmx2-Propellern.

Für die Bildübertragung sorgt die DJI O4 Wide Air Unit mit einem 1/2" CMOS-Sensor. Sie ermöglicht Aufnahmen in bis zu 4K/60fps auf dem 23GB-integrierten Speicher, sodass keine externe HD-Kamera mitgeführt werden muss; microSD-Karten werden von der Einheit nicht unterstützt. Das FPV-Bild läuft in 1080p bei 100fps mit einer Datenrate von bis zu 60Mbps. Für Rennpiloten steht der Racemode mit einer Latenz ab 20ms zur Verfügung, die Übertragung unterstützt Canvas mode für klassisches OSD aus dem Flight Controller. Eine Bildstabilisierung ist mit DJI RockSteady oder Gyroflow möglich.

Die Einheit ist für die Verwendung mit DJI Goggles 3 oder DJI Goggles N3 und DJI Controller 3 vorgesehen. Sie kann auch mit DJI Goggles 2 oder DJI Integra und DJI Controller 2 verwendet werden. In diesem Fall steht der Racemode jedoch nicht zur Verfügung und die maximale Bitrate ist auf 50Mbps begrenzt.

Empfohlene Akkus sind 1S mit 450-1000mAh und A30-Stecker. Akkus sind nicht im Lieferumfang enthalten.

CLI a firmware

3D Model

Wichtiger Hinweis: Die DJI O4-Kamera verwendet eine neue Generation von Gyroskopen, die empfindlicher auf Vibrationen reagieren. Dies kann die ordnungsgemäße Funktion der Stabilisierung RockSteady und Gyroflow beeinträchtigen.
