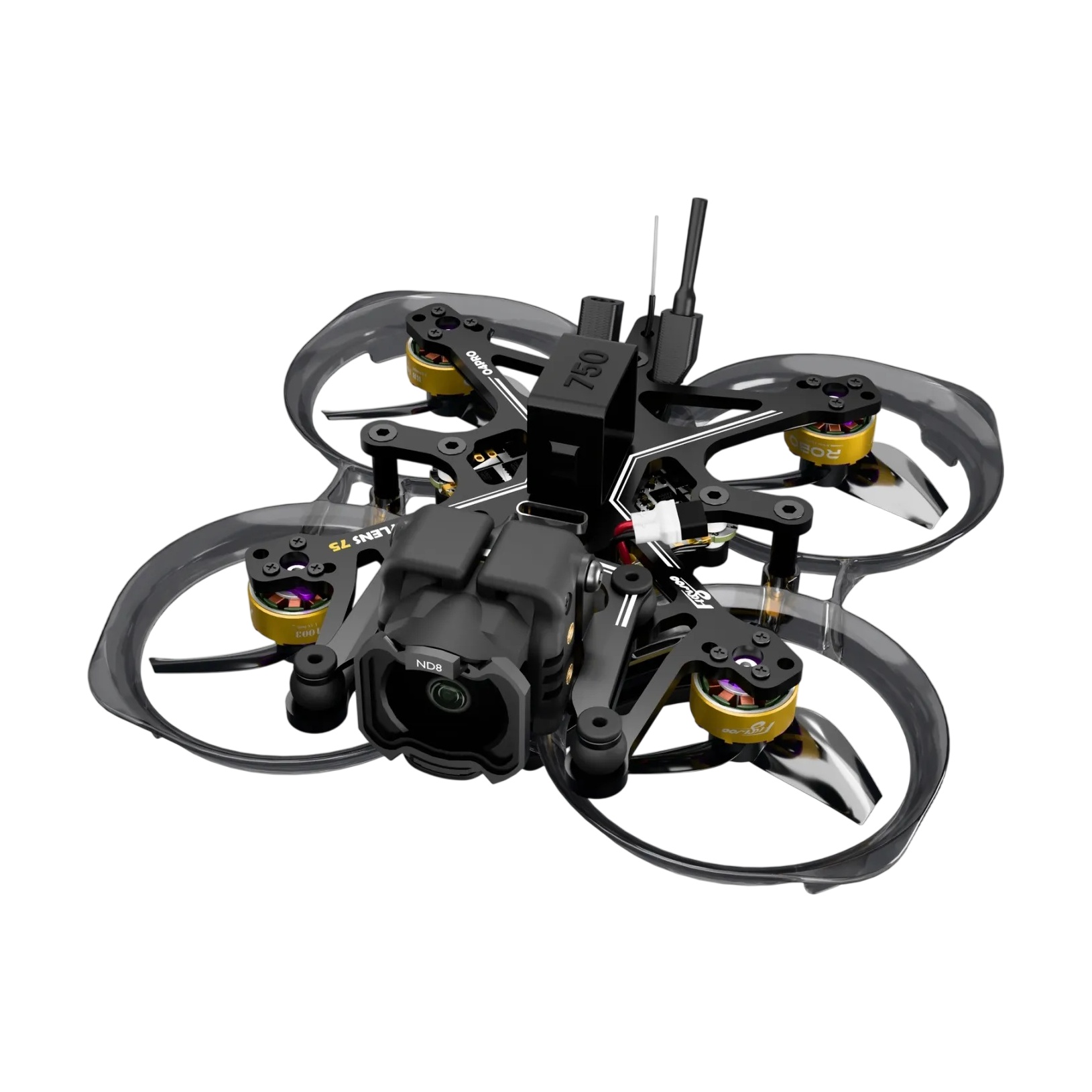

Flywoo Flylens 75 O4 Wide - 2S ELRS

Flywoo Flylens 75 O4 Wide ist ein leichter 1,6" Cinewhoop mit digitaler Bildübertragung DJI O4 Wide, geeignet für cineastisches Fliegen in Innenräumen und ruhige Flüge im Freien. Dank geschützter Propeller und des geringen Gewichts von 64,2 g ohne Akku ist das Fliegen damit relativ sicher auch zu Hause oder in der Nähe von Menschen. Selbst mit dem schwersten empfohlenen Akku bleibt das Abfluggewicht deutlich unter der Grenze von 250 g.

Den Rahmen bildet ein 2 mm Carbon-Plateau, ergänzt durch spritzgegossene Propellerschützer aus Polycarbonat. Die gesamte Konstruktion ist mit fünf Schrauben aufgebaut, sodass der Austausch beschädigter Teile schnell geht. Die Kamerahalterung ist auf drei Gummidämpfern befestigt, die die Vibrationsübertragung minimieren für ruhiges Video und einfache Stabilisierung in Gyroflow. Der Video-Transmitter ist im unteren Teil der Drohne in einem Gehäuse aus robustem PC-Material untergebracht — so ist er bei Abstürzen geschützt und zugleich besser gekühlt. Der Akkuplatz verfügt über eine Schnellbefestigung und im Lieferumfang sind drei TPU-Halterungen für den Akku (550, 750 und 1000 mAh) enthalten. Der Antrieb ist in einer Konfiguration mit umgekehrtem Schub („reverse thrust") ausgeführt, die laut Hersteller einen stabileren Flug und eine etwas längere Flugzeit bringt. Das Stromkabel endet mit einem XT30UP-Stecker mit fester Hülse, die ein Herausreißen des Kabels aus dem Akku verhindert.

Für den Flug sorgt das AIO-Board Flywoo GOKU F405 HD 1-2S 12A ELRS AIO V2. Die Steuerungseinheit basiert auf dem Prozessor STM32F405 im BGA-Gehäuse mit Gyro ICM42688-P, Barometer zur Höhenmessung und 8 MB Speicher für Blackbox. Das Board integriert außerdem 12 A-Regler mit Bluejay-Firmware und einen seriellen ELRS-Empfänger auf 2,4 GHz. Ein separater BEC 9 V/2 A versorgt die Videoeinheit und verhindert deren Ausfall bei Spannungseinbrüchen. Die Motoren sind über Steckverbinder angeschlossen, sodass ihr Austausch kein Löten erfordert. Den Antrieb übernehmen ROBO 1003 14800 Kv-Motoren in Kombination mit dreiblättrigen 1611-3-Propellern mit 40 mm Durchmesser.

Die digitale Bildübertragung übernimmt die DJI O4 Wide Air Unit. Es handelt sich um eine DJI O4-Einheit mit anderer Linse — statt 117,6° bietet sie 159° FOV, was sich gerade für enge Innenräume eignet, in denen ein schmalerer Bildwinkel nicht den gesamten Raum abdeckt. Der 1/2" CMOS-Sensor nimmt bis zu 4K/60 fps in den 23 GB internen Speicher auf; eine solche Aufnahme ersetzt eine externe HD-Kamera; einen microSD-Kartenslot hat die Einheit nicht. In die Brille wird das Bild in 1080 p/100 fps mit einer Datenrate von bis zu 60 Mbps übertragen, im Racemode sinkt die Latenz auf bis zu 20 ms. Die Übertragung unterstützt Canvas mode für klassisches OSD aus der Steuerungseinheit. Für Aufnahmen bei hellem Licht ist ein ND-Filter im Lieferumfang enthalten.

Die Videoeinheit ist für die Verwendung mit DJI Goggles 3 oder DJI Goggles N3 und DJI Controller 3 vorgesehen. Die Einheit kann auch mit DJI Goggles 2 oder DJI Integra und DJI Controller 2 verwendet werden. In diesem Fall ist der Racemode jedoch nicht verfügbar und die maximale Bitrate ist auf 50 Mbps begrenzt.

Empfohlen werden 2S-Akkus mit einer Kapazität von 550-1000 mAh und XT30-Stecker. Akkus sind nicht im Lieferumfang enthalten.

CLI a firmware

Wichtiger Hinweis: Die DJI O4 Kamera verwendet eine neue Generation von Gyroskopen, die empfindlicher auf Vibrationen reagieren. Das kann die korrekte Funktion der Stabilisierung RockSteady und Gyroflow beeinflussen.
