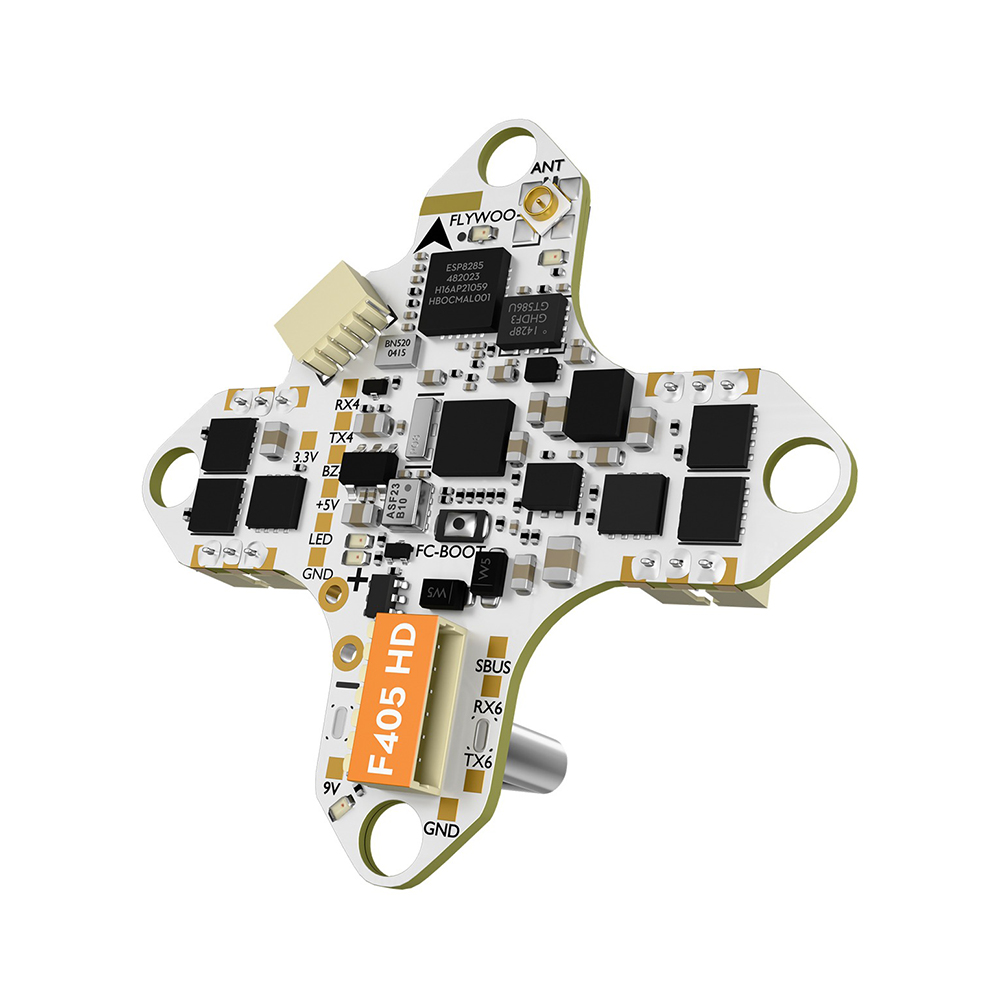

Flywoo GOKU F405 HD 1S 12A AIO (FC+ESC+ELRS RX)

Flywoo GOKU F405 AIO ist eine Platine, die Flugcontroller, Regler und ELRS-Empfänger kombiniert. Die Platine ist für Tinywhoops und kleine Toothpicks konzipiert, die mit 1S LiPo-Batterien betrieben werden und mit digitaler Videoübertragung ausgestattet sind. Sie verfügt über einen integrierten Step-up BEC für 5V und 9V für die nahtlose Stromversorgung von DJI O4, O4 Pro, Walksnail und HDZero Videoübertragern, die über einen standardmäßigen Anschluss verbunden werden. Die Einheit ist nicht mit einem OSD-Chip für analoges Video ausgestattet.

Der Flugcontroller basiert auf einem STM32F405 BGA-Prozessor, verwendet einen ICM42688P-Gyroskop und einen SPL06-Barometer zur Höhenmessung. Die integrierten Regler verwenden die Bluejay-Firmware. Sie können Ströme von bis zu 12A verarbeiten und sind für Motoren bis zur Größe 1103 geeignet. Für eine einfache Motorverbindung ist die Platine mit Anschlüssen ausgestattet. Der integrierte ELRS-Empfänger verbindet sich über UART. Eine externe Antenne verbindet sich über einen IPEX1-Anschluss.

Die Platine unterstützt sowohl die Betaflight- als auch die iNav-Firmware. Sie ist nicht mit einem Blackbox-Speicher ausgestattet, erlaubt jedoch den Anschluss eines externen UART-Loggers.

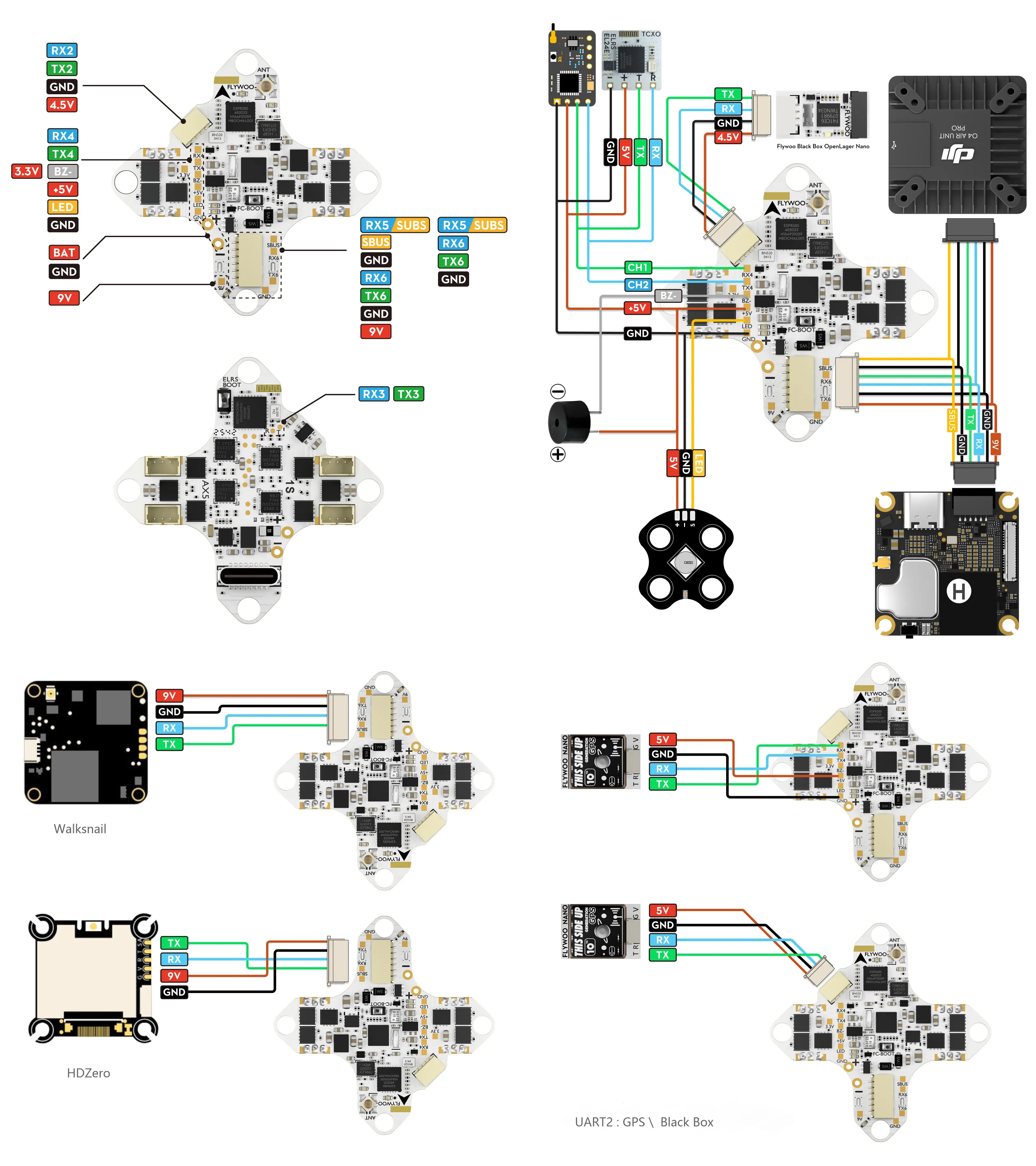

Schaltplan
