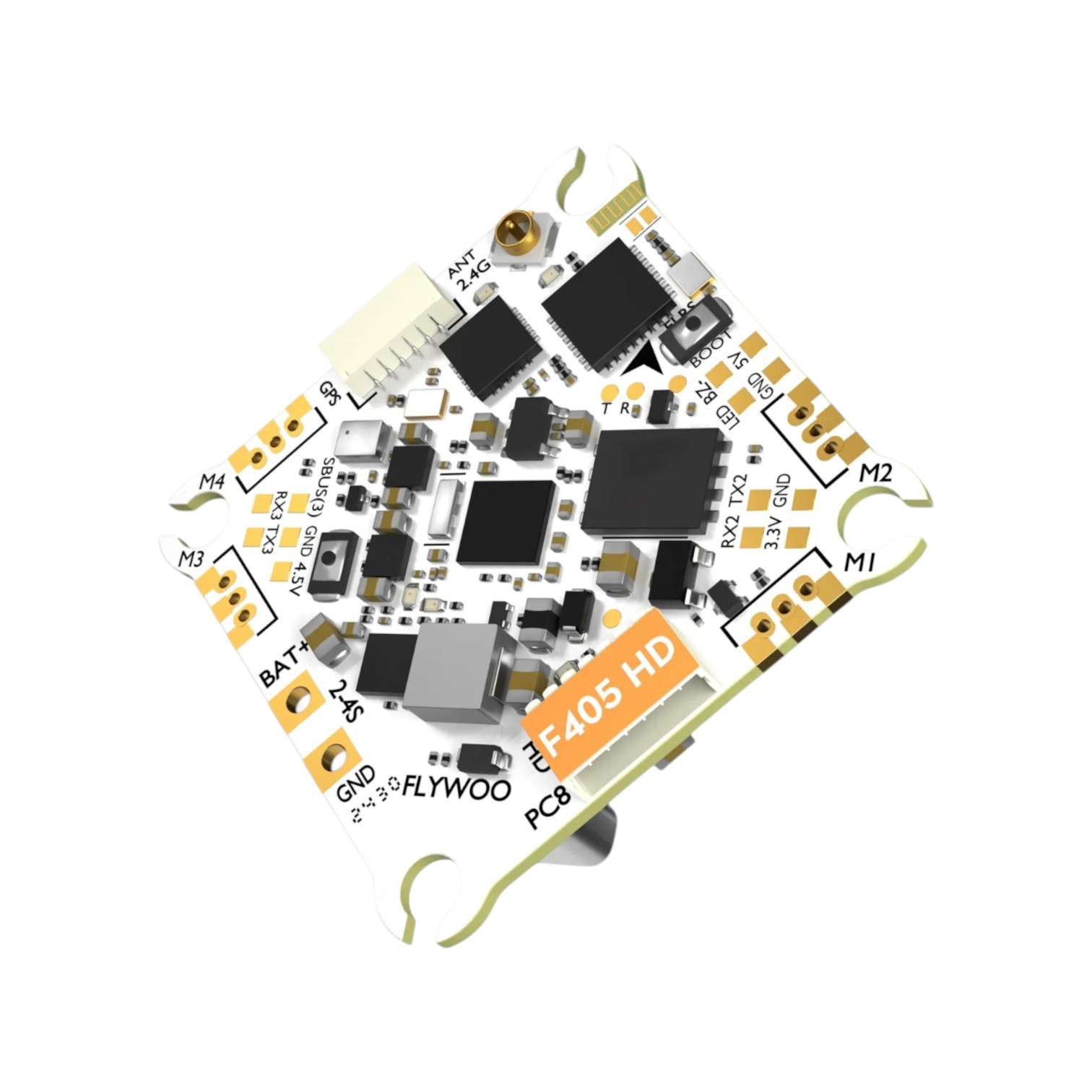

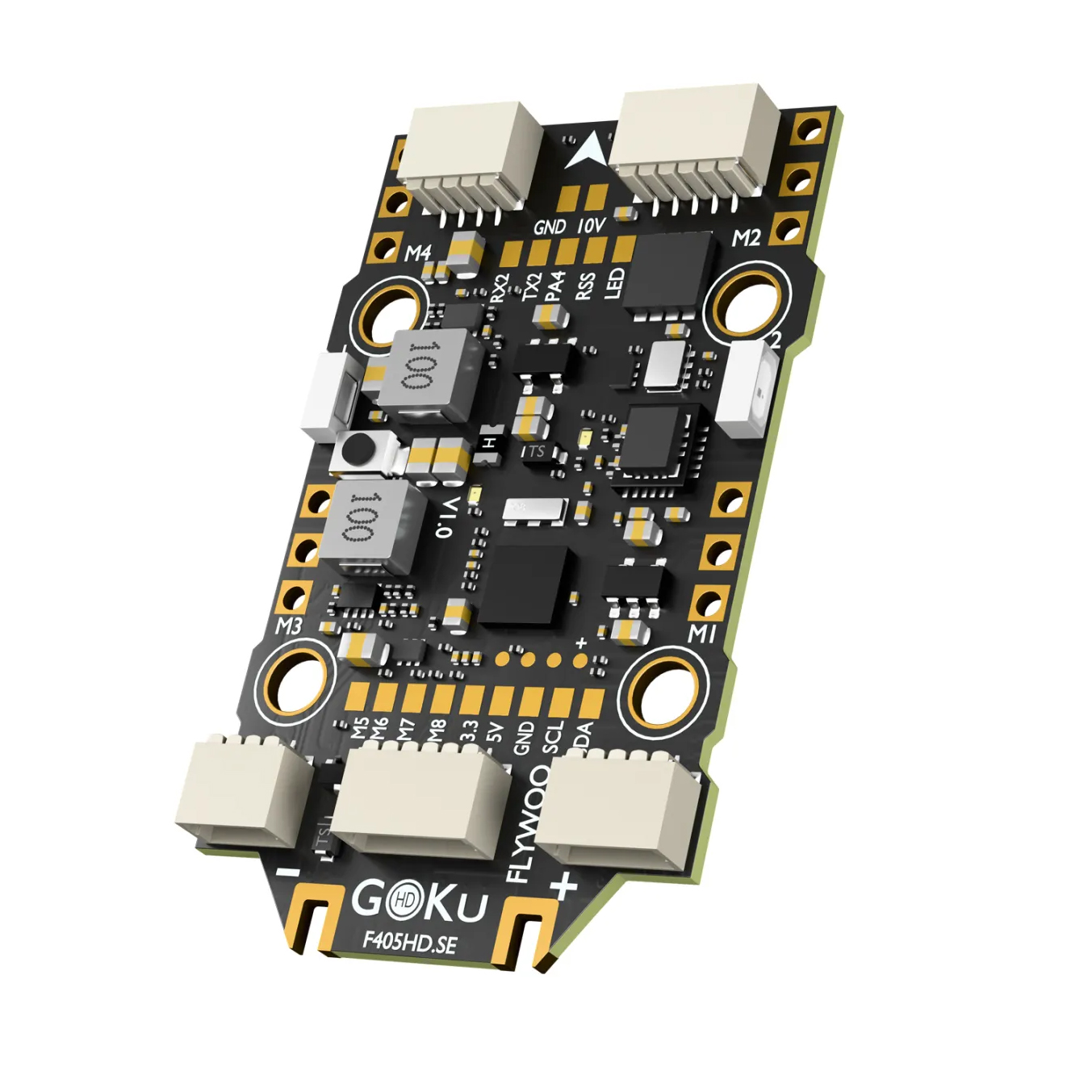

Flywoo GOKU F405 HD 20A AIO (FC+ESC+ELRS RX)

Flywoo GOKU F405 ist eine AIO-Platine, die einen Flugcontroller, einen Empfänger und ESCs in einer Einheit vereint. Sie ist geeignet für 2-3" Drohnen, die mit 2-4S Batterien betrieben werden. Sie hat kein analoges OSD und ist daher für Drohnen mit digitaler Videoübertragung geeignet.

Der Flugcontroller ist mit einem F405 Prozessor, ICM42688P Gyroskop, SPL06 Barometer zur Höhenmessung und 16MB Speicher für eine Blackbox ausgestattet. Die Platine hat einen integrierten ELRS Empfänger auf der Frequenz von 2.4GHz. Eine ELRS-Antenne kann über einen IPEX1 Anschluss angeschlossen werden. Es stehen 6 UARTs und ein I2C Bus zur Verfügung, um Peripheriegeräte anzuschließen. Ein Anschluss für GPS ist ebenfalls vorhanden. Die Stromversorgung für Peripheriegeräte beträgt 5V/2A BEC.

Es gibt auch einen Anschluss für die direkte Verbindung zu einem digitalen Video transmitter. Der Videotransmitter wird mit Batteriespannung betrieben. Die Stromversorgung für den Videotransmitter ist umschaltbar. Dies ist besonders nützlich beim Einsatz eines GPS-Moduls, da der Transmitter während des Wartens auf GPS-Satelliten ausgeschaltet werden kann, um eine unnötige Überhitzung vor dem Start zu vermeiden.

Die ESCs können Ströme von bis zu 20A pro Kanal verarbeiten und verwenden die Bluejay Firmware, die bidirektionales dshot unterstützt. Für eine einfache Motorverbindung sind JST1.25 Anschlüsse vorhanden. Die Platine enthält außerdem einen Stromsensor.

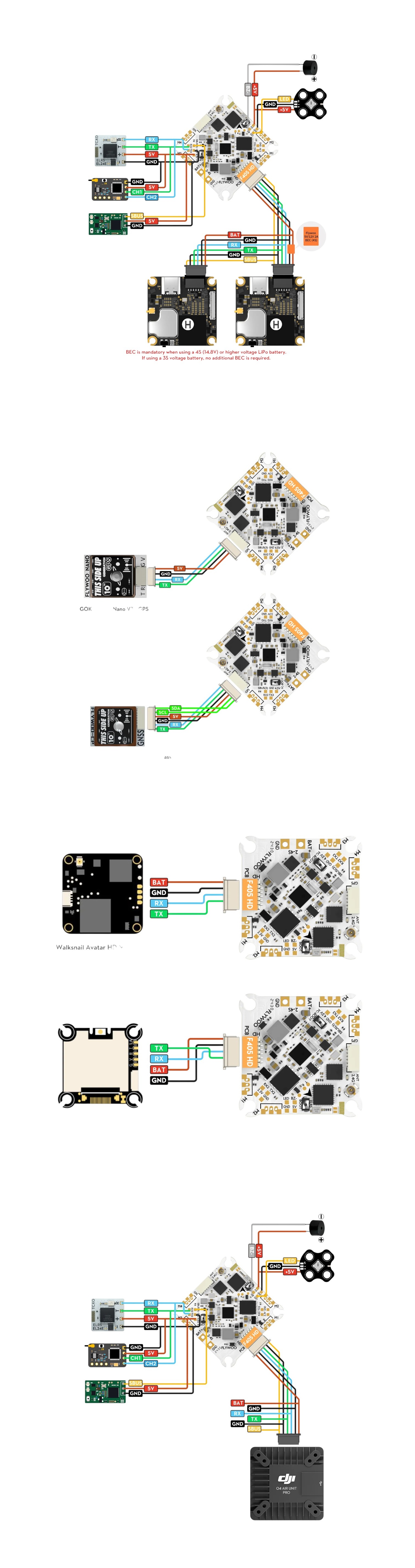

Verdrahtungsschema
