Flywoo GOKU F405 1S 5A AIO V2.0 (FC+ESC+RX) ELRS

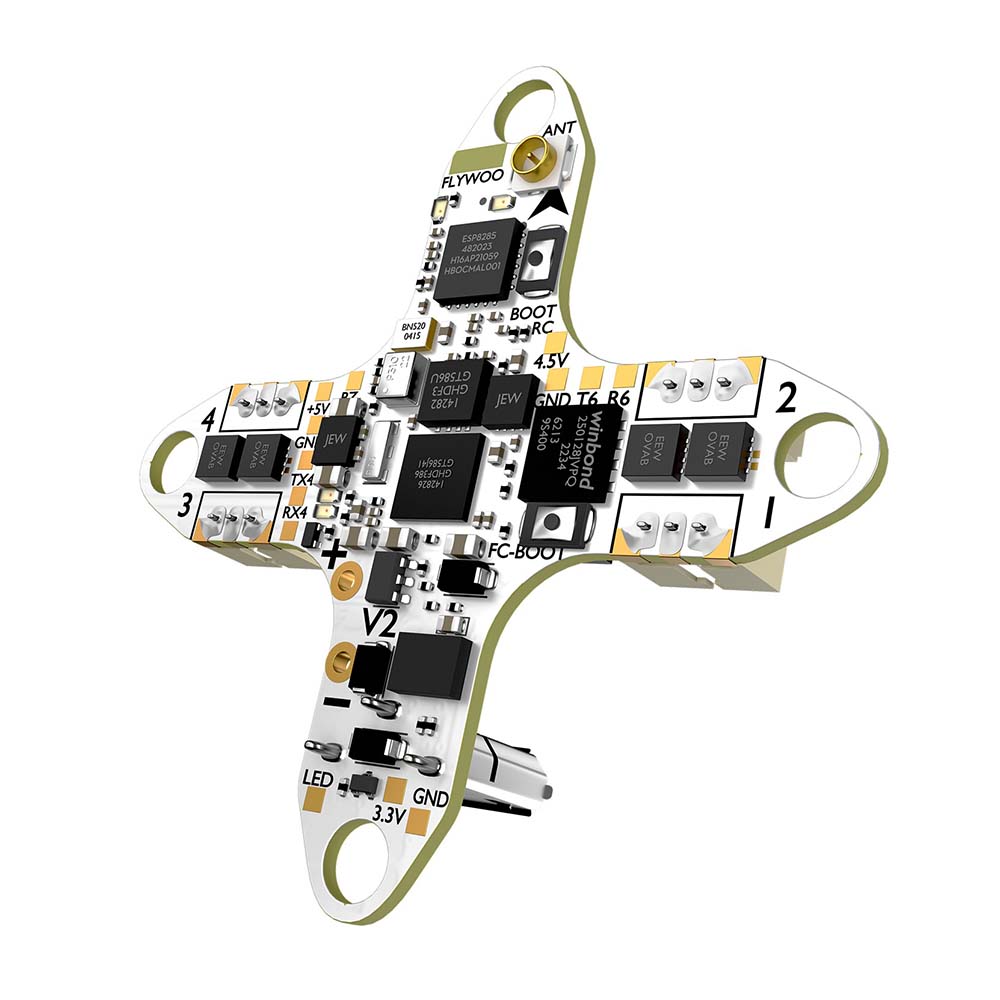

Flywoo GOKU F405 HD 1S 5A AIO V2.0 ist ein leichtes AIO-Board für 1S Tinywhoops mit digitaler Videoübertragung. Das Board kombiniert einen Flugcontroller, ESCs und einen ELRS-Empfänger. Die Einheit wiegt nur 2,6 g und ihre Kreuzform ist mit allen gängigen 1S-Rahmen kompatibel. Dank des integrierten 5V BEC-Moduls kann es die digitale Übertragung von DJI O4, HDZero oder Walksnail Avatar zuverlässig mit Strom versorgen.

Der Flugcontroller verwendet einen STM32F405-Mikroprozessor in Kombination mit einem Gyroskop ICM42688P. Er verfügt auch über 8MB Speicher für Blackbox und ein Barometer zur Höhenmessung. Die ESCs verwenden Bluejay-Firmware, verarbeiten 5A Strom und sind für Motoren 0702–0803 geeignet. Anschlüsse sind vorhanden, um eine einfache Motorverbindung zu ermöglichen.

Das Board verfügt über einen integrierten ELRS 2.4GHz-Empfänger mit einem TCXO-Osziillator. Eine externe Antenne wird über einen IPEX1-Anschluss angeschlossen.

Das Board wird über einen A30-Anschluss mit Strom versorgt. Es ist für die Verwendung mit digiitalen Videoübertragungsgeräten konzipiert und hat keinen Chip für analoges OSD.

Verdrahtungsdiagramm
