Flywoo O4 Air Unit CNC-Kühlkörper-Kit

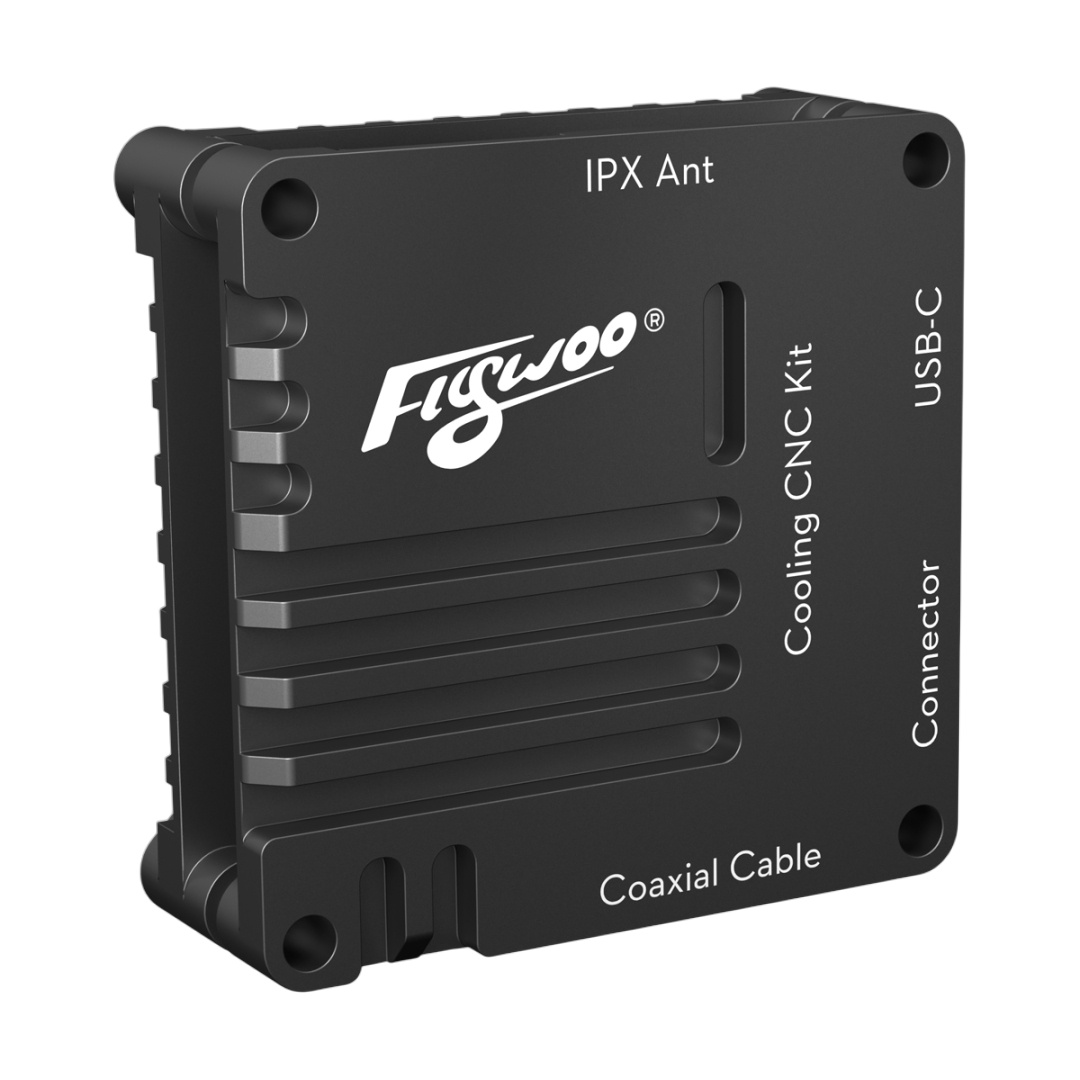

Das Flywoo O4 Air Unit CNC-Kühlkörper-Kit ist ein passiver Aluminium-Kühlkörper für das Sendemodul DJI O4 Air Unit. Es besteht aus zwei gefrästen Teilen, die die Einheit von oben und unten umschließen und Wärme von der Platine zum Kühlkörper ableiten. Beide Teile sind aus Luftfahrtaluminium 6061 gefertigt, die gesamte Baugruppe misst 29x29x10 mm und wiegt 5,1 g. Neben der Kühlung dient sie auch als mechanischer Schutz der empfindlichen Einheit bei einem Aufprall.

Die DJI O4 Air Unit verfügt ab Werk über keinen Kühlkörper und erwärmt sich ohne Luftstrom sehr schnell. Nach Überschreiten des Temperaturlimits zeigt die Einheit zunächst eine Warnung an und beendet die Aufnahme, reduziert anschließend die Datenrate und schaltet sich schließlich aus — typischerweise beim Stillstand am Boden während der Flugvorbereitung.

Das Unterteil hat in jeder Ecke zwei Bohrungen — mit einem Lochabstand von 20x20 mm sowie 25,5x25,5 mm, sodass der Kühlkörper gleichzeitig als Montageadapter zwischen beiden Standards dient. Aussparungen im Oberteil lassen den u.FL-Antennenanschluss, den USB-C-Port, den Stecker und die Durchführung des Koaxialkabels frei; die korrekte Ausrichtung wird durch die Beschriftung „Towards USB-C" auf dem Unterteil angegeben. Die Montage erfolgt mit der im Lieferumfang enthaltenen Wärmeleitpaste.

Der Kühlkörper ist für die DJI O4 Air Unit vorgesehen. Er ist nicht für die größere DJI O4 Air Unit Pro geeignet, die über einen eigenen Kühlkörper verfügt.

Air Unit und Kamera sind nicht im Lieferumfang enthalten.
