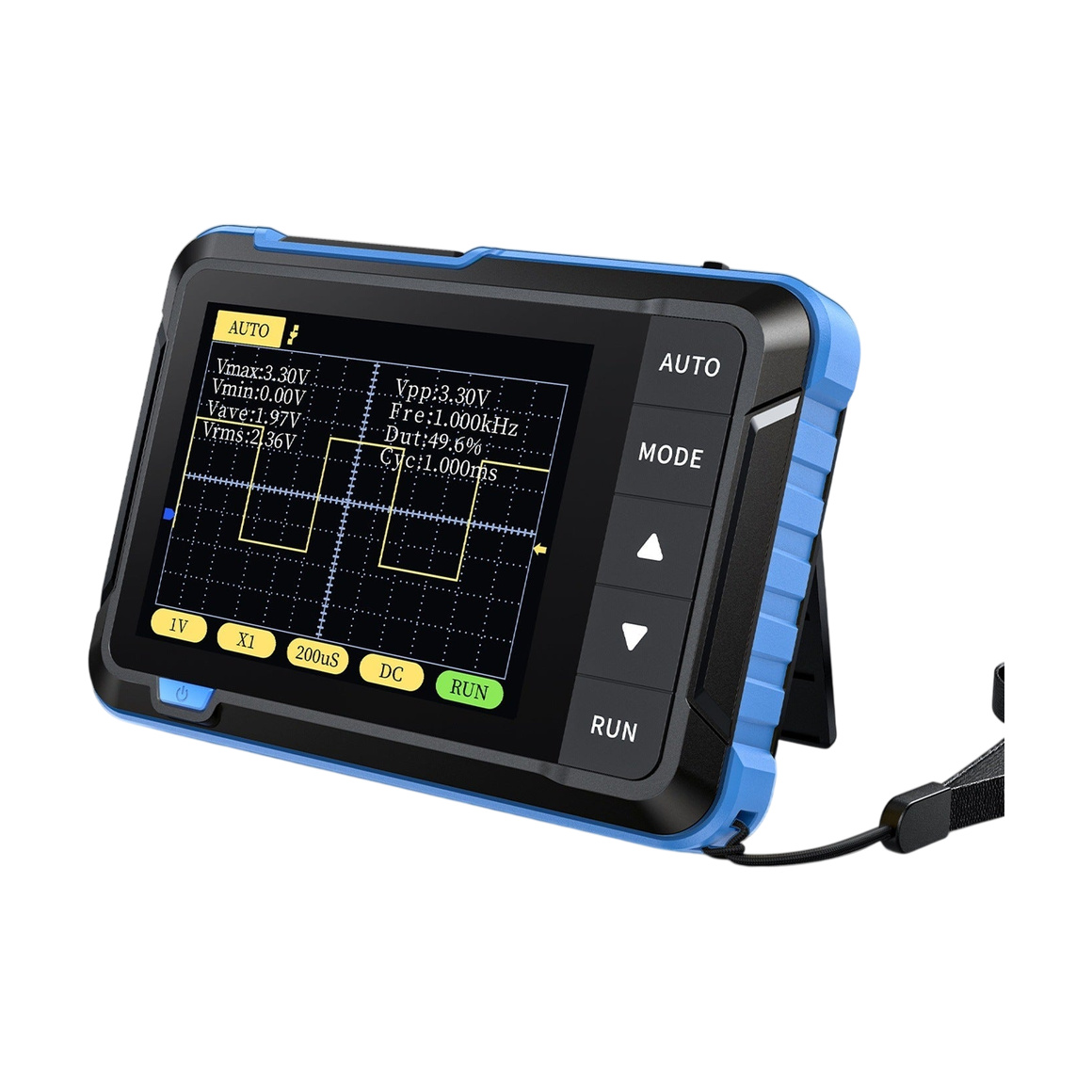

Fnirsi DSO-152 Digitales Oszilloskop

Fnirsi DSO-152 ist ein tragbares einkanaliges Digitaloszilloskop für die grundlegende Signalanalyse in der Werkstatt, bei Reparaturen und im Unterricht. Es verfügt über eine Abtastrate von 2,5MS/s und eine Bandbreite von 200kHz. Es verarbeitet somit langsamere periodische analoge sowie nichtperiodische digitale Signale, beispielsweise PWM-Signale für Servos und Regler oder Welligkeit der Versorgungsspannung. Für schnelle digitale Protokolle wie DShot reicht die Bandbreite nicht aus. Der Signalverlauf wird auf einem 2,8" Display mit einer Auflösung von 320x240 Pixeln zusammen mit berechneten Werten wie Vmax, Vmin, Vpp, Vrms, Frequenz und Tastverhältnis angezeigt.

Für schnelle Messungen dient die Taste AUTO, die automatisch den Bereich und die Zeitbasis einstellt, sodass der Signalverlauf ohne manuelle Anpassung angezeigt wird. Durch langes Drücken von AUTO wird die Nulllinie kalibriert. Die Triggerung („Trigger“) kann auf automatischen, normalen oder Einmalmodus eingestellt werden. Der Einmalmodus erfasst und hält auch einmalige Ereignisse fest. Der Eingang verfügt über umschaltbare AC- oder DC-Kopplung. Die vertikale Empfindlichkeit ist im Bereich von 10mV-10V/Teilung und die Zeitbasis von 10µs-50s/Teilung einstellbar, jeweils in 1-2-5-Schritten. Der Kalibrierungsausgang mit einem Rechtecksignal von 1kHz und einem Tastverhältnis von 50 % dient zur Überprüfung der Funktion des Oszilloskops und des Messkabels.

Die Stromversorgung erfolgt über einen integrierten Lithium-Akku mit 1000mAh, der nach vollständiger Ladung etwa 4 Stunden Betriebszeit bietet. Das Laden erfolgt über USB-C (5V/1A). Das Oszilloskop misst 99x68,3x19,5 mm und wiegt 100g.
