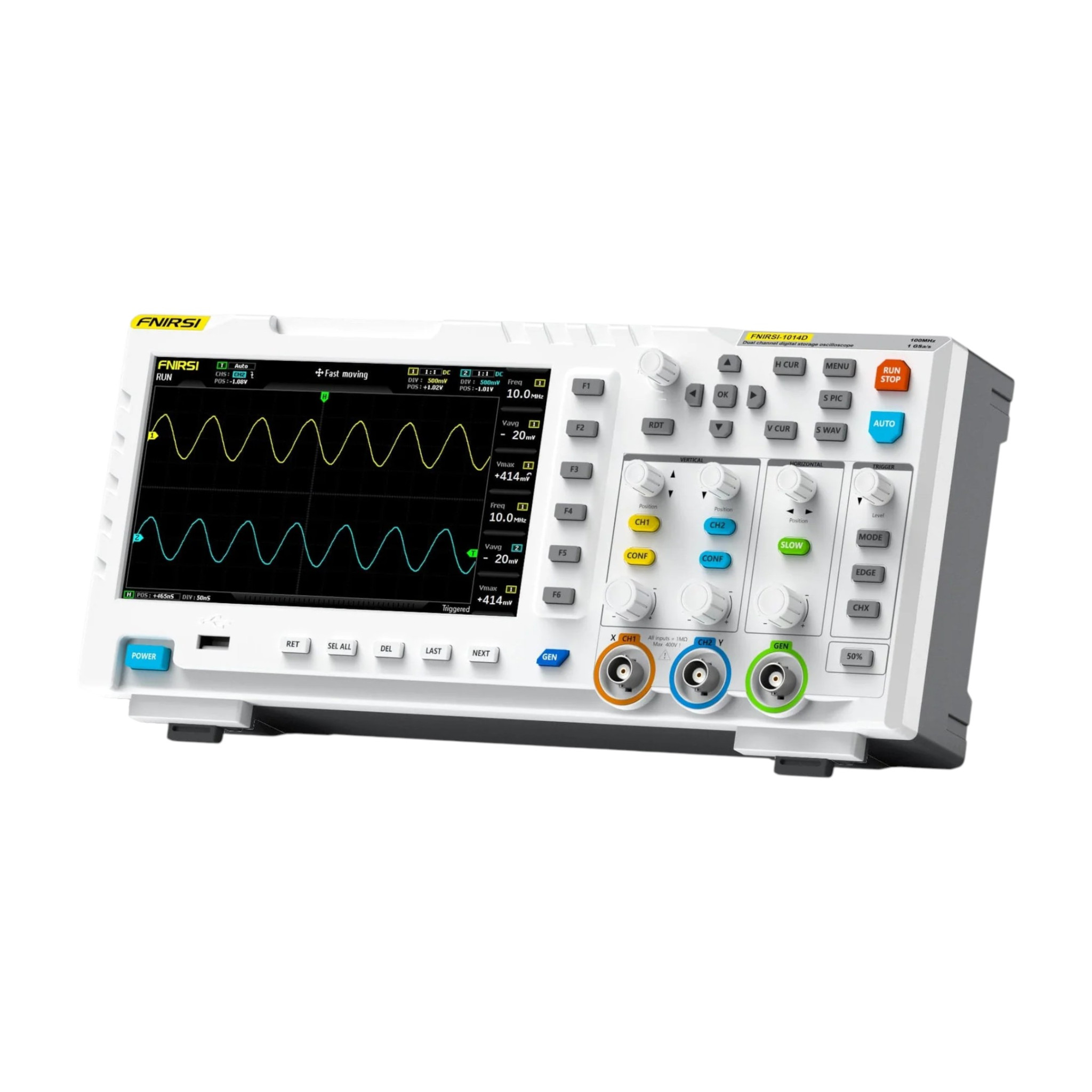

Fnirsi 1014D Plus Desktop Digital Oscilloscope

FNIRSI 1014D Plus ist ein zweikanaliges Tischoszilloskop mit integriertem DDS-Signalgenerator, geeignet für die Hobbywerkstatt, den Unterricht und allgemeine Elektronikreparaturen. Im Vergleich zur Standardversion 1014D enthält das Plus-Paket zusätzlich die Hochspannungssonde P4100 mit 100X-Dämpfung zur Messung von Spannungen bis 1000V. Zwei Geräte in einem sparen Platz auf dem Tisch. Das Oszilloskop zeigt den Signalverlauf an, und der Generator dient gleichzeitig als Quelle für Testsignale, ohne dass weitere Geräte angeschlossen werden müssen.

Das Oszilloskop arbeitet mit einer Abtastrate von 1GSa/s und einer analogen Bandbreite von 100MHz auf beiden Kanälen, die Speichertiefe beträgt 240Kbit. Die vertikale Empfindlichkeit ist von 50mV bis 500V pro Division einstellbar, die Zeitbasis von 10ns bis 50s pro Division. Langsame Bereiche in Kombination mit dem Roll-Modus ermöglichen auch das Beobachten langsamer Pegeländerungen. Die Eingänge haben eine Impedanz von 1MΩ, AC/DC-Kopplung und ein integriertes Hochspannungsschutzmodul, das bis zu 400V Dauerspannung aushält — eine versehentlich nicht umgeschaltete Sonde endet also nicht mit einem verbrannten Eingang. Das Triggern funktioniert in den Modi Auto, Normal und Single mit Auswahl der steigenden oder fallenden Flanke; die AUTO-Taste mit adaptivem Trigger (25/50/75 %) stellt die Darstellung mit einem Tastendruck ein. Verfügbar sind Cursor-Messungen, 12 automatisch gemessene Parameter (Vpp, Vrms, Frequenz, Tastverhältnis und weitere), der X-Y-Modus für Lissajous-Figuren und FFT zur Abschätzung der Oberwellenanteile des Signals.

Der integrierte DDS-Generator bietet 14 Standard-Signalformen mit fester Amplitude von 2,5Vpp und einstellbarem Tastverhältnis — Sinus bis 10MHz, die übrigen Formen bis 2MHz, alles in 1Hz-Schritten. Eine Besonderheit ist der „chopping"-Ausgang: Das Oszilloskop erfasst einen Abschnitt des gemessenen Verlaufs und der Generator spielt ihn anschließend als eigenes Signal wieder ab (bis 1MHz), es lassen sich bis zu 1000 solcher Verläufe speichern.

Die Messdaten werden im integrierten Speicher mit 1GB abgelegt — dort finden bis zu 1000 Screenshots und 1000 Datensätze von Signalverläufen Platz. Der Verlauf-Manager unterstützt das Anzeigen von Miniaturen, Vergrößern und Löschen direkt im Gerät, und nach dem Anschluss an einen Computer über USB meldet sich das Oszilloskop als Flash-Laufwerk, sodass die Bilder ohne Installation zusätzlicher Software übertragen werden können. Alles wird auf dem 7" farbigen TFT-LCD mit 800x480 Auflösung angezeigt.

Die Stromversorgung erfolgt über ein externes Netzteil 5V/2A (im Lieferumfang enthalten); das Gerät funktioniert auch mit einer Powerbank, sodass es auch fernab einer Steckdose verwendet werden kann. Ein eingebauter Akku ist nicht vorhanden. Wir empfehlen, ausschließlich mit dem mitgelieferten Netzteil oder einer separaten Powerbank zu betreiben — die Versorgung über den USB-Anschluss des getesteten Geräts kann einen Kurzschluss über die Masseschleife verursachen. Die Abmessungen betragen 310x145x70 mm, das Gewicht ca. 1,5kg; zum Neigen auf dem Tisch dienen ausklappbare Füße.

Die Standardsonden sind umschaltbar 1X/10X — in der Position 1X haben sie eine Bandbreite von 5MHz und messen bis 40V, für höhere Frequenzen und Spannungen bis 400V muss auf 10X umgeschaltet werden. Die mitgelieferte Sonde P4100 erweitert den Bereich auf bis zu 1000V und eignet sich z. B. für Schaltnetzteile oder Wandler.

Wichtiger Hinweis: Bei gleichzeitiger Verwendung beider Kanäle müssen die Masseklemmen der Sonden auf dasselbe Potenzial gelegt werden, andernfalls besteht die Gefahr, das Oszilloskop zu zerstören. An den BNC-Eingang darf niemals eine Spannung von mehr als 400V angelegt werden.
