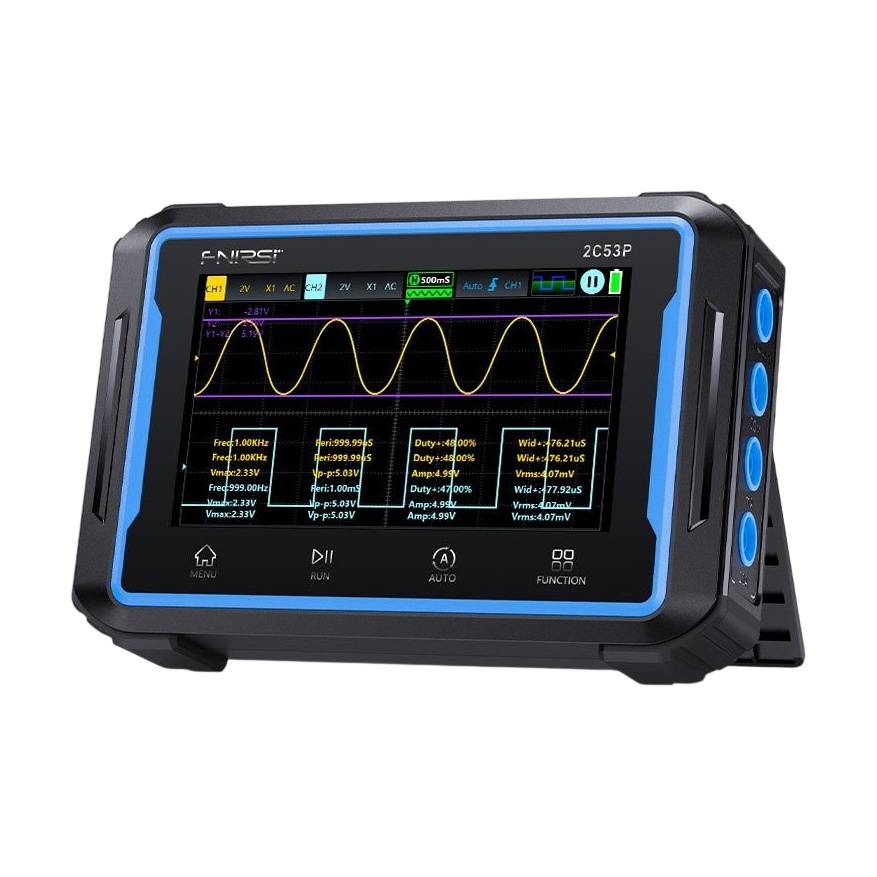

Fnirsi 2C53P 3-in-1 Digitales Oszilloskop, Multimeter und Signalgenerator

FNIRSI 2C53P ist ein kompaktes 3-in-1-Messgerät, geeignet für Diagnose, Reparaturen und Elektronikentwicklung. In einem Gehäuse kombiniert es ein Zweikanal-Oszilloskop, ein Multimeter und einen Signalgenerator, sodass es Signalverläufe anzeigt, gängige elektrische Größen misst und ein Prüfsignal erzeugt, ohne drei separate Geräte mitführen zu müssen. Der Oszilloskop-Teil basiert auf der Architektur FPGA + MCU + ADC und wird durch ein integriertes Hochspannungs-Schutzmodul ergänzt. Die Bedienung erfolgt über ein großes 4,3"-Touchdisplay, der Wechsel zwischen den Funktionen ist daher auch im Einsatz schnell.

Das Oszilloskop tastet auf beiden Kanälen mit 250MSa/s ab und bietet eine analoge Bandbreite von 50MHz. Die Zeitbasis ist von 10ns bis 10s pro Teilung einstellbar, die vertikale Empfindlichkeit von 10mV bis 10V pro Teilung bei 8-Bit-Vertikalauflösung, die Eingangsimpedanz beträgt 1MΩ. Die Speichertiefe erreicht bis zu 64kB, wodurch längere Signalabschnitte ohne Detailverlust erfasst werden können. Der Hochspannungsschutz erweitert die maximal messbare Spannung auf ±400V. Für die Signalerfassung stehen die Trigger-Modi Auto, Normal und Single mit wahlweise steigender oder fallender Flanke und einem in acht Teilungen in beide Richtungen einstellbaren Pegel zur Verfügung. Das Gerät unterstützt AC- und DC-Kopplung, einen zuschaltbaren 20MHz-Bandbreitenlimit zur Unterdrückung hochfrequenter Störungen sowie die Darstellungen Y-T, X-Y oder Scrollen. Ergänzt wird es durch acht mathematische Operationen, FFT-Analyse, Cursor-Messung X1-X2 und Y1-Y2, Persistenz 1s oder unendlich sowie die automatische Auswertung von Parametern, also Periode, Frequenz, Vpp, Maximum, Minimum, Effektiv- und Mittelwert, Amplitude, Tastverhältnis und Pulsbreite. Ein Screenshot wird als BMP in den internen 13MB-Speicher gespeichert und kann nach dem Anschluss an den Computer wie von einem herkömmlichen Flash-Laufwerk kopiert werden.

Das integrierte Multimeter mit 4½-stelliger Auflösung (19999 counts) misst Gleich- und Wechselspannung sowie -strom, Widerstand, Kapazität und Temperatur; Diodentest und akustischer Durchgangstest sind ebenfalls vorhanden. Der Automatikmodus erkennt selbstständig, ob am Eingang Spannung oder Widerstand anliegt, und schaltet den passenden Messbereich um. Spannungen lassen sich bis 1000V DC und 750V AC messen, Ströme bis 9,999A in beide Richtungen, Widerstand bis 19,999MΩ und Kapazität bis 99,99mF; der Temperaturbereich reicht von -55 bis 1300°C. Der Strom wird über zwei getrennte Buchsen gemessen, mA für kleine Ströme und 10A für große; eine Überschreitung von 1A am mA-Eingang oder 10A am 10A-Eingang brennt die Sicherung durch. Messwerte können in bis zu fünf Sätzen gespeichert und als Tabelle mit Minimum und Maximum sowie als Kurve des zeitlichen Verlaufs der Messgröße angezeigt werden. Die Temperatursonde ist nicht im Lieferumfang enthalten.

Der dritte Teil des Geräts ist ein einkanaliger DDS-Signalgenerator mit einer Frequenz von bis zu 10MHz für Sinus und bis 5MHz für andere Formen, mit 1Hz-Schritt und einer Amplitude von 0,1 bis 3,0V. Er bietet 12 Signalformen — Sinus, Rechteck, Sägezahn, Halbwelle, Vollwelle, positiver und negativer Stufensprung, Gleichsignal, exponentieller Anstieg und Abfall, Multiton und Synchronisationsimpuls — und erlaubt beim Rechtecksignal das Einstellen des Tastverhältnisses im Bereich 0-100%. Frequenz, Amplitude und Tastverhältnis werden numerisch über die Tastatur oder per Schieberegler eingegeben.

Das Display hat eine Auflösung von 480x272, eine Oberfläche aus gehärtetem Glas und wird durch vier physische Tasten für Menü, Start/Pause, automatische Messung und Funktionswechsel ergänzt. Einstellen lassen sich Helligkeit, Lautstärke, gelbes oder blaues Thema, die nach dem Einschalten gestartete Funktion sowie die automatische Abschaltung; das Menü ist in acht Sprachen verfügbar, darunter Englisch und Deutsch. Die Stromversorgung übernimmt ein integrierter 4000mAh-Lithium-Akku mit einer Laufzeit von bis zu 4 Stunden, das Laden erfolgt über USB-C (5V/2A). Das Gehäuse mit den Abmessungen 145x98x35 mm und einem Gewicht von 360g passt in eine Werkzeugtasche. Die Firmware wird durch Kopieren der Datei auf das mit dem Computer verbundene Gerät aktualisiert.

Wichtiger Hinweis: Die maximale Eingangsspannung des BNC-Anschlusses des Oszilloskops beträgt 400V. Bei gleichzeitiger Messung mit beiden Kanälen müssen die Masseklemmen beider Tastköpfe auf demselben Potenzial liegen — die Masse der Tastköpfe ist leitend mit der Gerätemasse verbunden, und der Anschluss an unterschiedliche Potenziale verursacht einen Kurzschluss. Zum Laden empfehlen wir die Verwendung eines separaten Ladegeräts; die Versorgung über den USB-Port des gerade gemessenen Geräts kann die Massewege auf der Hauptplatine kurzschließen.
