Fnirsi 2C53T 3-in-1 Digital Oscilloscope, Multimeter and Signal Generator

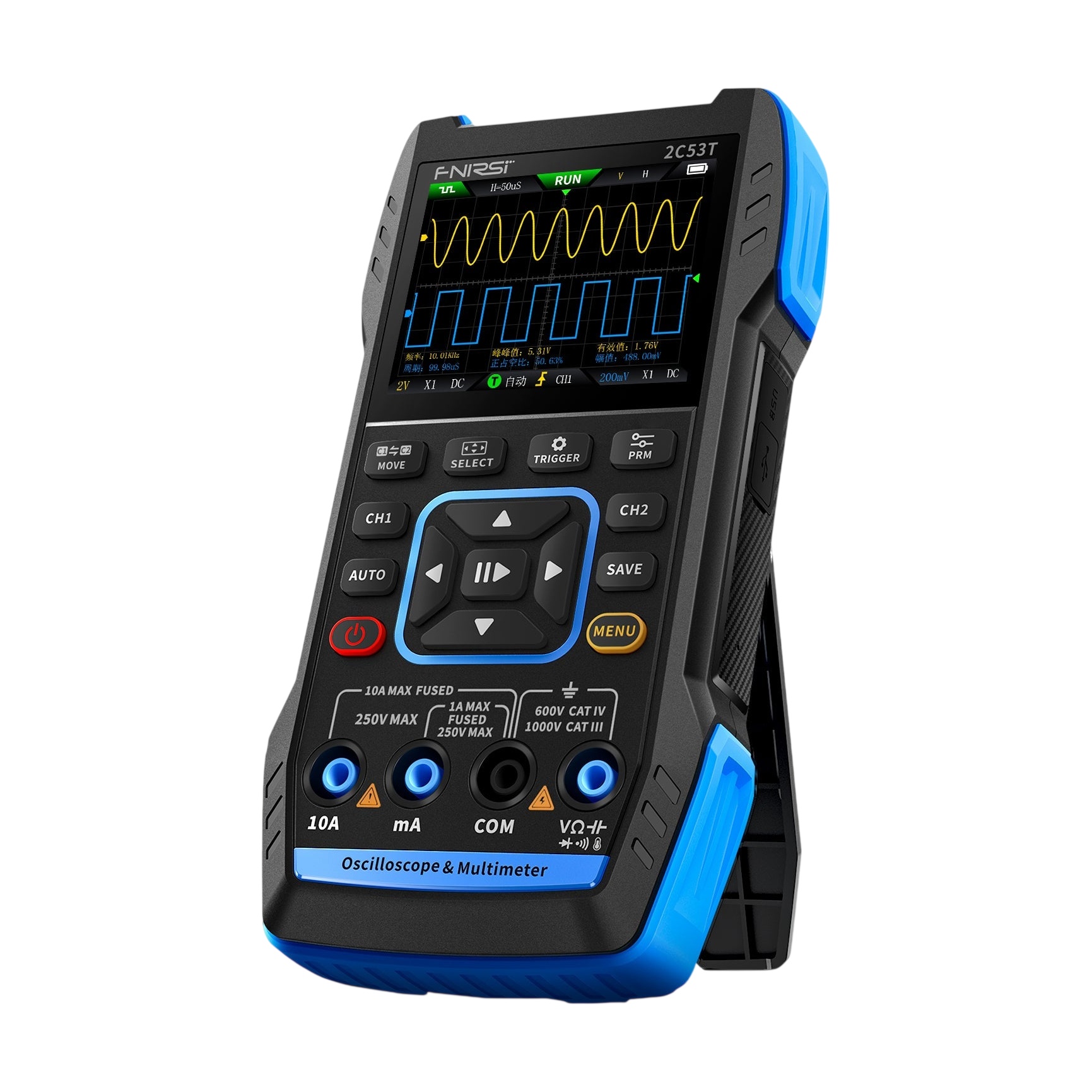

FNIRSI 2C53T ist ein kompaktes 3-in-1 Messgerät, geeignet für Diagnostik, Reparaturen und Elektronikentwicklung. In einem Gehäuse kombiniert es einen Zweikanal-Oszilloskop, ein digitales Multimeter und einen Signalgenerator, sodass es Signalverläufe anzeigen, gängige elektrische Größen messen und ein Testsiganl erzeugen kann, ohne drei separate Geräte mitführen zu müssen. Das Oszilloskop basiert auf der Architektur FPGA + MCU + ADC und verfügt über ein integriertes Hochspannungsschutzmodul; der integrierte Akku ermöglicht zudem den Betrieb auch ohne Netzanschluss.

Das Oszilloskop arbeitet mit einer Abtastrate von 250MSa/s auf zwei Kanälen mit einer analogen Bandbreite von 50MHz, unabhängig auf beiden Kanälen. Die Zeitbasis ist von 10ns bis 20s einstellbar, die vertikale Empfindlichkeit liegt im Bereich von 10mV bis 10V pro Division, die Eingangsimpedanz beträgt 1MΩ. Dank des Hochspannungsschutzes kann es Spannungen bis zu ±400V messen. Für die Signalerfassung stehen die Trigger-Modi Auto, Normal und Single mit Auswahl von steigender oder fallender Flanke zur Verfügung, das Gerät unterstützt AC- und DC-Kopplung sowie die Anzeige Y-T, Roll oder X-Y. Ergänzt wird es durch 8 grundlegende mathematische Operationen und FFT-Analyse, einstellbare Persistenz (aus/500ms/1s/unendlich) und Cursor-Messungen. Erfasste Verläufe können als Screenshot gespeichert oder für späteren Vergleich bzw. zur Dokumentation exportiert werden, eine Verbindung zum Gerät ist auch über USB-C möglich.

Das integrierte digitale Multimeter mit 4½ Stellen Auflösung (20000 counts) misst Gleich- und Wechselspannung, Strom, Widerstand, Kapazität und Temperatur; Diodentest und akustische Durchgangsprüfung fehlen ebenfalls nicht. Der Automatikmodus erkennt selbstständig, ob am Eingang Spannung oder Widerstand anliegt, und schaltet den entsprechenden Bereich um. Spannungen lassen sich bis 1000V DC und 750V AC messen, Ströme bis 9,999A in beide Richtungen, Widerstände bis 19,999MΩ und Kapazitäten bis 99,99mF; der Temperatursensor deckt den Bereich von -55 bis 1300°C ab.

Der dritte Teil des Geräts ist ein einkanaliger DDS-Signalgenerator mit einem Frequenzbereich von 1Hz bis 50KHz (Schritt 1Hz) und einer einstellbaren Amplitude von 0,1-3,0V. Er bietet 13 Wellenformen – Sinus, Rechteck, Sägezahn, Halbwelle, Vollwelle, positive und negative Stufenform, exponentielles An- und Absteigen, Puls, Multiton, Sinc-Puls und Lorentz-Rauschen – und dient als Quelle für Testsignale, ohne dass weitere Geräte angeschlossen werden müssen.

Die Bedienung erfolgt über ein 2,8" Farbdisplay mit einer Auflösung von 320x240 in Kombination mit physischen Tasten. Die Stromversorgung übernimmt ein integrierter 3000mAh Lithium-Akku mit einer Laufzeit von bis zu 6 Stunden, geladen wird über den Anschluss USB-C (5V/1A). Das kompakte Gehäuse mit den Maßen 167x89x35mm und einem Gewicht von 300g passt bequem in eine Werkzeugtasche.
