Fnirsi FNAC-28 USB-Lade-Tester

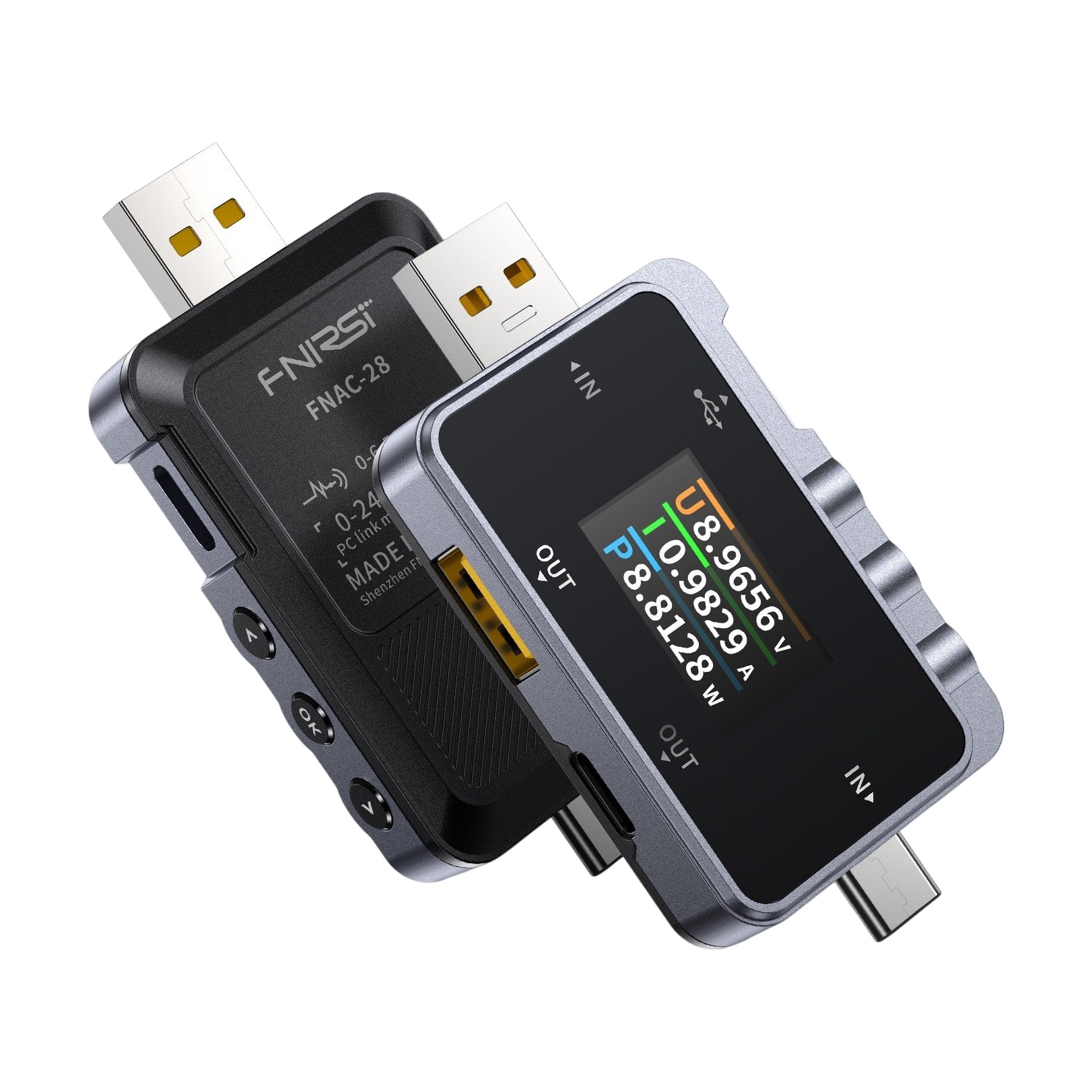

FNIRSI FNAC-28 ist ein kompakter USB-Tester zur Messung von Spannung, Strom und Leistung an USB-A- und USB-C-Anschlüssen, ergänzt um einen Trigger für Schnellladeprotokolle. Er eignet sich zur Prüfung von Ladegeräten, Powerbanks und USB-Kabeln sowie zur Messung der Ladeleistung von Smartphones und anderen Geräten. Die Eingangsstecker in Stecker-Ausführung (USB-A und USB-C) werden direkt ohne zusätzlichen Adapter an das Ladegerät angeschlossen, die Ausgangsports USB-A und USB-C sind bidirektional, und die Stromrichtung wird durch einen Pfeil auf dem Display angezeigt — bei einer Powerbank lässt sich so Ein- und Ausgang messen.

Der Tester misst Spannung im Bereich 4-24V, Strom 0-6,5A und Leistung bis 156W, jeweils mit einer Auflösung von 0,001 Einheiten. Für die Genauigkeit sorgt ein externer 16bit ADC-Wandler. Neben den Momentanwerten zeigt er Temperatur, Spannung der Datenleitungen D+/D- und Lade-Statistiken — Zeit, Kapazität (Ah) und Energie (Wh) — in 5 unabhängigen Datengruppen an. Spannungs- und Stromverläufe werden als Kurven mit einer Zeitbasis von 0,1-5s/Teil dargestellt; separate Seiten zeigen den Verlauf der Datenleitungen und die VBUS-Spannungswelligkeit mit einer Basis von 10-200µs/Teil, was hilft, eine minderwertige Quelle zu erkennen.

Die Schnellladefunktion kann automatisch die von dem Ladegerät unterstützten Protokolle erkennen und die Protokolle QC2.0 (5/9/12/20V), QC3.0 (3,4-20V in 0,2V-Schritten), FCP, SCP, AFC, VOOC/WARP und SVOOC 1.0/2.0 triggern (eine bestimmte Spannung anfordern). Das Protokoll USB-PD unterstützt der Tester nicht — mit einem PD-Ladegerät arbeitet er nur als normales Messgerät, erkennt jedoch weder die PD-Kommunikation noch triggert er sie.

Im Bereich Toolbox bietet er die Messung des Innenwiderstands von Kabeln (vergleichende Methode mit Referenzmessung), die Erkennung eines DASH-Kabels mit Auslesen des e-marker-Chips sowie die Modi Soft DASH und Soft Apple 2.4A, der die Datenleitungen auf 2,7V setzt, um ältere Apple-Geräte mit 2,4A vollständig zu laden. Über einen separaten USB-C-Port wird der Tester mit dem Computer verbunden — die PC-Software zeichnet Messverläufe auf und exportiert sie und dient auch zum Firmware-Update. Alles wird auf einem 1,06" Farb-TFT-Display mit weiten Betrachtungswinkeln angezeigt. Das Menü ist auf Englisch. Das Kunststoffgehäuse misst 73x36x12 mm und wiegt nur 21g.

Wichtiger Hinweis: Nach dem Triggern eines Schnellladeprotokolls liegt die gewählte Spannung am Ausgang des Testers an — ein angeschlossenes Gerät, das die höhere Spannung nicht verträgt, kann irreparabel beschädigt werden. An die Monitor-Ports darf keine Spannung über 24V angelegt werden, an den PC-Port nicht über 16V.
