Fnirsi FNB-C2 USB-Lade- und Ladeprotokoll-Tester

FNIRSI FNB-C2 ist ein USB-C-Tester und Trigger für Schnellladeprotokolle, geeignet zur Diagnose von Ladegeräten, Kabeln und Powerbanks. Er wird zwischen Quelle und Verbraucher geschaltet und zeigt in Echtzeit Spannung, Strom, Leistung und das ausgehandelte Ladeprotokoll an. Dank Unterstützung für PD3.1 EPR deckt er den Bereich 4-50V und 0-6,5A ab, also Leistungen bis zu 240W. Damit kommt er auch mit leistungsstarken Notebook-Ladegeräten zurecht. Er eignet sich zur schnellen Prüfung, welches Protokoll zwischen Ladegerät und Gerät tatsächlich ausgehandelt wurde und wie viel Leistung real fließt, zum Beispiel beim Laden von FPV-Brillen, Funksendern oder Powerbanks.

Die Messung übernimmt ein externer 20bit ADC mit Anzeige auf 7 gültigen Stellen — die Auflösung beträgt 0,000001V/A/W, die Genauigkeit ±0,02 % vom Wert bei Spannung und ±0,05 % bei Strom und Leistung. Neben der Haupt-VBUS-Schiene misst er auch die Spannung an den Datenleitungen D+/D- und den Pins CC1/CC2 und überwacht die eigene Betriebstemperatur mit 1°C Auflösung, was sich bei längerem Betrieb unter hoher Leistung eignet.

Die automatische Erkennung erkennt die Protokolle PD2.0/PD3.0/PD3.1 (einschließlich PPS und EPR), QC2.0/3.0/4/5, UFCS, Samsung AFC, Huawei FCP/SCP, OPPO VOOC/SVOOC1.0/2.0 und VIVO VFCP; einzelne Protokolle können auch manuell ausgelöst werden („trigger"). Die Funktion PD monitor erfasst PD-Kommunikationspakete zwischen Ladegerät und Gerät und hilft so zu erkennen, warum Schnellladen nicht ausgehandelt wird. Der Wandler QC auf PD ermöglicht zusätzlich das Laden von QC-Geräten an einem PD-Ladegerät.

Der Tester liest den E-Marker-Chip des USB-C-Kabels aus — Typ, Leistung, Länge, Übertragungsgeschwindigkeit und Version bei 3A/5A/50V/EPR-Kabeln sowie Thunderbolt TBT3/TBT4. So lässt sich leicht prüfen, ob das Kabel die angegebene Leistung wirklich unterstützt. Das Kabel kann auch simuliert werden (ohne E-Marker 60W, 20V/5A 100W oder 50V/5A 240W EPR), wodurch sich das Verhalten des Ladegeräts mit verschiedenen Kabeltypen ohne physischen Kabelwechsel testen lässt.

Die Qualität der Quelle bewertet die Zweimodus-Analyse der Signalverläufe: langsames Zeichnen von Spannung, Strom und D+/D- mit einer Abtastrate von 2Sa/s-1kSa/s sowie schnelle Ripple-Messung mit AC-Kopplung und einer Abtastrate von 20kSa/s-2MSa/s. Der Verlauf der VBUS-Spannung kann in Echtzeit mit einer einstellbaren Frequenz von 20kHz bis 2MHz verfolgt werden.

Es stehen 10 Statistikgruppen für Kapazität (Ah), Energie (Wh) und Zeit zur Verfügung; aus den Messdaten berechnet der Tester die Batteriekapazität mit einstellbarer Zellspannung 3,0-5,0V und einem Umwandlungswirkungsgrad von 80-100 %. Die Aufzeichnung von Spannungs- und Stromkurven läuft bis zu 9 Stunden mit einem Speicherintervall von 1-120s und optionalen Bedingungen für automatischen Start und Stopp — so wird der gesamte Ladezyklus ohne Eingriff dokumentiert.

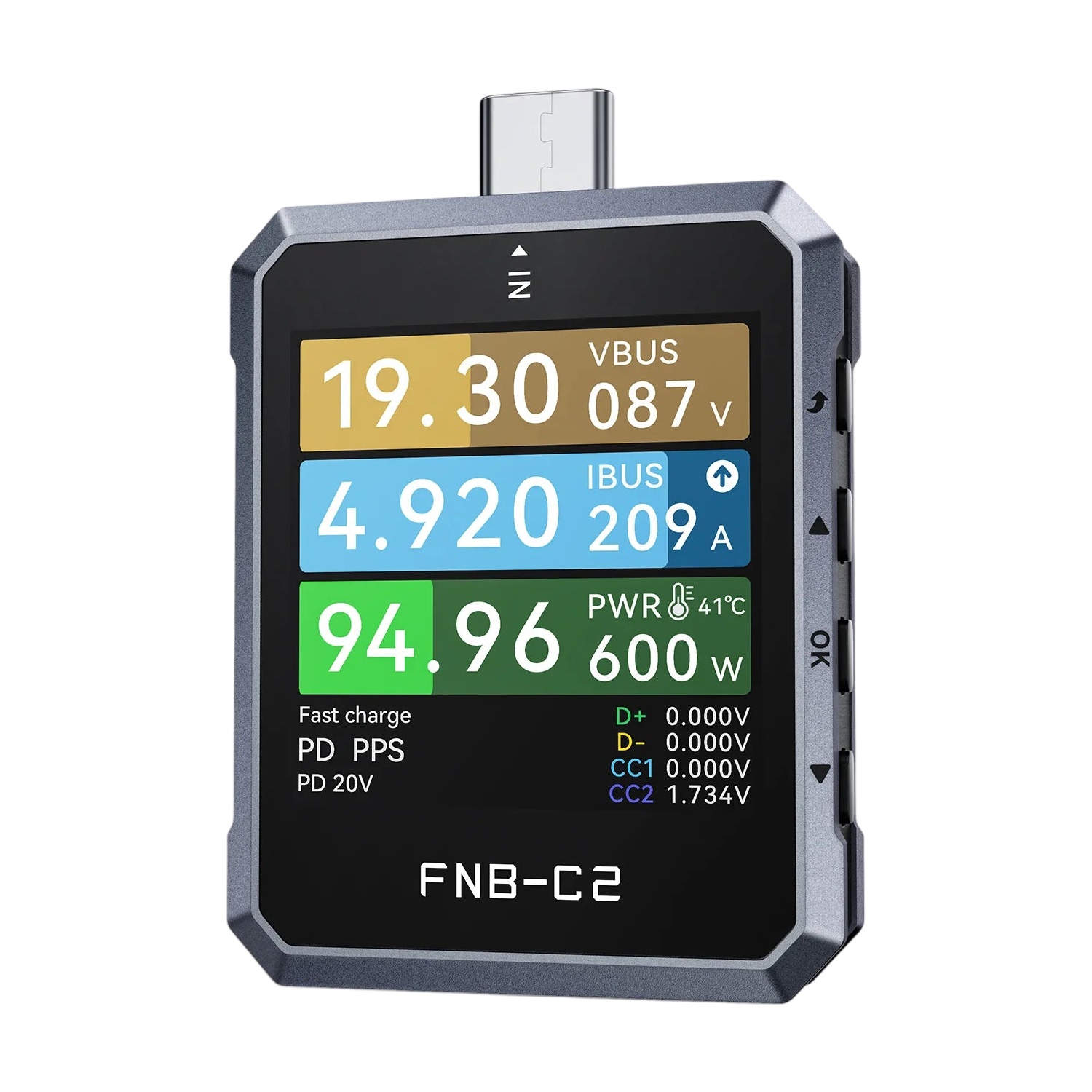

Alles wird auf dem 1,54" TFT-Display 240x240. angezeigt. Der Sensor dreht das Bild automatisch in vier Richtungen. Der Tester hat drei Anschlüsse: USB-C-Stecker und USB-C-Buchse (24-polig, bidirektionaler Stromfluss) sowie einen HID USB-C-Port zum Anschluss an einen Computer — unter Windows und Mac OS funktioniert er ohne Treiberinstallation. Beim Firmware-Update meldet sich das Gerät als Flash-Laufwerk, einfach die Firmware-Datei darauf ziehen.

Wichtiger Hinweis: Am Messeingang darf keine Spannung über 50V anliegen und am PC-Port nicht mehr als 16V. Beim manuellen Triggern höherer Spannungen darf kein Gerät angeschlossen sein, das diese Spannung nicht verträgt.
