Fnirsi TDM-120 Wärmebildkamera

Fnirsi TDM-120 ist eine handliche Wärmebildkamera, geeignet für die Diagnose von Elektronik, die Suche nach Kurzschlüssen auf Platinen und die Kontrolle der Erwärmung von Motoren, Reglern oder Akkus. Statt einer aufwendigen punktuellen Messung mit dem Thermometer zeigt sie eine Wärmekarte der gesamten Szene an, sodass überhitzte Stellen auf den ersten Blick sichtbar sind.

Die Grundlage bildet ein ungekühlter Detektor aus Vanadiumoxid (VOx) mit einer Infrarotauflösung von 120x90 Punkten und einer Pixelgröße von 17µm. Die Temperaturempfindlichkeit <60 mK bedeutet, dass die Kamera auch kleine Temperaturunterschiede im Bild erkennt. Das Bild wird mit bis zu 25 Hz aktualisiert, sodass es auch bei Kamerabewegungen flüssig bleibt. Das Objektiv hat ein Sichtfeld von 50°.  Für kleine Bauteile auf der Platine empfehlen wir eine Aufnahme aus einer Entfernung von bis zu einem Meter.

Sie misst Temperaturen im Bereich von -20 bis 400 °C (zwei Bereiche -20 bis 150 °C und 100 bis 400 °C mit automatischer Umschaltung) mit einer Genauigkeit von ±2 °C oder ±2%. Die Emissivität ist im Bereich von 0,01–1 einstellbar, ebenso können die Entfernung zum Ziel (0,5–3 m) und die reflektierte Temperatur eingegeben werden. Neben dem Mittelpunkt verfolgt die Kamera automatisch die wärmste und kälteste Stelle der Szene und kann bei Überschreitung der eingestellten Temperatur mit einem Alarm warnen. Für maximale Messgenauigkeit empfehlen wir, die Kamera nach dem Einschalten einige Minuten auf Betriebstemperatur stabilisieren zu lassen.

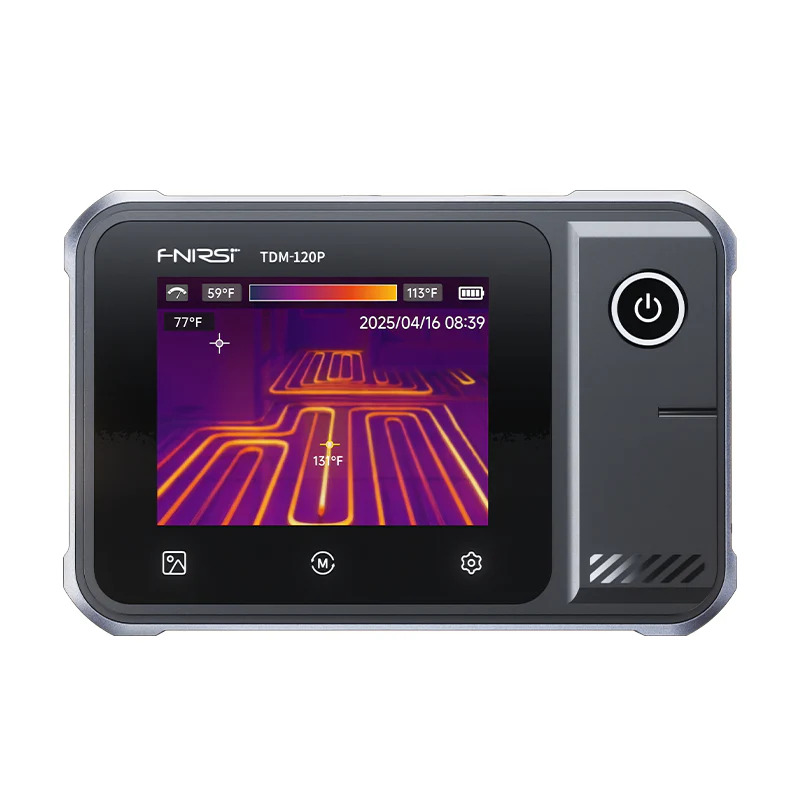

Bedient wird sie über ein 2,8" Touch-LCD-Display, ergänzt durch zwei Tasten — Ein/Aus und Auslöser zum Speichern des Bildes. Zur Auswahl stehen 7 Farbpaletten (Arctic, Hot Iron, Iron Red, Rainbow, Lava, Black Hot und White Hot). Bilder werden in 320x240 auf einer microSD-Karte gespeichert. Nach dem Anschluss über USB-C meldet sich die Kamera als Flash-Laufwerk, sodass die Daten ohne Installation zusätzlicher Software heruntergeladen werden können. An der Unterseite des Gehäuses mit Metallchassis befindet sich ein standardmäßiges 1/4"-Stativgewinde sowie ein klappbarer Ständer, mit dem sich die Kamera auf dem Tisch neigen lässt.

Die Stromversorgung übernimmt ein eingebauter Li-Po-Akku 1500 mAh, der über USB-C geladen wird. Das Menü bietet Englisch, automatische Abschaltung (5/10/20 Minuten oder aus) und eine Einstellung der Displayhelligkeit.
