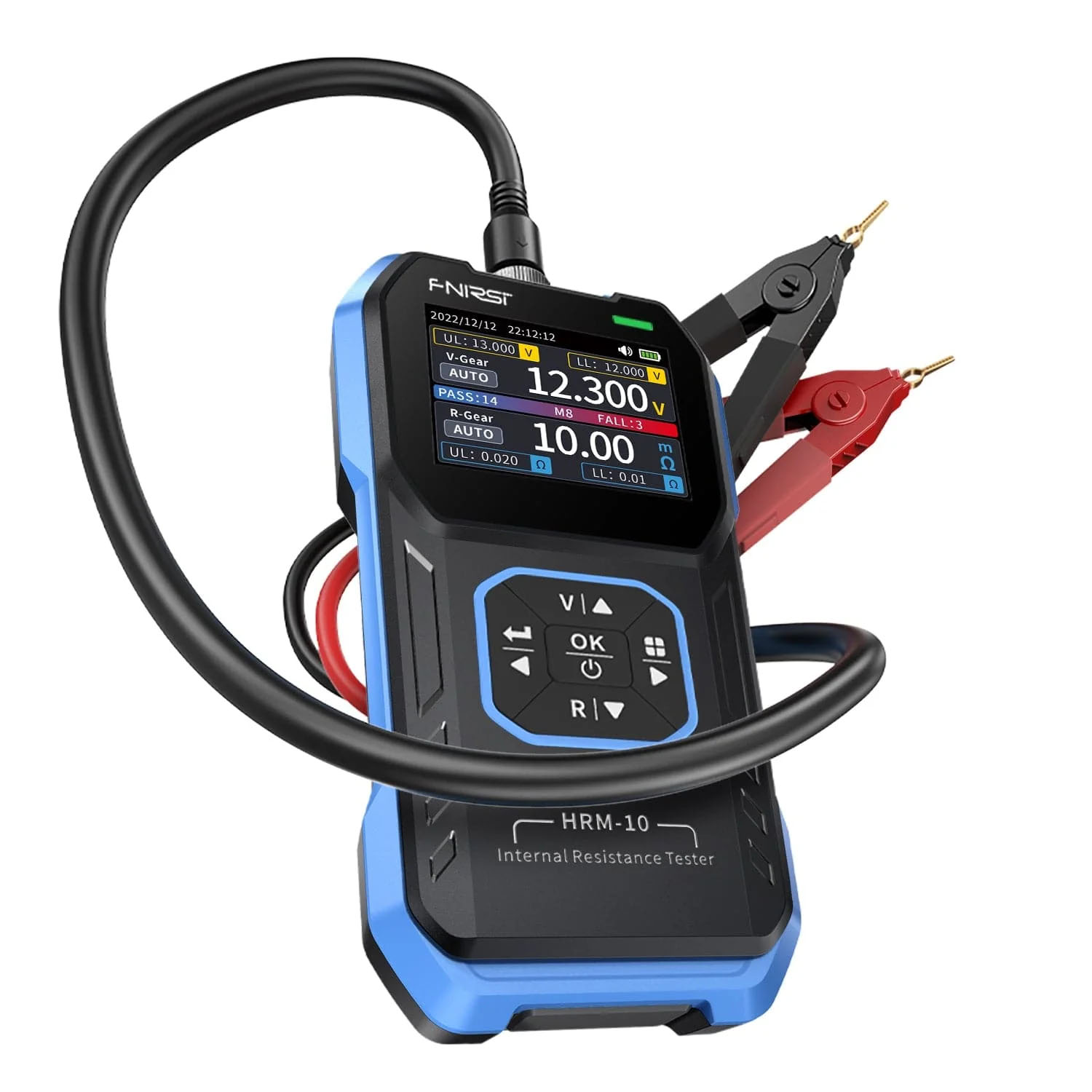

Fnirsi HRM-10 Hochpräzisions-Innenwiderstandstester

FNIRSI HRM-10 ist ein handliches Messgerät für Innenwiderstand und Batteriespannung, geeignet zur Zustandsprüfung und Sortierung von Zellen. Es misst Innenwiderstand und Spannung gleichzeitig und zeigt beide Werte nebeneinander auf dem Farb-TFT-Display an. Der Innenwiderstand ist einer der zuverlässigsten Indikatoren für den Zellzustand - mit der Anzahl der Zyklen und der Alterung steigt er, sodass der Vergleich des Messwerts mit einer neuen Zelle zeigt, wie viel Lebensdauer die Zelle bereits hinter sich hat.

Die Messung erfolgt mit der Vierleitermethode nach Kelvin, die Strom- und Spannungsleitungen trennt. Der Widerstand der Anschlusskabel und auch der Übergangswiderstand der Kontakte gehen dadurch nicht in das Ergebnis ein, was bei Werten im Bereich von Milliohm entscheidend ist. Der Widerstand wird mit einem 1kHz-Wechselstromsignal gemessen, das Gerät arbeitet daher auch mit geladenen Zellen und erfordert keine Entladung. Die Genauigkeit beträgt ±0,5% bei beiden Messgrößen.

Der Widerstandsbereich reicht von Milliohm bis 200Ω und ist in fünf Stufen unterteilt (20mΩ, 200mΩ, 2Ω, 20Ω, 200Ω) plus Automatik. Die Spannung misst es bis ±100V DC in den Bereichen 1V, 10V und 100V. Es deckt also sowohl einzelne Li-ion- und LiPo-Zellen als auch ganze Packs ab. Der Bereich kann auf Automatik belassen oder manuell per Tasten gewählt werden.

Eine praktische Funktion ist der Sortiermodus („sorting mode") - das Gerät vergleicht die gemessenen Werte mit vom Benutzer eingestellten Grenzwerten und bewertet sofort, ob die Zelle bestanden hat oder nicht. Es stehen 8 Gruppen eigener Grenzwerte zur Verfügung, sodass zwischen mehreren Zelltypen gewechselt werden kann, ohne die Einstellungen jedes Mal neu vorzunehmen. Die Ergebnisse einschließlich Bewertung werden im Messverlauf gespeichert.

Die Messdaten lassen sich auf den Computer exportieren: Nach dem Anschluss per USB-C erscheint das Gerät als Flash-Laufwerk mit einer Tabelle der gespeicherten Datensätze. Außerdem bietet es das Halten des Werts auf dem Display, akustische Signalisierung per Summer, automatische Abschaltung und Benutzerkalibrierung - jeder Spannungs- und Widerstandsbereich wird separat kalibriert und die Kalibrierungen beeinflussen sich nicht gegenseitig. Die Firmware wird auf demselben Weg über USB aktualisiert. Die Stromversorgung erfolgt über den integrierten 1000mAh-Lithium-Akku, der über USB-C (5V/1A) geladen wird.

Wichtiger Hinweis: An den Eingang darf keine Gleichspannung über 100V und unter keinen Umständen Wechselspannung angelegt werden. Bei der Messung müssen die Klemmen der Kelvin-Sonden geöffnet sein - ihre Metallteile dürfen sich nicht berühren und müssen guten Kontakt mit den Elektroden der Zelle haben, da die Messung sonst nicht stabil ist. Bei längerer Lagerung empfehlen wir, den integrierten Akku auf etwa 50 % geladen zu lassen (3,7-3,9V).
