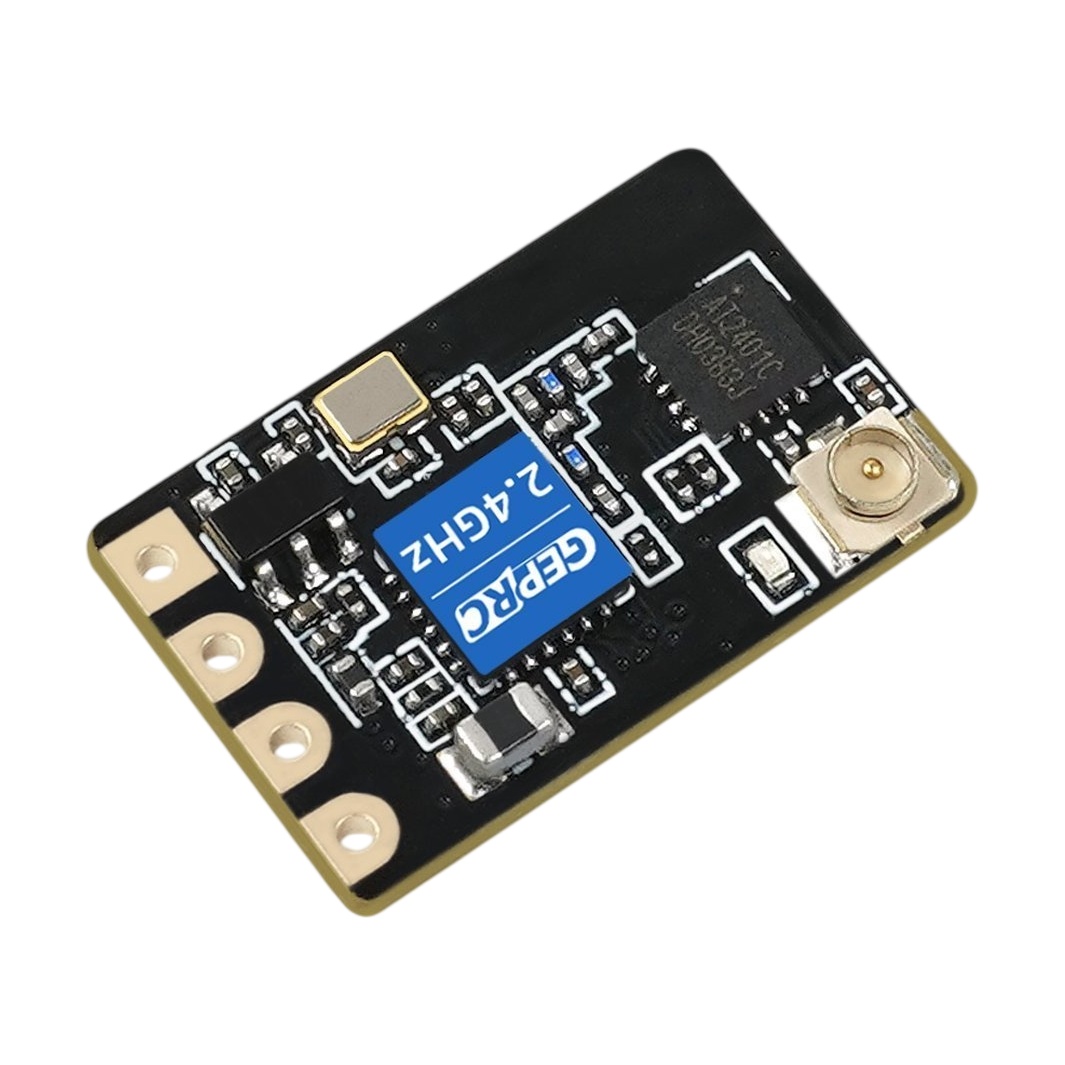

GEPRC ELRS 2.4GHz Nano PA100

GEPRC ELRS Nano 2.4G PA100 ist ein Nano-Empfänger für das ExpressLRS-System im 2,4GHz-Band, geeignet für Racing-, Freestyle- und Long-Range-Kopter. ExpressLRS ist ein fortschrittliches Open-Source-RC-System mit großer Reichweite, geringer Latenz und hoher Aktualisierungsrate. Im Vergleich zu herkömmlichen Nano-Empfängern verfügt dieses Modell über integriertes PA+LNA — Leistungsverstärker und rauscharmen Vorverstärker. Dadurch erreicht es eine Telemetrie-Leistung von bis zu 100mW, sodass die Rückmeldedaten des Modells auch über größere Entfernungen zur Funke gelangen, und der Vorverstärker verstärkt gleichzeitig das schwache empfangene Signal vor dem Eingang in den Funkchip.

Der Empfänger basiert auf der Kombination aus ESP8285 und dem Funkchip Semtech SX1281 und unterstützt eine Aktualisierungsrate von 25 bis 1000Hz. Er enthält TCXO („temperature compensated crystal oscillator“) — einen temperaturkompensierten Quarz, der die Oszillatorfrequenz auch bei Temperaturschwankungen stabil hält, sodass das Signal weder bei Frost noch nach Erwärmung des Modells schwankt. Mit den Abmessungen 17x11mm und einem Gewicht von 0,7g (ohne Antenne) passt er auch in Builds mit minimalem Platz. Die mitgelieferte Antenne hat eine Gesamtlänge von 95mm und wird über einen IPEX1-Anschluss verbunden. Die Versorgung erfolgt mit 5V, und die Pads RX, TX, 5V und GND sind auf beiden Seiten der Platine herausgeführt, sodass von der Seite gelötet werden kann, die im Build besser passt. Die Firmware wird über WiFi dank integrierter WiFi-Antenne aktualisiert, alternativ über UART oder Betaflight Passthrough. Zum Empfänger gehört das Target GEPRC Nano 2.4GHz PA100 RX und mindestens ExpressLRS-Version 3.3.0. Wichtiger Hinweis: Das Aufspielen einer Firmware, die für ein anderes Empfängermodell bestimmt ist, führt zu einer deutlichen Verringerung der Reichweite oder dazu, dass sich der Empfänger gar nicht mit dem Sender verbindet. Mehr Informationen
