GEPRC O4 BEC 5/9V

GEPRC O4 Series Step-Down BEC ist ein miniaturisierter Spannungswandler zur Stromversorgung der digitalen Videosender DJI O4 Air Unit und O4 Air Unit Pro. Aus einer Eingangsspannung von 3-6S (10,5-25,2V) erzeugt er eine stabilisierte Spannung von 9V oder 5V.

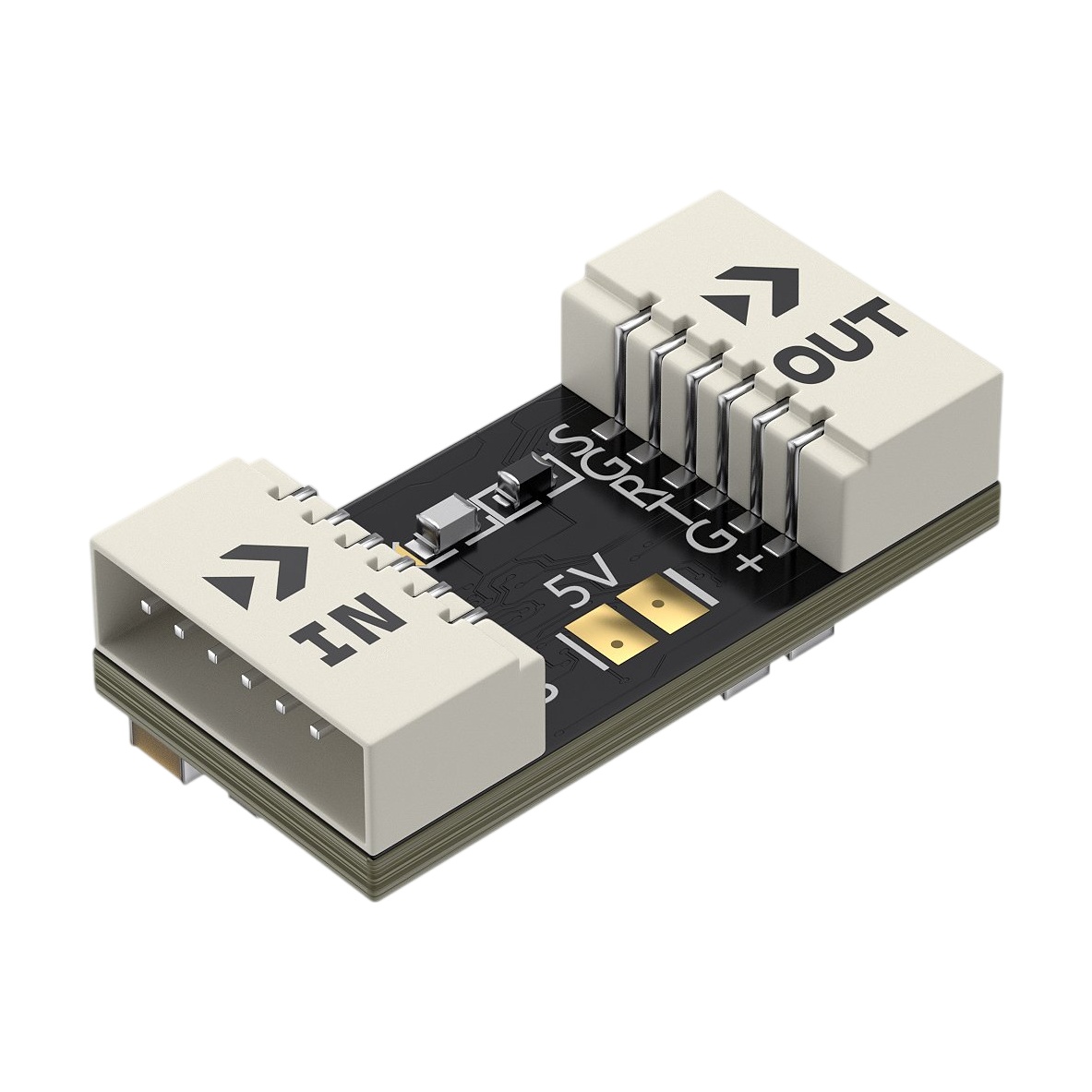

Der BEC wird mithilfe von 6-poligen Steckern mit eindeutig gekennzeichnetem Eingang (IN) und Ausgang (OUT) zwischen Flight Controller und Videosender angeschlossen, sodass ein Vertauschen der Seiten ausgeschlossen ist. UART-Signale (TX/RX) und SBUS werden unverändert durch die Platine geführt. Der Standardausgang beträgt 9V, durch Verbinden des 5V-Pads auf der Unterseite wird der Ausgang auf 5V umgestellt. Die Pads G und 5V können auch zur Stromversorgung von LED-Streifen genutzt werden.

Auf der Platine befindet sich ein EN-Pad zum elektronischen Ein- und Ausschalten des Ausgangs. Es wird mit einem freien Pad des Flight Controllers verbunden, in Betaflight wird ihm die PINIO-Funktion zugewiesen und die Stromversorgung des Videosenders kann anschließend über einen Schalter an der Fernsteuerung gesteuert werden. Die Platine misst 17x8,3mm und wiegt 1g, sodass sie auch in kleine Builds passt.

Wichtiger Hinweis: Die Eingangsspannung darf 25,2V nicht überschreiten, da das Modul sonst beschädigt wird. Der BEC kann die Spannung nur senken, nicht erhöhen.
