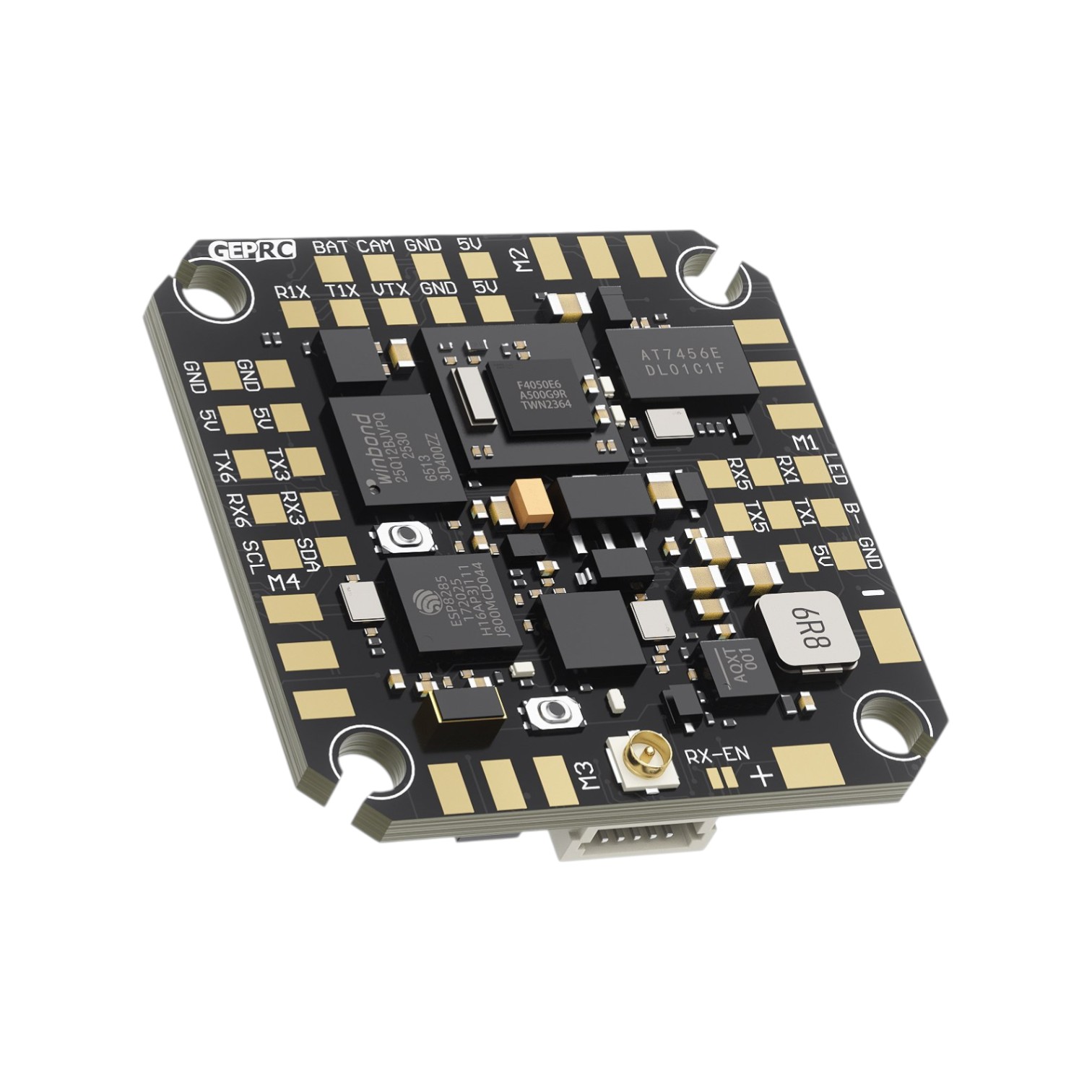

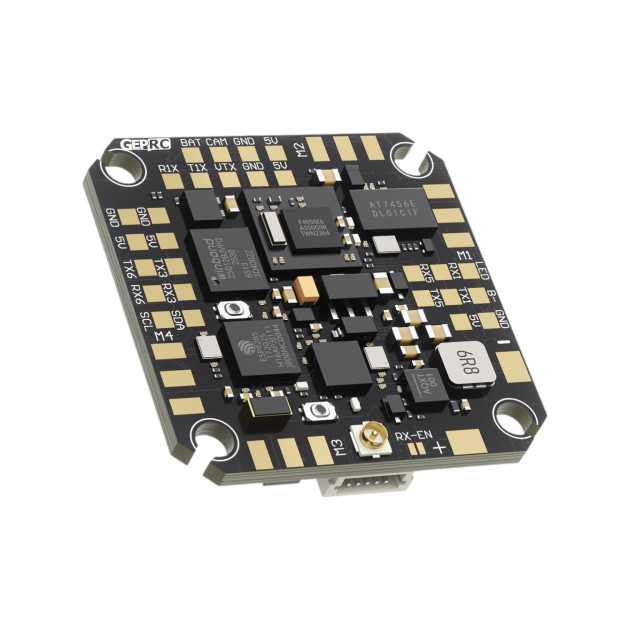

Geprc Taker F405 20A ist eine kompakte AIO-Platine, die einen Flugcontroller, ESCs und einen ELRS-Empfänger kombiniert. Die Platine ist für kleinere 1.6-3" Drohnen geeignet, die von 2-4S LiPo Batterien mit sowohl digitaler als auch analoger Videoübertragung betrieben werden. Um Gewicht zu sparen, ist ein externer USB-C Anschluss über einen kleinen SH1.0-Stecker mit der Platine verbunden.

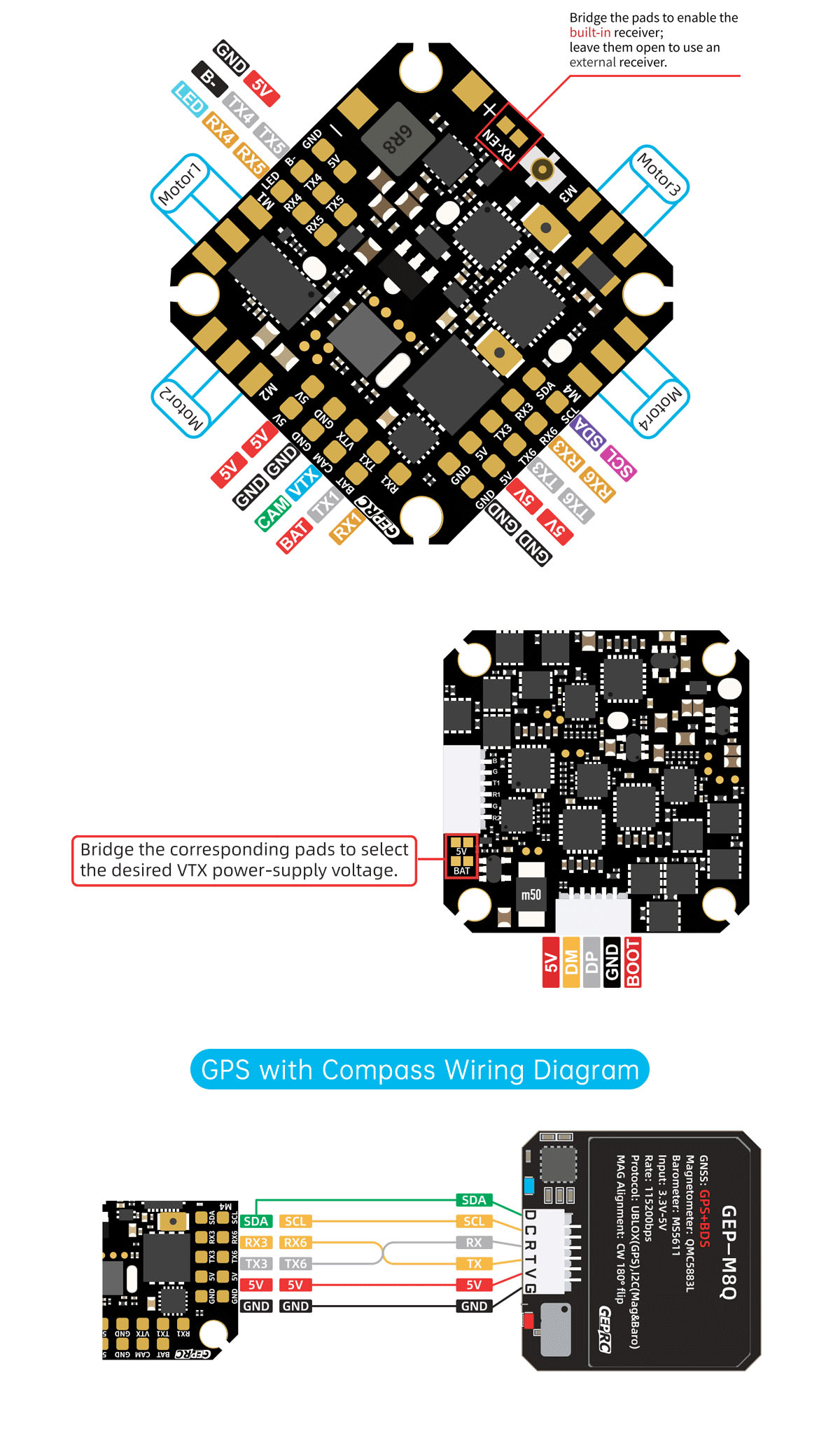

Kern des Flugcontrollers ist der Mikroprozessor F405 und das Gyroskop ICM42688-P. Die Platine verfügt über ein Barometer zur Höhenmessung und hat 16MB Speicher für die Blackbox. Um den Empfänger, das GPS-Modul und andere Peripheriegeräte mit Strom zu versorgen, beinhaltet die Platine ein 5V BEC. Es gibt I2C-Pads auf der Platine zum Anschluss eines Kompasses. Die ESCs können Ströme von bis zu 20A verarbeiten und verwenden Bluejay Firmware. Sie sind für den Einsatz mit Motoren der Größe 1104-1507 und ähnlichen geeignet. Ein integrierter ELRS-Empfänger, der bei 2.4GHz arbeitet, ist über UART verbunden. Eine externe Antenne wird über einen IPEX1 Stecker angeschlossen.
Die Platine ist mit einem 6-poligen Anschluss für die Verbindung von digitaler Video Übertragung ausgestattet, mit der Ausgangsspannungsoption 5V/VBat. Sie enthält auch einen OSD-Chip für analoge Videos.
Hauptmerkmale
- Eingangsspannung: 2-4S LiPo
- MCU: STM32F405 (BGA)
- IMU: ICM42688-P
- BF-Ziel: GEPRC_TAKER_F405 AIO
- Blackbox: 16MB
- OSD: AT7456E
- Anzahl der UARTs: 5
- I2C: Ja
- USB: externer USB-C-Anschluss über SH1.0 6-polig
- BEC: 5 V/2.5 A
- Firmware ESC: Bluejay
- Aktueller ESC: 20A
- Montagelöcher: 25.5 × 25.5 mm (M2 mit Softmount)
- Größe: 31.5×31.5 mm
- Gewicht: 7g
Inhalt
- 1 × AIO-Platine
- 1 × XT30-Stecker mit 7 cm 18AWG Kabel
- 1 × 35V 220µF Kondensator
- 1 × 60 mm SH1.0 6-poliges Kabel
- 1 × SH1.0 6-poliges Kabel
- 1 × Externer USB-C-Anschluss
- 1 × 60 mm SH1.0 5-poliges Kabel
- 8 × M2×6.5mm Softmounts
