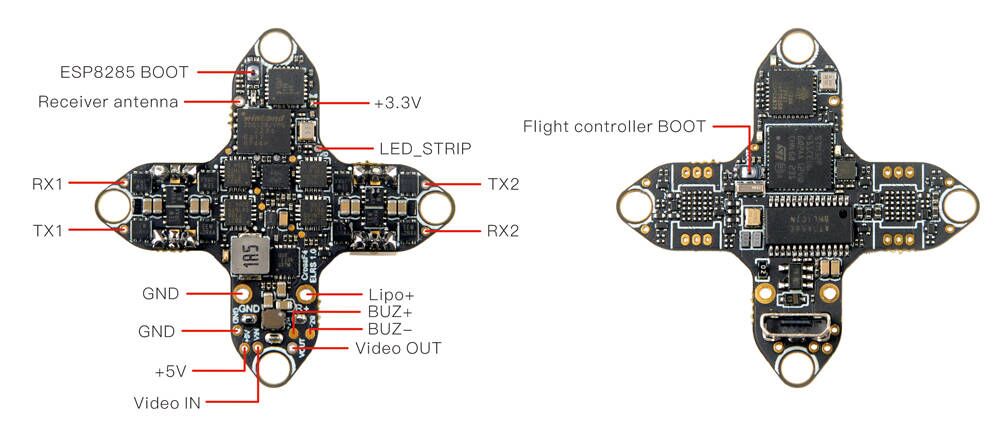

Happymodel CrossF4 ELRS ist ein Miniatur-Board mit Flugregler, ESCs und ELRS-Empfänger in einem. Cross verwendet einen integrierten EP1 ELRS-Empfänger, der über UART2 angeschlossen ist. Im Gegensatz zum üblichen SPI-Empfänger verfügt das Board also über einen vollwertigen ELRS-Empfänger mit eigener Firmware, wie er bei größeren Drohnen üblich ist.

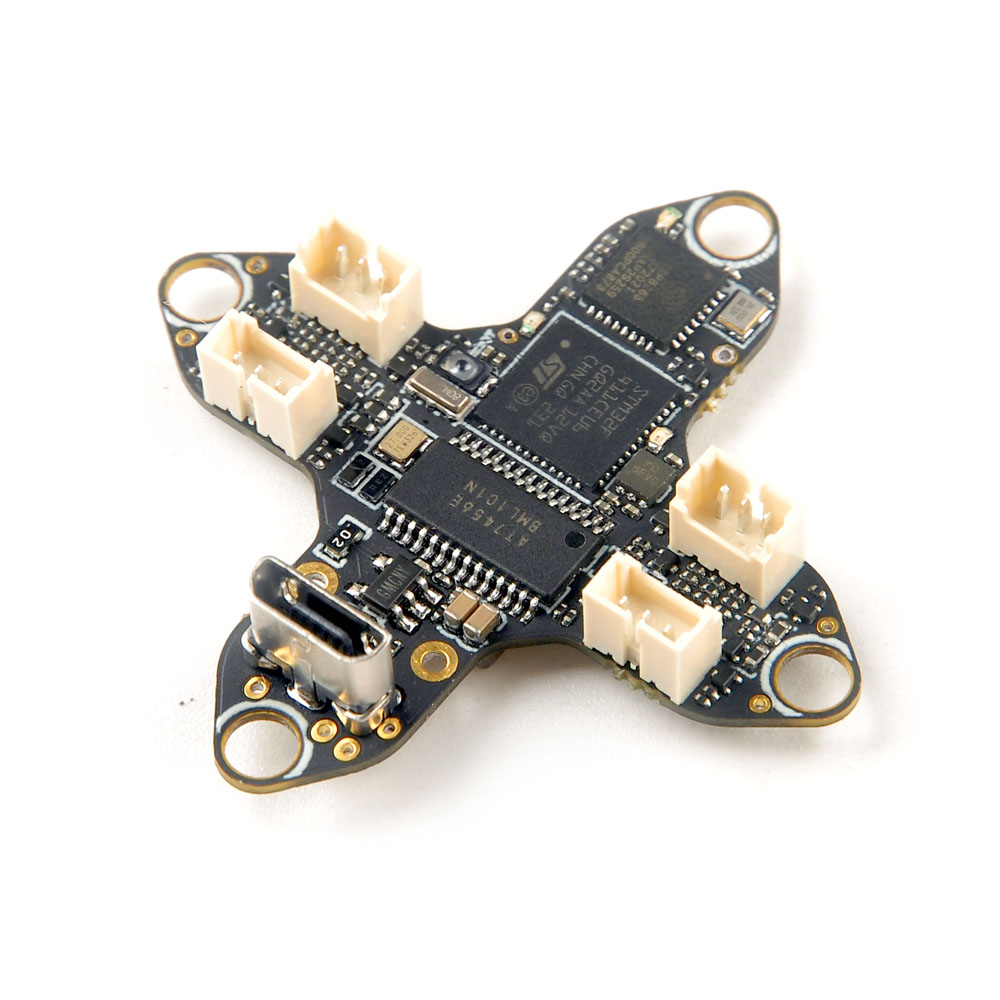

Das Board unterstützt 1-2S Akkuleistung und 5A Strom. Es ist somit für Motoren bis zur Größe 1202 geeignet. Die ESCs verwenden die BlHeli_S/Bluejay-Firmware. Zum einfachen Anschluss von Motoren kann das Board mit Steckern ausgestattet werden.
Um die Blackbox zum Laufen zu bringen, geben Sie folgendes in die CLI ein:
set blackbox_device = SPIFLASHset flash_spi_bus = 2
resource FLASH_CS 1 a14
save
Hauptmerkmale
- Target: CRAZYBEEF4DX4.3.2
- MCU: STM32F411CEU6
- Gyro: BMI270
- Eingangsspannung: 1-2S (2.8-8.7V)
- ESC: 5A BlHeli_S/Bluejay
- Integrierter ELRS EP1 Empfänger (UART2)
- BEC: 5V 1A
- Stromsensor
- Blackbox: 16MB
- Montagelöcher: 25.5x25.5mm
Inhalt
- 1x AIO Board
- 1x PH2.0 Anschluss
- 1x Softmount Kit
