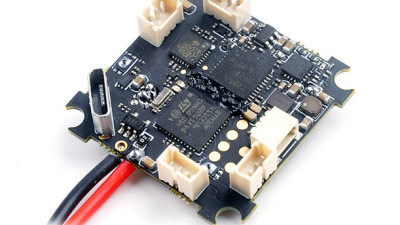

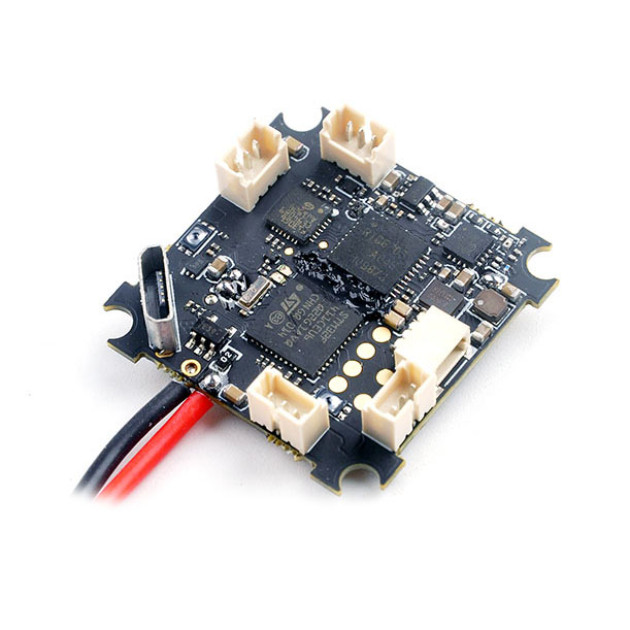

Happymodel F4 2G4 1S AIO ist ein kleines Board für 1S Whoops inklusive FC, ESC, Videosender und RC Empfänger. Das Board ist somit perfekt für kleine Kopter geeignet, bei denen jedes Gramm zählt.
Die Basis des FC ist der F411 Prozessor, ergänzt mit dem ICM20689 Gyro. Selbst bei dieser Größe verfügt das Board nicht nur über einen Spannungssensor (Skala 110), sondern auch über einen Stromsensor (Skala 1175). Controller mit BlHeli_S-Firmware unterstützen 1S-Akkupower und 5A Strom. Sie sind damit für Motoren der Größe 0802-1202 geeignet.
Die Videoübertragung übernimmt ein Videosender mit OpenVTX-Firmware und einer umschaltbaren Leistung von 25-400mW und einem u.FL-Anschluss zum Anschließen der Antenne. Der Videosender wird über den FC mit dem SmartAudio 2.1 oder IRC Tramp Protokoll eingestellt.
Der Empfänger ist ein ELRS 2.4GHz, der über SPI angeschlossen ist. Der Empfänger hat eine integrierte SMD-Antenne. Der SPI-Empfänger arbeitet mit ELRS 2.0. Für die Verwendung mit ELRS 3.0 wird Betaflight 4.4 benötigt.
Der Videosender erwärmt sich recht stark. Da er zusammen mit der restlichen Elektronik auf der Platine integriert ist, empfehlen wir nicht, die Platine über längere Zeit ohne Luftzufuhr eingeschaltet zu lassen. Wenn das Bild ausfällt, müssen Sie das Gerät abkühlen lassen. Im Flug wird die Platine leicht durch die Umgebungsluft gekühlt. Schalten Sie das Board nicht ein, ohne die Antenne angeschlossen zu haben.
Hauptmerkmale
- Prozessor: STM32F411CEU6
- Kreisel: ICM20689
- BF-Ziel: CRAZYBEEF4SX1280
- ESC-Ziel: O_H_5_REV16_8
- Eingangsspannung: 1S (2,9-4,35V)
- Stromsensor: Ja- Skala: 1175
- BEC: 5V@1A
- ESC Strom: 5A
- FW VTX: OpenVTX
- VTX-Protokoll: SmartAudio 2.1 / IRC Tramp
- Leistung von VTX: 25mW (14dBm), 100mW (20dBm), 400mW (26dBm)
Inhalt
- 1x AIO-Karte
- 1x Lineare Antenne
- 1x Satz Schrauben
- 1x Satz Softmounts
- 1x PH2.0 Stecker mit Kabel
