Happymodel X12 Pro 1-2S 12A (FC+ESC+RX+VTX) ELRS

Auf Lager
€ 85,19

onoff  Maschinenübersetzung ansehen

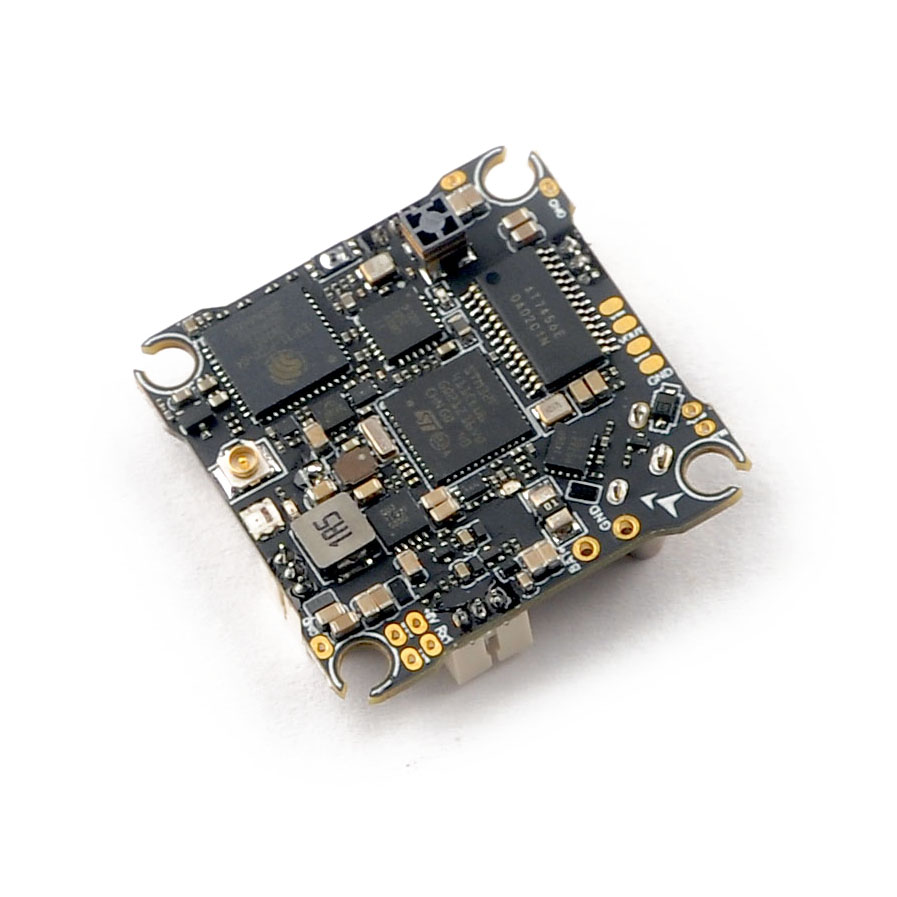

Das Happymodel X12 Pro AIO ist ein kleines Board für 1-2S Drohnen, das einen Flugregler, ESCs, Videosender und RC-Empfänger enthält. Das Board ist somit perfekt für kleine Drohnen geeignet, bei denen es auf jedes Gramm ankommt.

Das Herzstück des Flugcontrollers ist der F411 Prozessor, der durch den ICM20689 Kreisel ergänzt wird. Trotz dieser Größe verfügt das Board nicht nur über einen Spannungssensor (Skala 110), sondern auch über einen Stromsensor (Skala 470). Die ESCs mit BlHeli_S -Firmware unterstützen 1-2S Akkus und Strom bis zu 12A. Damit sind sie für Motoren der Größe 0802-1104 und für weniger aggressive Drohnen der Größe 1404 geeignet.

Die Videoübertragung übernimmt ein Videosender mit OpenVTX-Firmware und schaltbarer Leistung 25-400mW und u.FL-Anschluss für den Antennenanschluss. Der Videosender wird über den Flight Controller mit dem SmartAudio 2.1 oder IRC Tramp Protokoll konfiguriert.

Der Empfänger ist ein ELRS 2.4GHz, der über UART angeschlossen ist. Der Empfänger hat eine integrierte SMD-Antenne. Die Telemetrieleistung beträgt 15mW.

Der Videosender erwärmt sich recht stark. Da er mit dem Rest der Elektronik auf der Platine integriert ist, empfehlen wir nicht, die Platine für längere Zeit ohne Luftzufuhr eingeschaltet zu lassen. Wenn das Bild ausfällt, müssen Sie die Platine abkühlen lassen. Im Flug wird die Platine leicht durch die Umgebungsluft gekühlt. Schalten Sie das Board nicht ein, wenn die Antenne nicht angeschlossen ist.


Hauptmerkmale

  • Prozessor: STM32F411CEU6
  • Gyro: ICM20689
  • BF Target: CRAZYBEEF4SX1280
  • ESC Target: Z_H_30_REV16_7
  • Montagebohrungen: 25.5x25.5mm
  • Eingangsspannung: 1-2S (2.9-8.7V)
  • Stromsensor: Ja - Skala: 470
  • BEC: 5V@1A
  • ESC Strom: 12A
  • Empfänger: ELRS 2.4GHz UART
  • Telemetrie-Leistung: <12dBm (15mW)
  • FW Video Transmitter: OpenVTX
  • VTX-Protokoll: SmartAudio 2.1 / IRC Tramp
  • VTX-Ausgangsleistung: 25mW (14dBm), 100mW (20dBm), 400mW (26dBm)

Inhalt

  • 1x AIO Board
  • 1x Lineare Antenne
  • 1x Schraubensatz
  • 1x Softmount Set
  • 1x PH2.0 Stecker mit Kabel
