Happymodel X14 1-2S 12A (FC+ESC+RX+VTX) ELRS

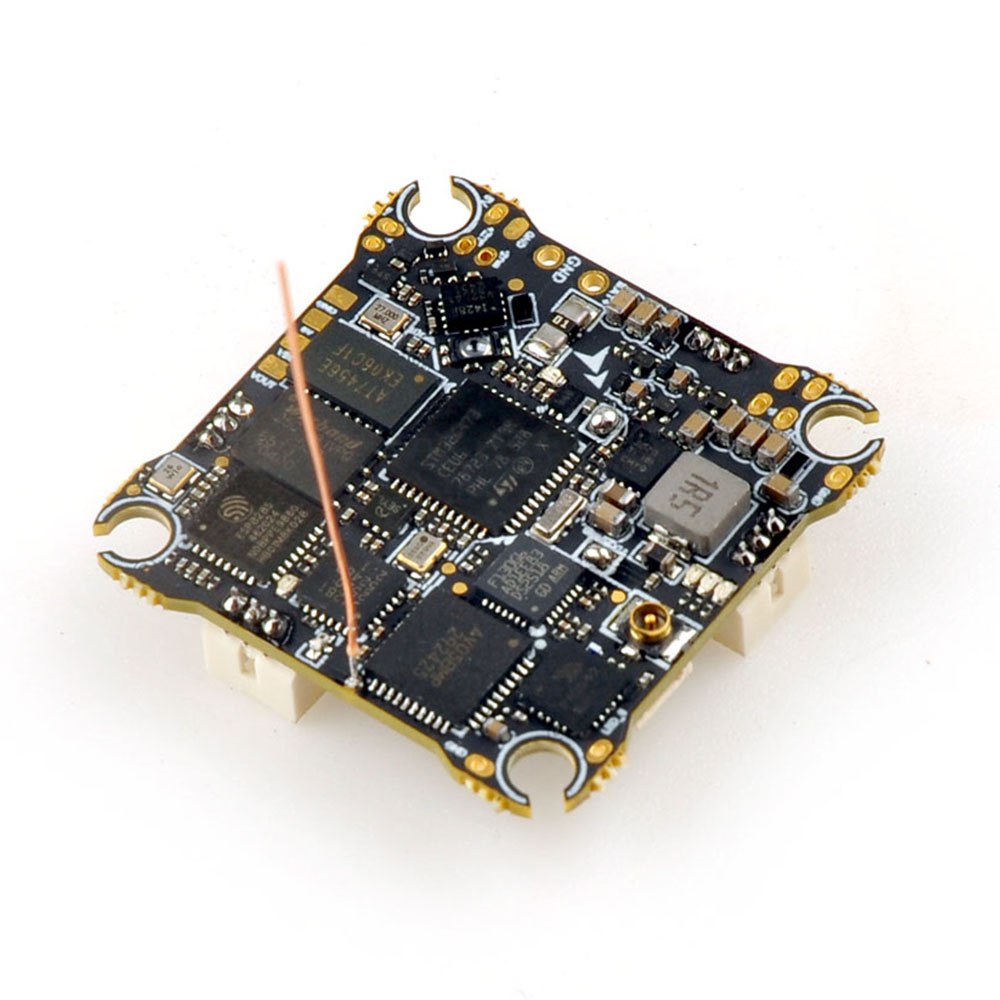

Happymodel X14 AIO ist eine kleine Platine für 1–2S Whoops, die einen Flugcontroller, ESCs, Videotransmitter und einen RC-Empfänger umfasst. Die Platine ist gut geeignet für kleine Copter, bei denen jedes Gramm zählt.

Der Kern des Flugcontrollers ist der G473 Prozessor, ergänzt durch das ICM42688P Gyroskop. Trotz ihrer Größe enthält die Platine nicht nur einen Spannungssensor, sondern auch einen Stromsensor. Die Platine ist auch mit 16MB Speicher für Blackbox und einem 5V/2A BEC ausgestattet. Die ESCs mit Bluejay Firmware unterstützen eine Leistung von 1–2S Batterien und Ströme von bis zu 12 A. Sie eignen sich für Motoren der Größe 0802–1104 und für weniger aggressive Copter sogar 1404.

Die Videotransmission erfolgt über einen Videotransmitter mit OpenVTX Firmware, schaltbarer Leistung von 10–400 mW und einem u.FL Anschluss für die Antennenverbindung. Der Videotransmitter wird über den Flugcontroller mit dem SmartAudio 2.1 Protokoll eingerichtet.

Der Empfänger ist ELRS 2.4 GHz und wird über UART angeschlossen. Der Empfänger hat eine integrierte drahtgebundene Antenne. Die Telemetrieleistung beträgt 15 mW.

Die AIO-Platine hat keinen integrierten USB Anschluss. Ein externer USB-C Anschluss wird über den SH1.0-4Pin Anschluss verbunden.

Der Videotransmitter erzeugt viel Wärme. Da er auf der Platine mit der restlichen Elektronik integriert ist, empfehlen wir nicht, die Platine längere Zeit ohne Luftstrom eingeschaltet zu lassen. Wenn das Videosignal ausfällt, muss die Einheit abkühlen. In der Luft kühlt die Platine richtig mit der umgebenden Luft. Schalten Sie die Platine nicht ein, ohne eine angeschlossene Antenne.

Mehr Informationen

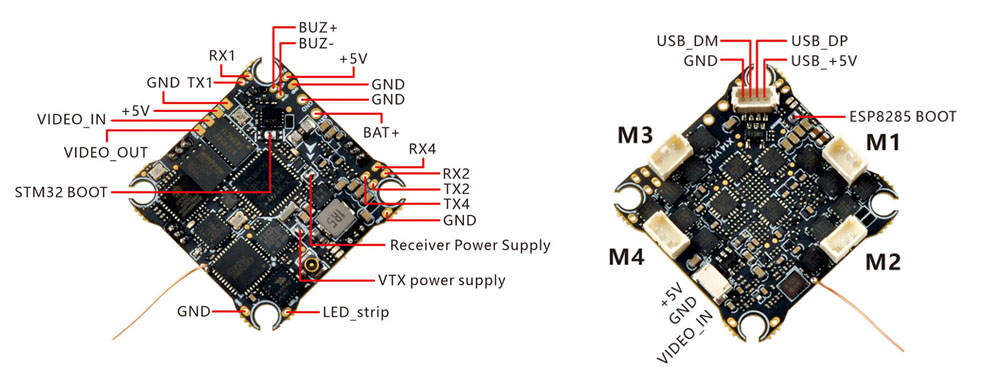

Platinendiagramm
