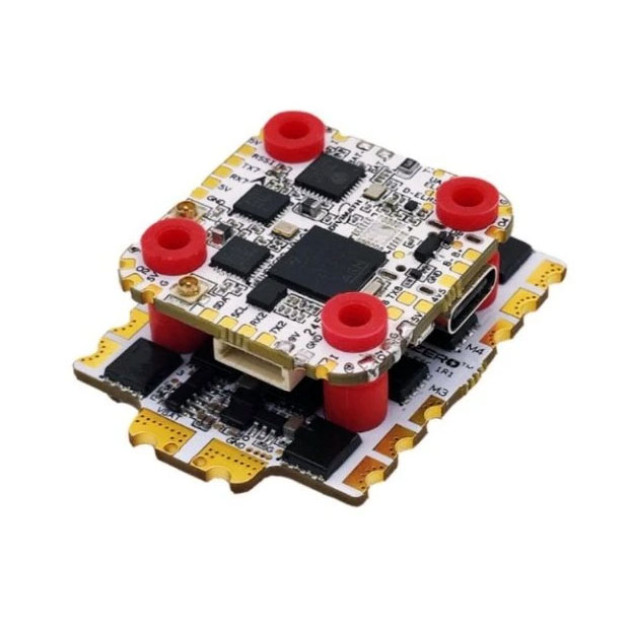

HDZero Halo H7 mit ELRS + 70A AM32

HDZero Halo H7 mit ELRS + 70A AM32 ist eine Kombination aus einer Flugsteuerung mit integriertem ELRS-Empfänger und einem leistungsstarken 70A-Regler. Der Stack ist hauptsächlich für leistungsstarke 5"-Renn- und Freestyle-Drohnen ausgelegt, die mit 3–8S LiPo-Akkus betrieben werden. Der Stack hat die Mini-Größe mit 20×20 mm M3-Montagebohrungen.

Die Flugsteuerung ist mit einem integrierten dualen ELRS-Empfänger auf 2,4 GHz mit voller Diversität und TXCO-Kristall ausgestattet. Sie unterstützt den Gemini-Modus für maximale Zuverlässigkeit und minimale RC-Übertragungsverzögerung. Herzstück der Einheit ist ein leistungsstarker H743-Prozessor und ein ICM42688-Gyro. Enthalten sind ein 5V/4A BEC zur Stromversorgung von LEDs oder GPS-Modulen sowie ein schaltbares 9V/3A BEC für Videosender. Die HDZero Halo ist für den Einsatz mit digitalen Videosystemen konzipiert und enthält keinen OSD-Chip für analoges Video. Auf der Platine befinden sich Anschlüsse für Regler und digitale Videosender sowie 16 MB Speicher für Blackbox-Aufzeichnungen. Außerdem sind I2C-Pads zum Anschluss eines Kompasses oder Barometers vorhanden.

Der zweite Teil des Stacks ist der Halo 4in1 70A ESC, der für hohe Strombelastungen und schnelle Gasreaktionen ausgelegt ist. Er verwendet ein Split-Board-Design, das Leistungs- und Steuerungsteil trennt, wodurch die Kühlung und Stoßfestigkeit verbessert werden. Der Strom wird über eine integrierte Kupferschiene und eine 8-lagige Leiterplatte mit 3oz Kupfer pro Lage geführt. Dieses Design minimiert den Spannungsabfall und verbessert die Reaktionsfähigkeit bei schnellen Gasänderungen.

Der Regler unterstützt einen Dauerstrom von 70A pro Motor und kurzzeitige Spitzen bis zu 100A. Die Leiterplatte ist mit einem konformen Schutzlack beschichtet, der vor Feuchtigkeit, Staub und Korrosion schützt. Der Regler verwendet die moderne AM32-Firmware.

Bei Verwendung eines 8S-Akkus wird empfohlen, einen Kondensator für höhere Spannungen zu verwenden.
