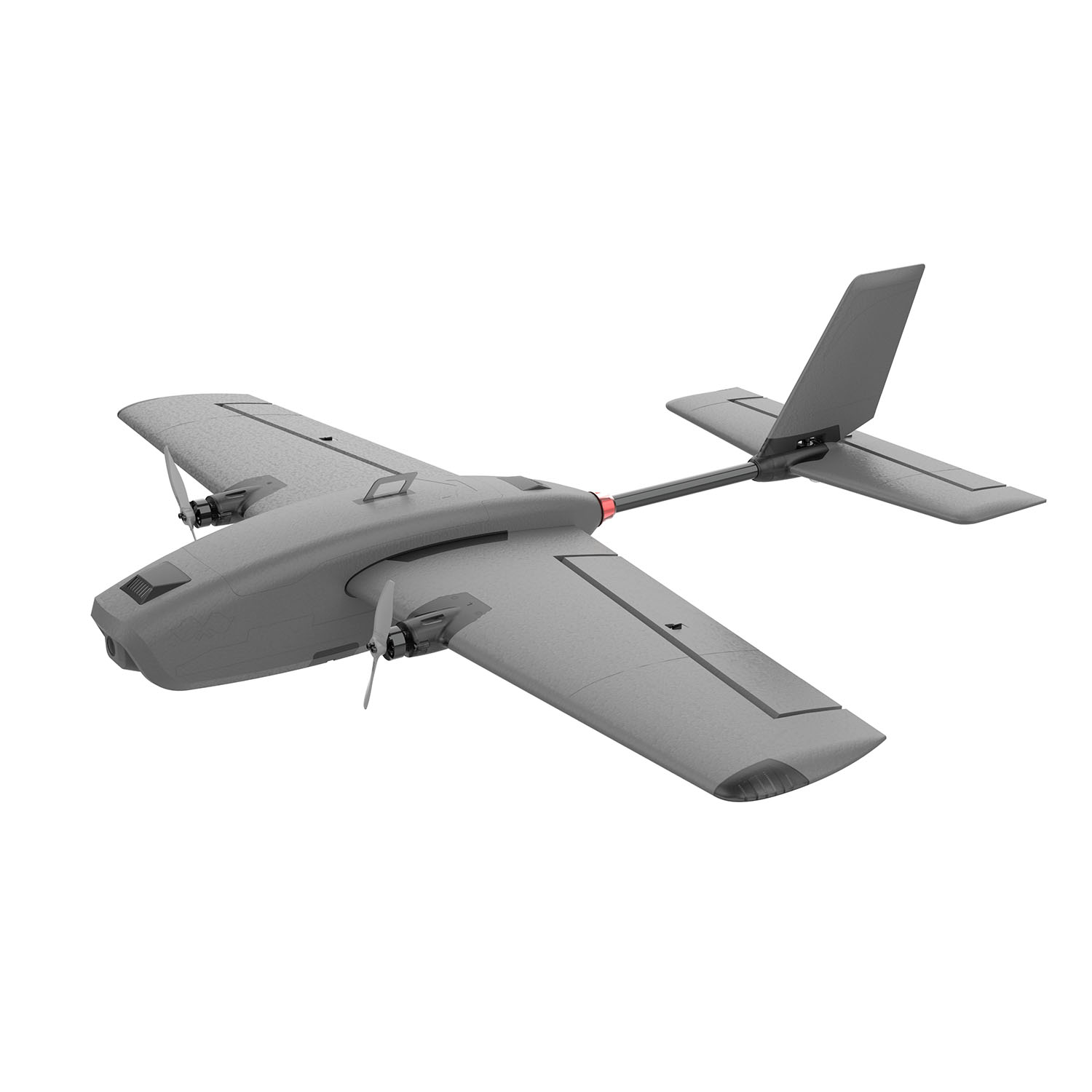

Heewing T1-S Ranger PNP

Heewing T1-S Ranger PNP ist ein zweimotoriges FPV-Flugzeug mit einer Spannweite von 790mm, das sich für Freizeitflüge eignet. Es knüpft an das beliebte Modell T1 Ranger an, von dem es die kompakten Abmessungen und die schnelle Montage übernimmt, bietet jedoch längere Flügel, einen geräumigeren Rumpf und zahlreiche Konstruktionsverbesserungen. Im Lieferumfang ist ein Transportschalenkoffer aus Schaumstoff enthalten, in den das zerlegte Flugzeug samt Zubehör passt und der einen einfachen Transport ermöglicht.

Im Vergleich zum T1 wurde die Spannweite auf 790mm vergrößert und der Rumpf von 355mm auf 385mm verlängert. Dadurch steht mehr Platz für Akku und Elektronik zur Verfügung. Die Querrudergestänge verlaufen auf der Oberseite des Flügels, sodass die Servohebel bei Bauchlandungen keinen Stößen ausgesetzt sind. Das Heck ist als Schnellverschluss ausgeführt: Bei der Montage wird zuerst das Seitenleitwerk und anschließend der Heckausleger angebracht, bei der Demontage wird in umgekehrter Reihenfolge vorgegangen. Die Flügel werden auf ein Carbonrohr geschoben und rasten im Rumpf ein, die Verkabelung wird über einen Schnellstecker verbunden.

Für den Antrieb sorgen zwei vorinstallierte Motoren 1406 (3150KV) mit 3830-Propellern, ein Heewing 20A Regler mit BLHeli_S-Firmware und 4,3g-Microservos. Die Stromversorgungsplatine verfügt über einen 5V/3A-Ausgang für den RC-Empfänger und weitere Elektronik. Der Hersteller empfiehlt einen 4S-Akku, das Abfluggewicht liegt je nach Ausstattung zwischen 600 und 950 Gramm. Der Schwerpunkt befindet sich an der Erhebung auf der Unterseite unter dem Flügel und wird durch Verschieben des Akkus eingestellt, für dessen Befestigung eine Montageplatte im Lieferumfang enthalten ist. Vor dem ersten Flug empfehlen wir, den Gasbereich des Reglers zu kalibrieren.

Das Modell wird als PNP-Version geliefert – Motoren, Regler, Servos und Stromversorgungsplatine sind bereits installiert. RC-Empfänger, Fernsteuerung, Flugcontroller, FPV-Bildübertragung und Akku sind nicht enthalten. Vor dem Abnehmen oder Anbringen der Flügel muss die Stromversorgung getrennt werden.

Montageanleitung
